Новая серия высокопроизводительных осциллографов Rigol DS8000-R

Новая серия высокопроизводительных осциллографов Rigol DS8000-R

12.03.2021

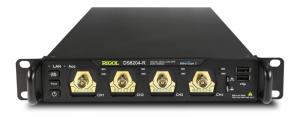

Компания Rigol Technologies Co, LTD выпустила новую серию высокопроизводительных осциллографов DS8000-R. Осциллографы данной серии выполнены в низкопрофильном корпусе высотой 1U, что позволяет использовать их, как в настольном варианте, так и встраивать в монтажные стойки. В состав серии входят три модели с различными полосами пропускания: DS8204-R (2 ГГц), DS8104-R (1 ГГц), DS8034-R (350 МГц),

Осциллографы данной серии используют процессор собственной разработки "Phoenix" от компании Rigol и применяют инновационную технологию UltraVision 2 для получения превосходных технических и функциональных характеристик. Это позволяет объединить в одном компактном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов.


DS8034-R
DS8104-R
DS8204-R
Количество аналоговых каналов 4 + вход внешней синхронизации
Полоса пропускания
350 МГц
1 ГГц
2 ГГц
Максимальная частота дискретизации
5 Гвыб/с 10 Гвыб/с
10 Гвыб/с
Максимальная глубина записи
до 500 М точек
Максимальная скорость захвата осциллограмм
до 600000 осц/с
Анализ осциллограмм
до 450000 сегментов событий запуска
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону,
длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Анализ глазковых диаграмм
опция DS8000-R-JITTER
Измерение джиттера
опция DS8000-R-JITTER
Анализ мощности
опция DS8000-R-PWR
Анализ спектров
6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Максимальная память до 1 М точек
Частота анализа: до максимальной аналоговой полосы осциллографа
Цифровой вольтметр
3 разряда
Функции измерения напряжения DC/AC, RMS/AC+DC RMS
Частотомер
6 разрядов
Функции измерения: частота. период, счет импульсов
Максимальная частота до максимальной аналоговой полосы осциллографа
48-битный счетчик
Генератор сигналов
Опция DS8000-R-AWG
1 канал, 25 МГц
До 13 предустановленных форм
Анализ протоколов
RS-232 / UART декодирование - опция DS8000-R-COMP
I²C / SPI декодирование - опция DS8000-R-EMBD
LIN / CAN декодирование - опция DS8000-R-AUTO
FlexRay декодирование - опция DS8000-R-FLEX
I²S декодирование - опция DS8000-R-AUDIO
MIL-STD-1553 декодирование - опция DS8000-R-AERO

Приборы новой серии имеют широкий набор интерфейсов для подключения внешних устройств.

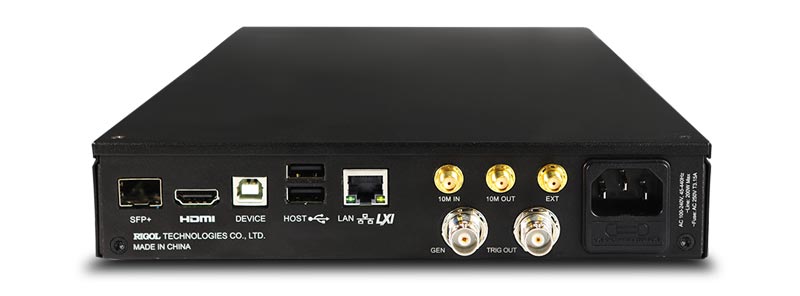

набор интерфейсов осциллографов DS8000-R

Возможность дистанционного управления с ПК или мобильного устройства обеспечивают интерфейсы USB 2.0 Hi-speed, LAN, GPIB, оптический порт SFP+. Кроме того, поддерживается управление через WEB-интерфейс.

Непосредственное управление и ввод необходимых параметров может обеспечиваться не только при помощи дистанционного управления, но и через подключаемые мышь и клавиатуру. Данные могут выводиться и на внешний монитор высокой четкости через интерфейс HDMI.

Благодаря наличию входов/выходов системе синхронизации и тактирования, а также, используя дополнительные модули синхронизации, до 128 осциллографов Rigol DS8000-R могут быть объединены в единый комплекс с возможностью получения до 512 измерительных каналов.

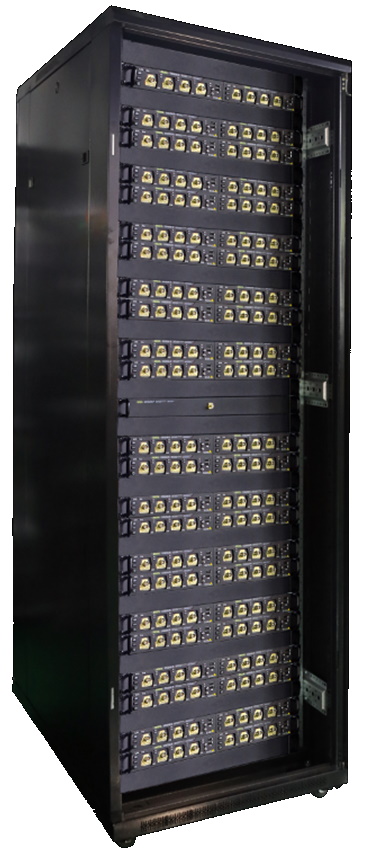

осциллографы серии DS8000-R в стойке

В стандартной комплектации осциллографы серии DS8000-R оснащены облегченной версией многоканального высокоскоростного программного обеспечения для сбора данных UltraDAQ-Lite. Оно позволяет пользователям выполнять базовое конфигурирование каналов и отображать осциллограммы в простой системе интеграции. UltraDAQ-Lite может одновременно управлять четырьмя осциллографами для синхронной работы для сбора данных по 16 каналам и реализации высокоскоростной передачи данных по сети 1000M.

Отсутствие дисплея и специальная система воздухообмена позволяет использовать новые осциллографы Rigol DS8000-R при температурах до -40° С.

Следите за информацией на нашем сайте!
