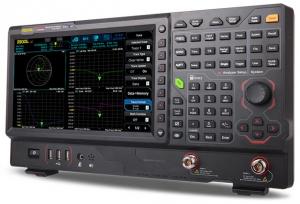

Новые анализаторы спектра Rigol RSA3000N и RSA5000N с функцией векторного анализатора

Новые анализаторы спектра Rigol RSA3000N и RSA5000N с функцией векторного анализатора

25.08.2020

Компания Rigol Technologies расширила линейку анализаторов спектра реального времени.
В ассортименте компании появились анализаторов спектра серий RSA3000 и RSA5000 со встроенным КСВН-мостом.
Пять новых моделей имеют в своем названии индекс «N»: RSA3015N, RSA3030N, RSA3045N, RSA5032N и RSA5065N.

Наличие встроенного следящего генератора и КСВН=моста позволяет применять их в качестве векторных анализаторов цепей.
В качестве векторного анализатора они могут измерять такие параметры, как:
  • коэффициент отражения (S11)
  • коэффициент передачи (S21)
  • расстояние до неоднородности (DTF)

Т.е. фактически эти приборы объединяют в одном корпусе анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA), векторный анализатор (VNA).

Модельный ряд анализаторов спектра реального времени Rigol серий RSA3000 и RSA5000 теперь представлен следующими моделями:

Параметр / Серия RSA3015N RSA3030
RSA3030-TG
RSA3030N
RSA3045
RSA3045-TG
RSA3045N
RSA5032
RSA5032-TG
RSA5032N
RSA5065
RSA5065-TG
RSA5065N
Диапазон частот 9 кГц…1,5 ГГц 9 кГц…3,0 ГГц 9 кГц…4,5 ГГц 9 кГц…3,2 ГГц 9 кГц…6,5 ГГц
Погрешность опорного генератора 1 ppm (опция: 0,1 ppm)
Режим свипирующего анализатора GPSA
Фазовый шум (отстройка 10 кГц) -112 дБн/Гц -117 дБн/Гц
Полоса RBW 1 Гц…10 МГц
ЭМИ фильтры опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц
DANL без п/у: -141 дБм , с п/у : -161 дБм
без п/у: -145 дБм , с п/у: -165 дБм
Трекинг-генератор 100 кГц…1,5 ГГц
RSA3030-TG
100 кГц…3,0 ГГц
RSA3045-TG
100 кГц…4,5 ГГц
RSA5032-TG
100 кГц…3,2 ГГц
RSA5065-TG
100 кГц…6,5 ГГц
Режим анализатора реального времени RTSA
Полоса анализа в реальном времени штатно 10 МГц; опция: 25 МГц, 40 МГц
штатно 25 МГц; опция 40 МГц
Мин. длительность гарантир. захвата штатно 9,3 мкс; опция 7,82 мкс; 7,45 мкс
штатно 7,82 мкс; опция 7,45 мкс
Визуализация
7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT & Spectrogram, Density & Spectrogram
Режим векторного анализатора VNA
Частотный диапазон RSA3015N
100 кГц…1,5 ГГц
RSA3030N
100 кГц…3,0 ГГц
RSA3045N
100 кГц…4,5 ГГц
RSA5032N
100 кГц…3,2 ГГц
RSA5065N
100 кГц…6,5 ГГц
Параметры коэффициент отражения (S11), коэффициент передачи (S21), расстояние до неоднородности (DTF)
Общие характеристики
Интерфейсы USB-host (4 шт), USB-device, LAN, HDMI
Дисплей 10,1 ", емкостной мультитач, 1024х600
Габаритные размеры 410х224х135 мм

Следите за нашими новостями!

Скоро будет представлена другая интересная информация!
