MSO1104Z Цифровой осциллограф

Корзина 0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание
Осциллограф смешанных сигналов: 4 аналоговых канала + 16 цифровых. Осциллограф: 4 канала. Осциллограф: полоса пропускания - 100 МГц; частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала); макс. память - 24 М ; входной импеданс: 1 МОм; скорость захвата 30000 осц/сек; 256 градаций яркости; расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI . UltraVision; курсорные измерения. 24 автоизмерения; матем. функции; БПФ; интерполятор: линейный, Sin(x)/x; покадровый регистратор (5000 кадров - опция); самописец тестирование в пределах Pass/Fail; выход синхронизации. Логич.анализатор: 1Гвыб/сек, 12 М точек 30000 осц /сек. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122.4 мм.

Снято с производства
Замена: DS1104Z Plus

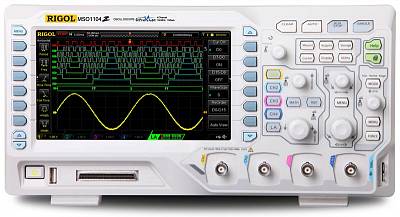

Rigol MSO1104Z

Подробное описание

Цифровой осциллограф Rigol MSO1104Z предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol MSO1104Z является идеальным средством для анализа сигналов при ограниченном бюджете.

Наличие в осциллографе Rigol MSO1104Z 16-канального логического анализатора позволяет использовать его для проектирования и анализа устройств со смешанными сигналами.

Технические характеристики

Характеристика Значение
Полоса пропускания 100 MГц
Режим дискретизации
Реальное время
Количество каналов 4 аналоговых + 16 цифровых
Минимальная детектируемая длительность импульса
Цифровые каналы:
10 нс
Регистрация Режим Обычный
Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Высокое разрешение 12 бит
Макс. дискретизация (реальное время)
Аналоговые каналы:
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)

Цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ

Цифровые каналы:
100 кΩ±1% || 8 пФ ±3 пФ
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
Аналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Цифровые каналы:
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм
30000 осц./сек
Интерполяция
(sin x)/x
Глубина записи Аналоговые каналы:
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М
Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М)

Цифровые каналы:
12 М (8 каналов) / 6 М (16 каналов)
24 М (8 каналов) / 12 М (16 каналов)
Коэффициент развертки
5 нс/дел ~ 50 с/дел, с шагом 1~2~5
Погрешность временной базы ≤±25 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение
Аналоговые каналы:
8 бит

Цифровые каналы:
1 бит
Аналоговые каналы
Вертикальное отклонение
1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )
Полоса пропускания для аналогового периодического сигнала DC ~ 100 МГц
Полоса пропускания для однократного сигнала DC ~ 100 МГц
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤3,5 нс (типичное)
Погрешность коэф.усиления <10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалы
Погрешность смещения
±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами ≥40 дБ
Цифровые каналы
Пороги
1 группа из 8 каналов, настраиваемые
Уровень порогов
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Диапазон значений порогов
±15 В с шагом 10 мВ
Погрешность установки порога
±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон
±10 В + значение порога
Мин. размах напряжения
500 мВп-п
Вертикальное разрешение
1 бит
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
FFT окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Шкала для FFT окна
dB/dBm, Vrms
Количество шин для декодирования
2
Декодирование
Parallel , RS-232/UART, I²C, SPI

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±5 делений от центра экрана
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска 16 нс ~ 10 с
Чувствительность триггера
1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 8 нс ~ 10 с
Запуск по ранту
(штатно с 01.01.19)
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 8 нс ~ 4 с
Запуск по окну
(штатно с 01.01.19)
Фронт нарастающий, спадающий, нарастающий&спадающий
Позиция запуска Вход, выход, время
Ширина окна (время) 8 нс ~ 4 с
Запуск по N фронту
(штатно с 01.01.19)
Тип фронта нарастающий, спадающий
Время 16 нс ~ 10 с
Номер фронта 1 ~ 65535
Скорость нарастания (Slope)
Скорость сигнала положительная или отрицательная полярность: >, <, внутри диапазона <>
Условие запуска 8 нс ~ 10 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
(штатно с 01.01.19)
Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Длительность задержки 8 нс ~ 10 с
Запуск по истечении времени (TimeOut)
(штатно с 01.01.19)
Фронт нарастающий, спадающий, нарастающий&спадающий
Установка времени 16 нс ~ 10 с
Запуск по длительности события
Установка H, L, X
Условие запуска >, <, внутри интервала<>
Длительность 8 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)

Фронт нарастающий, спадающий
Установка H, L
Время установки 8 нс ~ 1 с
Время удержания 8 нс ~ 1 с
RS-232/UART запуск
(штатно с 01.01.19)
Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I2C запуск
(штатно с 01.01.19)
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
Длина 1 ~ 5 байт
SPI запуск
(штатно с 01.01.19)
Условие TimeOut
Значение удержания 16 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X

Основные технические характеристики

Дисплей

Тип дисплея диагональ 7” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Тип отображения
векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)

Питание

Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность <50 Вт
предохранитель 2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы – 4 шт. пассивных (150 МГц)
  • пробник логического анализатора RPL1116
  • сетевой кабель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация
