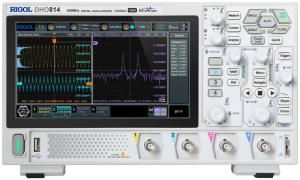

В Госреестре СИ осциллографы высокого разрешения Rigol DHO800
06.05.2026
По результатам положительных испытаний с целью утверждения типа внесены в Государственный реестр средств измерений цифровые осциллографы высокого разрешения RIGOL DHO8ZZ (DHO800). Осциллографы DHO8ZZ имеют четыре модификации DHO802, DHO804, DHO812, DHO814, отличающиеся колисчетвом каналов (2 или 4) и верхней границей полосы пропускания (70 или 100 МГц). Как и у всех осциллографов Rigol серий DHO аппаратное разрешение по вертикали составляет 12 бит, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов с малой амплитудой.Основные возможности серии DHO800
- Технология UltraVision III
- Двух и четырехканальные модели
- Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
- Полоса пропускания 70 или 100 МГц
- Сверхнизкий уровень шумов
- Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 500 мкВ/дел до 10 В/дел
- Максимальная глубина записи до 25 миллионов точек
- Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
- Функция поиска и навигации по форме сигнала позволяет быстрее устранять аномалии сигнала
- 7-дюймовый (1024x600) емкостный мультисенсорный экран
- Интерфейсы USB Device & Host, LAN и HDMI (стандартные) для всех моделей этой серии
- Компактные размеры с новым промышленным дизайном
Технические характеристики
| Параметры/Модель | DHO802 | DHO804 | DHO812 | DHO814 | |
|---|---|---|---|---|---|
|
Полоса пропускания |
70 MГц |
100 МГц |
|||
|
Количество каналов |
2 аналоговых + внешний запуск |
4 аналоговых |
2 аналоговых + внешний запуск |
4 аналоговых |
|
|
Макс. скорость захвата осциллограмм |
30000 осц./сек (векторный режим) 1000000 осц./сек (режим UltraAcquire) |
||||
| Макс. дискретизация (реальное время) | 1,25 Гвыб/сек (625 Мвыб/сек - два канала; 312,5 Гвыб/сек - четыре канала) | ||||
| Глубина записи | 25 М точек (10 М точек - два канала; 1М точек - четыре канала) | ||||
| Вертикальное разрешение | 12 бит, 16 бит в режиме высокого разрешения | ||||
| Регистратор | до 500000 кадров | ||||
|
Типы запуска |
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI |
||||
| Анализ протоколов | Parallel, RS-232/UART, I²C, SPI | ||||
| Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
||||
| Частотомер | 6 разрядов | ||||
| Интерфейсы |
USB Device,USB Host, LAN, HDMI |
||||
| Дисплей | 7" , емкостной сенсорный мультитач , 1024x600 точек | ||||
Срок действия свидетельства 09.02.2031.
Номер в Государственном реестре СИ РФ 97646-26.
