Генератор сигналов высокочастотный (СВЧ). Частотный диапазон: 9 кГц…6 ГГц. Точность 0,5 ppm (5 ppb - опция OCXO-A08). Старение <1ppm/год (<30 ppb/год - опция OCXO-A08). Разрешение 0,01 Гц. Амплитуда вых.сигнала: -130 дБм…+13 дБм ( установка -140 дБм…+25 дБм). Фазовый шум <-120дБн/Гц@20кГц. Свипирование ипо частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция (опция IQ-DSG3000). Импульсный генератор и генератор паттернов (опция PUG-DSG3000) Интерфейсы USB-host/device, LAN (LXI), GPIB. Дисплей 4,3" TFT(480x272). Размеры: 364х112х420 мм. Вес: 6,4 кг
DSG3060
Подробное описание

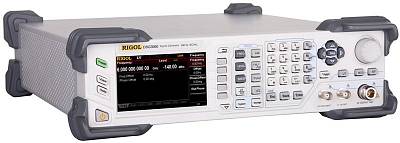

Генератор сигналов высокочастотный Rigol DSG3060 позволяет формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 6 ГГц. Широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3060 применение при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и др. Помимо СВЧ генератора, модулятора и генератора импульсов, генератор сигналов Rigol DSG3060 дополнительно может иметь входы и выходы векторной I/Q модуляции . Благодаря возможности дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.
Технические характеристики
Характеристика
Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот
9 кГц ~ 6 ГГц
Разрешение
0,01 Гц
Скорость переключения
<10 мс (типичное)
Фазовый сдвиг
настраиваемый, с шагом 0,01°
Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
f ≤ 23,4375 МГц
1
Внутренний источник опорной частоты
Частота опорного генератора
10 МГц
Температурная стабильность (0°С ~ 50°С)
Старение
<1 ppm / год
Выход внутреннего опорного генератора
Частота
10 МГц
Уровень
+8 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота
10 МГц
Уровень
0дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm
Свипирование по частоте
Рабочие режимы
пошаговое, по списку
Режим
одиночное, непрерывное
Диапазон
полный
Форма
треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)
< -30 дБн
Субгармонические искажения (CW режим)
f ≤ 3 ГГц
< -65 дБн; < -80 дБн (типичное)
3 ГГц < f ≤ 6 ГГц
< -52 дБн; < -70 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм,
f ≤ 1,5 ГГц
< -64 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3 ГГц
< -58 дБн; < -64 дБн (типичное)
3 ГГц < f ≤ 6 ГГц
< -52 дБн; < -58 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,
f = 100 МГц
< -120 дБн/Гц (типичное)
f = 1 ГГц
< -108 дБн/Гц; < -110 дБн/Гц (типичное)
f = 3 ГГц
< -102 дБн/Гц; < -104 дБн/Гц (типичное)
f = 6 ГГц
< -96 дБн/Гц; < -98 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)
0,3 кГц...3 кГц
< 5 Гц скз, <1 кГц скз (типичное)
0,03 кГц...20 кГц
< 30 Гц скз, <8 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень
9 кГц ≤ f < 100 кГц
+7 дБм
+10 дБм
100 кГц ≤ f < 1 МГц
+13 дБм
+15 дБм
1 МГц ≤ f < 3 ГГц
+13 дБм
+25 дБм
3 ГГц < f ≤6 ГГц
+13 дБм
+20 дБм
Минимальный выходной уровень
9 кГц ≤ f < 100 кГц
-110 дБм
-120 дБм
100 кГц < f ≤6 ГГц
-130 дБм
-140 дБм
Абсолютная неопределенность
+13 ~ -60 дБм
-60 ~ -110 дБм
-110 ~ -130 дБм
Погрешность установки уровня
9 кГц ≤ f < 100 кГц
≤0,5 дБ (тип.)
≤0,7 дБ (тип.)
100 кГц < f ≤3 ГГц
≤0,7 дБ
≤0,9 дБ )
≤0,7 дБ (тип.)
3 ГГц < f ≤ 6 ГГц
≤0,9 дБ
≤1,1 дБ
≤0,9 дБ (тип.)
КСВН
≤1,8 (типичное)
Установка уровня
< 5 %
Время установки
≤5 мс (типичное)
Непрерывный режим настройки уровня
>20 дБ (типичное)
Обратная мощность
Макс. обратная мощность
50 В DC - макс. напряжение постоянного тока
Свипирование по апмлитуде
Рабочие режимы
пошаговое, по списку
Режим
одиночное, непрерывное
Диапазон
полный уровень
Форма
треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала
синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон
синус, свипирование (синус)
0,1 Гц ~ 1 МГц
меандр
0,1 Гц ~ 20 кГц
треугольник, пила
0,1 Гц ~ 100 кГц
Разрешение
0,01Гц
Выходное напряжение
Диапазон установки
1 мВ ~ 3 В
Разрешение
1 мВ
Свипирование (синус)
Режим
Однократный, непрерывный
Время
1 мс ~ 1000 с
Форма
треугольник, пила
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс
50 Ом (номинал)
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Источник
внутренний, внешний, внутренний + внешний
Глубина
0 % ~ 100 %
Разрешение
0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)
<3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник
внутренний, внешний, внутренний + внешний
Девиация
N x 1 МГц (номинал.)
Разрешение
<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)
<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)
< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Источник
внутренний, внешний, внутренний + внешний
Макс.девиация
3 рад (f≤23,4375 МГц)
Разрешение
<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<4 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)
<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)
< 3 дБ (номинальное)
Импульсная модуляция
Источник
внутренний, внешний
Диапазон включения/выключения
>80 дБ (25 МГц≤ f <3 ГГц)
Время нарстания/спада (10% / 90%)
<50 нс, 10 нс (типичное)
Частота повторения импульсов
DC ~ 1 МГц
Импульсный генератор
Режим
одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
Период
Диапазон
40 нс ~170 с
Разрешение
10 нс
Длительность
Диапазон
10 нс ~ (170 с ~ 10 нс)
Разрешение
10 нс
Задержка запуска
Диапазон
10 нс ~170 с
Разрешение
10 нс
Двойной импульс
Диапазон
20 нс ~ (170 с ~ 20 нс)
Разрешение
10 нс
Запуск
Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)
Генератор паттернов (опция PUG-DSG3000)
Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256
I/Q модуляция (опция IQ-DSG3000)
Источник модуляции
внутренний, внешний
Полоса (RF)
Внешняя модуляция
Полоса (I или Q)
до 60 МГц (номинал.)
RF (I + Q)
до 120 МГц (номинал.)
Внутренняя модуляция
Полоса (I или Q)
до 30 МГц (номинал.)
RF (I + Q)
до 60 МГц (номинал.)
Подавление несущей
Диапазон несущей
≥ 40 дБн (типичное)
Подавление боковой полосы
Полоса модуляции
≥ 40 дБн (типичное)
Внешние входы I/Q
КСВН
<1,5
Полное значение на входе
0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM
16QAM, root cosine фильр (α=0,22), 4 Мвыб/с
50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм)
≤0,7%скз (типичное)
3 ГГц≤ f ≤6 ГГц (уровень ≤ 0 дБм)
≤1,2%скз (типичное)
QPSK, root cosine фильр (α=0,22), 4 Мвыб/с
50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм)
≤0,7%скз (типичное)
3 ГГц≤ f ≤6 ГГц (уровень ≤ 0 дБм)
≤1,2%скз (типичное)
Внешняя модуляция
EVM
CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм
≤1,2%, ≤0,8% (типичное)
ACPR
≥ 70 дБ
Генератор I/Q огибающей (опция IQ-DSG3000)
Выходной импеданс
50 Ом (номинал.)
Выходное напряжение
Диапазон установки
0,1 Вп-п ~1,5 Вп-п
Разрешение
1 мВ
АЧХ неравномерность (@1 МГц)
≤10 МГц
< 0,5 дБ (номинал.)
≤30 МГц
< 1,0 дБ (номинал.)
I/Q дисбаланс
Магнитуда
< 0,1 дБ (номинал.) ≤10 МГц
Нелинейность фазы
200 пс (номинал.) ≤10 МГц
SFDR
Синус (≤30 МГц)
> 50 дБ (номинал.)
Память формы сигнала
Длина памяти
1 Мвыб ~ 16 Мвыб с шагом 1 выборка
Разрешение
14 бит
Время загрузки 1 Мвыб.
<10 c (номинал.)
Энергонезависимая память
1 Гб
Дискретизация
Диапазон
1 кГц ~50 МГц
Разрешение
0,01 Гц
Запуск
Режим запуска
Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Внешний запуск с задержкой
Диапазон установки
0 ~ (2E16-1)
Разрешение
1
Запрет внешнего запуска
Диапазон установки
0 ~ (2E16-1)
Разрешение
1
Длительность импульса
> 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Вход сигнала внешней модуляции
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Выход внутреннего модуляционного генератора
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Разъемы на задней панели
Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
N "мама"
Уровень запуска
5 В TTL
Выход сигнала достоверности
Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем
BNC "мама"
Выход свипирования
Выходное напряжение
0 ~ 10 В (номинал.)
Разъем
BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение
0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Выход опорного генератора (10 МГц)
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Вход/Выход генератора I/Q огибающей
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Интерфейсы на задней панели
USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем
тип B
Протокол
BNC "мама"
LAN
LXI
10/100 Base, RJ-45
GPIB (IEC/IEEE)
IEEE-488.2
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип
ЖК TFT
Разрешение
480 x 272
Размер
4,3"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
1 Гб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
50 Вт (типичное), максимально 60 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность
≤ 95% (0°С ~ 30°С)
Габаритные размеры
W x H x D
364 мм х 112 мм х 420 мм
Вес
без опции IQ-DSG3000
6,4 кг
с опцией IQ-DSG3000
6,7 кг
Стандартная комплектация
Генератор сигналов
Кабель питания
Руководство по эксплуатации
Дополнительная комплектация
