DSA832 Анализатор спектра

Корзина 0 позиций
на сумму 0,00 руб.
702 372,00 руб.

В корзину Подарок
Краткое описание
Цифровой анализатор спектра 9 кГц - 3,2 ГГц; стабильность 1 ppm/год , средний уровень соб.шума: -151 дБмВт/-161 дБмВт (приведен к 1 Гц);; макс.уровень +20 дБмВт; RBW: 10 Гц… 1 МГц; фаз. шум: -98 дБн/Гц @ 10 кГц; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг

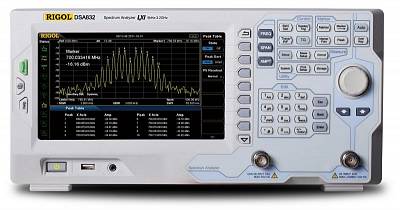

Rigol DSA832

Подробное описание

Анализатор спектра Rigol DSA832 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Поставляемый дополнительно трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832 для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3,2 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 5х10-7
Изменение погрешности источника опорной частоты ± 1х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…3,2 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов

<-98 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ )

10 Гц… 1 МГц, с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1Гц

без предусилителя:

9 кГц...100 кГц: <-120 дБм
100 кГц…5 МГц: <-135 дБм, типично -138 дБм
5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм

с предусилителем:
9 кГц...100 кГц: <-152 дБм
100 кГц…5 МГц: <-152 дБм, типично -155 дБм
5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм

Частотный отклик

без предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

с предусилителем :
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)

Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0,3 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
TOI: +11 дБм , типично +15 дБм
Комбинационные искажения <-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм, <-100 дБм, типично
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Quasi-peak (DSA800-EMI)
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА Диапазон 1 мс…1500 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
20 мкс …3200 с (нулевой обзор)
запуск: непрерывный, однократный
ПРЕДУСИЛИТЕЛЬ
Усиление (100 кГц...3,2 ГГц)
17 дБ (номинальное)
ВХОД ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы / выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
LXI Class C
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,55 кг

Внутренняя память данных

Flash Disk (встроенный)

Рабочая температура

0 ºC …50 ºC

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение КСВН (опция DSA800-VSWR)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)
  • тестирование в пределах

Стандартная комплектация

  • Кабель питания
  • Краткое руководство по эксплуатации
  • CD-диск (руководство пользователя, руководство по программированию)

Дополнительная комплектация

  • адаптер USB-GPIB
  • комплект аксессуаров DSA Utility Kit
  • опция расширенных измерений DSA800-AMK
  • опция для ЭМИ измерений DSA800-EMI
  • комплект для монтажа в стойку DSA800-RMSA
  • зонд ближнего поля NFP-3
  • программное обеспечение Ultra Spectrum
