DSA1030 Анализатор спектра

Корзина 0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание

Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб.шума: -120дБмВт (-138 дБмВт-предусил); макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -80 дБн/Гц; расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Снято с производства
Замена: DSA832E-TG

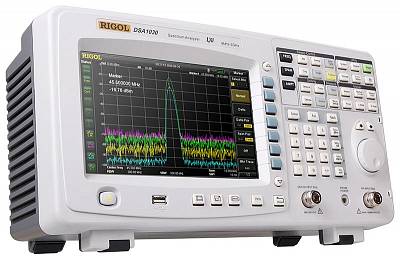

Rigol DSA1030

Подробное описание

Анализатор спектра Rigol DSA1030 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030 для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 3х10-6
Изменение погрешности источника опорной частоты ± 3х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…3 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц)

<-80 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания RBW (-3 дБ)
Полоса пропускания (-6 дБ)

100 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры

Избирательность фильтров по уровням (60 дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц)

Уровень собственных шумов … +21 дБм (1 МГц...10 МГц)

Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)
Максимальный уровень на входе (аттенюатор ≥20 дБ) 50 В постоянная составляющая
+30 дБм (1 Вт) мощность CW RF Power
+40 дБм (10 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц

без предусилителя:
100 кГц…10 МГц:
<-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм

10 МГц…2.5 ГГц:
<-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм

2.5 ГГц…3 ГГц: <-105 дБм

с предусилителем (опция DSA-1030-PA):
100 кГц…1 МГц:
<-93 дБм

1 МГц…10 МГц:
<-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм

10 МГц… 2.5 ГГц:
<-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм

2.5 ГГц…3 ГГц: <-123 дБм

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала
0 до опорного уровня
Количество точек

601 (нормальный), 751 (полный экран)

Количество графиков
3 + основной
Тип детектора

нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

АЧХ

без предусилителя:
< 1,0 дБ : 100 кГц….3 ГГц

с предусилителем:
< 1,4 дБ : 1 МГц…3 ГГц

Аттенюатор

Предел ослабления:
0…50 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц):
< 0.8 дБ

Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC):
± 0.4 дБ

Установка опорного уровеня

Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр

Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC)
<1.5 дБ

Гармонические искажения 2-го порядка SHI : +35 дБм
Интермодуляционные искажения 3-го порядка TOI: +7 дБм (центральная частота>30 МГц)
Комбинационные искажения <-60 дБн
Собственные комбинационные помехи <-85 дБм, типично
РАЗВЕРТКА Диапазон 10 мс… 3000 с (нулевой обзор)
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
ВХОД ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы/выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход для питания пробника
Напряжение/ток:
+15 В, <10% при 150 mA
-12.6 В, <10% при 150 mA

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Вход 10 МГц: уровень 0 дБм…10 дБм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Демодулятор АМ/ЧМ модуляция
Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3часа :

Потребляемая мощность 35 Вт, типично;
60 Вт, масимально
Габаритные размеры 399 x 223 х 159 мм
Масса

6,2 кг (без батарей); 7,4 кг (с батареей)

Внутренняя память данных

Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (встроенный) 1 Гбайт

Рабочая температура

5 ºC …40 ºC

Расширенные измерения (опция DSA-1030-AMK)

  • измерение мощности в основном канале
  • измерение занимаемой полосы
  • соотношение мощностей в смежных каналах
  • измерение мощности во временной области при нулевой полосе пропускания
  • измерение мощности в полосе между двумя максим. точками
  • измерение отношения сигнал/шум измерение гармонических искажений
  • измерение интермодуляционных искажений
  • тестирование в пределах

Стандартная комплектация

  • Кабель питания
  • USB кабель
  • Крышка на переднюю панель
  • Краткое руководство по эксплуатации
  • CD-ROM (руководство пользователя, руководство по программированию)

Дополнительная комплектация
