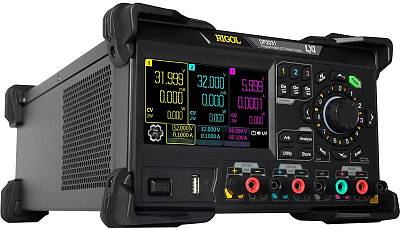

DP2031 Источник питания

Для оснащения современного рабочего места инженера-разработчика или автоматизированной тестовой линии требуется источник питания, который обеспечивает не только чистую энергию, как классические линейные лабораторники, но и гибкость программирования. Rigol DP2031 — это трехканальный прецизионный источник питания нового поколения, который сочетает в себе низкий уровень пульсаций, высокую точность установки параметров и возможность анализа энергопотребления в реальном времени.

Ниже представлен технический обзор возможностей прибора, основанный на его фактических характеристиках.

Rigol DP2031: Прецизионное питание и расширенный анализ

DP2031 — это программируемый линейный источник питания с тремя изолированными каналами. Он спроектирован для задач, где критична чистота питания (питание чувствительных аналоговых цепей, ВЧ-модулей) и требуется высокая точность воспроизведения заданных значений.

Конфигурация каналов и мощность

Прибор обеспечивает суммарную выходную мощность до 222 Вт при следующей конфигурации:

• Канал 1 (CH1): 0–32 В / 0–3 А
• Канал 2 (CH2): 0–32 В / 0–3 А
• Канал 3 (CH3): 0–6 В / 0–5 А (идеален для питания логических схем и микроконтроллеров)

Ключевые преимущества и точность

• Высокое разрешение: возможность установки и считывания параметров с точностью до 1 мВ / 1 мА (опционально до 0,1 мА на малых токах).
• Минимальные шумы и пульсации: уровень пульсаций составляет менее 350 мкВ (ср. кв.) / 2 мВ (размах), что сопоставимо с лучшими представителями прецизионных лабораторных БП.
• Время установления: сверхбыстрое время восстановления переходного процесса (менее 50 мкс), что важно при работе с динамической нагрузкой.

Интеллектуальные функции анализа

DP2031 — это больше, чем просто блок питания. В него интегрированы функции полноценного анализатора:

• Режим осциллографа: встроенная визуализация выходных токов и напряжений в реальном времени.
• Анализ импульсов: возможность захвата и анализа кратковременных выбросов тока потребления.
• Регистратор данных (Data Logger): запись параметров выходного сигнала для длительных ресурсных испытаний.

Возможности автоматизации и интерфейсы

Прибор легко встраивается в автоматизированные измерительные комплексы (ATE):

• Интерфейсы: USB-host/device, LAN, цифровой ввод-вывод (Digital I/O). Опционально доступны GPIB и RS232.
• Поддержка команд SCPI: стандартное управление для интеграции в LabVIEW, MATLAB или собственное ПО.
• Цветной сенсорный дисплей: 4,3-дюймовый экран с удобной индикацией по всем трем каналам одновременно.

Безопасность и защита

Для защиты дорогостоящих прототипов предусмотрены настраиваемые функции защиты:

• OVP / OCP / OTP: защита по напряжению, току и перегреву.
• Изоляция каналов: все три канала полностью изолированы друг от друга, что позволяет соединять их последовательно или параллельно для увеличения напряжения или тока.

Rigol DP2031 — это надежная инвестиция в лабораторное оборудование, обеспечивающая чистое питание и глубокую диагностику разрабатываемых устройств.

Возможно, вас также заинтересуют другие модели источников питания Ригол, такие как серия DP800 для базовых лабораторных задач или высокомощные одноканальные решения серии DP2000.

Технические характеристики

• Количество каналов - 3 независимых гальванически развязанных канала
• Максимальная мощность - 222 Вт
• 2 режима работы с разными диапазонами
• Параллельное и последовательное соединение каналов CH1 и CH2
• Сверхвысокое разрешение установки/считывания параметров
• Отображение информации по каждому каналу (напряжение, ток, мощность)
• Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
• Режимы стабилизация тока и напряжения
• Двух- и четырехпроводные схемы подключения
• Время выполнения команд <10 мс
• Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 1 мс
• 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
• Мониторинг состояния выхода с анализом данных
• Регистратор данных
• Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
• Выходные терминалы на передней и задней панелях
• Интуитивно понятный графический интерфейс
• Цветной сенсорный ЖК дисплей 4,3"

Стандартная комплектация

• Источник питания
• Сетевой шнур
• Кабель USB
• Предохранитель
• Соединительные провода (10 А) - 2 пары

Дополнительная комплектация

• Комплект для монтажа в стойку
• Опция высокоскоростного сэмплирования DP2000-HADC
• Опция активации на 3-м канале выходного тока 10 А DP2000-10A
