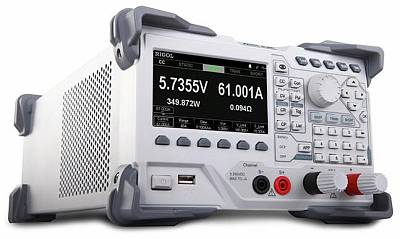

DL3031 Электронная нагрузка программируемая
DL3031 Электронная нагрузка программируемая
143 899,00 руб.
В корзину Подарок
Краткое описание
Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...60 А, максимальная мощность 350 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 15 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...2,5 А/мкс. Отображение формы на дисплее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232; опция: LAN, Digital I/O. Габаритные размеры 239х157х442 мм. Масса 7,58 кг
DL3031 Акция!
При покупке данной электронной нагрузки опция интерфейса LAN в подарок!
Подробности...
Подробное описание
Rigol DL3031: Надежный фундамент для тестов силовой электроники! Когда задача стоит шире, чем просто «нагрузить блок питания до отсечки», обычные реостаты и самодельные стенды начинают тормозить разработку. Rigol DL3031 — это программируемая электронная нагрузка мощностью 350 Вт , которая превращает рутинную проверку КПД или стресс-тест аккумуляторов в предсказуемый и автоматизированный процесс.
Почему Rigol DL3031 — это разумный выбор для лаборатории
Оптимальный баланс мощности: 350 Вт при токе до 60 А и напряжении до 150 В . Этого диапазона достаточно для большинства промышленных источников питания 12/24/48 В, зарядных устройств и солнечных контроллеров.Динамика для реальных задач: Прибор поддерживает частоту переключения до 15 кГц со скоростью нарастания тока 2.5 А/мкс . Да, это вдвое меньше, чем у версии «A», но для 90% задач по отладке стандартных преобразователей и проверке стабильности переходных процессов этого ресурса хватает с запасом.Графический анализ «на лету»: Вам не обязательно каждый раз тянуться к осциллографу. 4.3-дюймовый дисплей DL3031 умеет отрисовывать графики тока и напряжения в реальном времени. Вы сразу видите просадки и выбросы при изменении режимов.Специализированные режимы тестирования:
Battery Test: Прошитый алгоритм разряда аккумуляторов с фиксацией емкости (Ач) и энергии (Втч).List Mode: Позволяет задать сложный профиль нагрузки (например, имитацию пусковых токов двигателя или цикличную работу передатчика) и гонять его часами для проверки термостабильности.
Продуманность в деталях
Тихое и эффективное охлаждение: Интеллектуальная система управления вентиляторами не заставляет прибор «взлетать» при минимальной нагрузке, но надежно удерживает температуру ключей в безопасном диапазоне при длительной работе на 350 Вт.Безопасность стенда: Полный набор защит (OVP, OCP, OPP, OTP) с настраиваемыми порогами. Если ваш испытуемый блок питания «пойдет в разнос», нагрузка мгновенно разорвет цепь, спасая и себя, и ваш прототип.Автоматизация через SCPI: Стандартные интерфейсы (USB, RS-232, опционально LAN) позволяют легко интегрировать нагрузку в LabVIEW или собственные скрипты на Python для выходного контроля продукции.
Метрология и поддержка
Rigol DL3031 внесен в Государственный реестр СИ (№ 72233-18) .
Вердикт инженера: Если вам не нужно имитировать наносекундные фронты в высокочастотных DC-DC конвертерах, DL3031 — это самый экономный способ получить профессиональную 350-ваттную нагрузку с отличным софтом.
В наличии на складе Rurigol.ru. Нужна помощь в подборе кабелей для работы на больших токах или есть вопросы по сопряжению с ПК? Наши специалисты помогут разобраться.
Основные особенности
Статические режимы работы нагрузки: стабилизация напряжения CV , стабилизация тока CC , стабилизация сопротивления CR , стабилизация мощности CP
Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021, DL3031), до 30 кГц (DL3021A, DL3031A)
Импульсный режим
Режим запуска от одиночного импульса
Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима короткого замыкания
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска
ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей
Технические характеристики
Параметр
DL3021
DL3021A
DL3031
DL3031A
Входное напряжение
0...150 В
Входной ток
0...40 A
0...60 A
Мощность поглощения
200 Вт
350 Вт
CC режим
Диапазоны
0...4 A / 0...40 A
0...6 A / 0...60 A
Разрешение
1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
CV режим
Диапазоны
0...15 В / 0...150 В
Разрешение
1 мВ / 5 мВ
Погрешность
±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим
Диапазоны
0,08 Ом...15 Ом / 2 Ом...15 кОм
Разрешение
2 мA / Vуст
Погрешность
Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CP режим
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Динамические режимы
непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)
0,001 Гц...15 кГц
0,001 Гц...30 кГц
0,001 Гц...15 кГц
0,001 Гц...30 кГц
Скорость изменения тока
Диапазоны
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,3 A/мкс
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,5 A/мкс
Разрешение
0,001 A/мкс
Прикладные и специальные режимы и функции
тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von
0 ... 150 В
Измерение тока
Диапазоны
0 ... 40 A
0 ... 60 A
Разрешение
1 мA
0,1 мA
1 мA
0,1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
Измерение напряжения
Диапазоны
0...150 В
Разрешение
1 мВ
Погрешность
±(0,05%+0,02% полной шкалы)
Измерение сопротивления
Диапазоны
0,08 Ом...15 кОм
Разрешение
2 мА / Vуст
Измерение мощности
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Стабильность (ток / напряжение)
±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление
350 кОм
Интерфейсы
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232,
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O
Дисплей
Тип
ЖК, цветной 4,3" TFT.
Цветовая схема
Стандартная
Улучшенная.
Стандартная
Улучшенная
Габаритные размеры
239 x 157 x 442 мм
Вес
7,58 kg
Стандартная комплектация
Прибор
Сетевой шнур
Кабель USB
Краткое руководство по эксплуатации
Предохранитель -3 шт
Клеммный изолятор
Винт для фиксации клеммного изолятора
