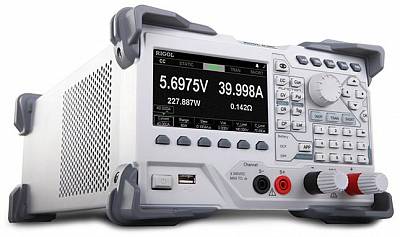

DL3021 Электронная нагрузка программируемая
DL3021 Электронная нагрузка программируемая
68 076,00 руб.
В корзину Подарок
Краткое описание
Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...40 А, макс. мощность 200 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 15 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...2,5 А/мкс. Отображение формы на дисплее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232; опции: LAN, Digital I/O. Габаритные размеры 239х157х442 мм. Масса 7,58 кг
DL3021 Акция!
При покупке данной электронной нагрузки опция интерфейса LAN в подарок!
Подробности...
Подробное описание
Rigol DL3021 — это базовая модель в линейке программируемых нагрузок серии DL3000 мощностью до 200 Вт. Прибор предназначен для лабораторных испытаний источников питания среднего диапазона, зарядных устройств и проверки элементной базы. Это надежный инструмент для тех, кому важна точность статических режимов и возможность автоматизации тестов без избыточных затрат на сверхвысокие скорости.
Технические возможности и режимы
Прибор обеспечивает работу во всех стандартных режимах поглощения мощности, позволяя гибко настраивать параметры под конкретную задачу:
Статика (CC, CV, CR, CP): Стабильное удержание параметров тока (до 40 А), напряжения (до 150 В) и мощности. Погрешность установки в режиме CC составляет ±(0,05% + 0,05% полной шкалы), что достаточно для большинства метрологических задач в лаборатории.Динамический режим (15 кГц): Поддержка непрерывного режима работы на частотах до 15 кГц. Это позволяет моделировать типовые переходные процессы и проверять реакцию источников питания на скачкообразное изменение нагрузки.Скорость нарастания тока: Настраивается в диапазоне от 0,001 А/мкс до 2,5 А/мкс . Этого ресурса хватает для имитации работы реальных потребителей и проверки защиты испытуемых устройств.Работа по списку (List Mode): Программирование до 512 шагов с длительностью шага от 0,1 мс. Удобно для создания цикличных профилей нагрузки при длительных испытаниях на надежность.
Функциональное оснащение
Графический интерфейс: Цветной дисплей диагональю 4,3 дюйма позволяет не только видеть цифровые значения, но и наблюдать форму сигнала (ток/напряжение) во временной области без использования внешнего осциллографа.Тестирование АКБ: Выделенный режим для проверки емкости аккумуляторов с автоматическим прекращением разряда по достижении заданного порога напряжения или времени.Защита оборудования: Реализована аппаратная защита от перегрузки по току (OCP), напряжению (OVP), мощности (OPP) и перегрева (OTP).
Интеграция и поверка
Госреестр СИ: Модель внесена в Государственный реестр средств измерений под номером 72233-18 .Удаленное управление: В базовой комплектации доступны интерфейсы USB и RS-232 . Поддержка стандартных команд SCPI позволяет интегрировать нагрузку в существующие автоматизированные измерительные системы. Интерфейс LAN доступен в качестве опции.
Заказ и поддержка
Оборудование доступно к отгрузке со склада Rurigol.ru . Мы обеспечиваем гарантийную поддержку и консультации по техническим вопросам.
Дополнительная информация: Если ваши задачи требуют более высоких скоростей нарастания (до 5 А/мкс) или частоты до 30 кГц, рекомендуем обратить внимание на версию DL3021A или старшие модели мощностью 350 Вт.
Функциональные особенности
Статические режимы работы нагрузки: стабилизация напряжения CV , стабилизация тока CC , стабилизация сопротивления CR , стабилизация мощности CP
Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021, DL3031), до 30 кГц (DL3021A, DL3031A)
Импульсный режим
Режим запуска от одиночного импульса
Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима короткого замыкания
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска
ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей
Технические характеристики
Параметр
DL3021
DL3021A
DL3031
DL3031A
Входное напряжение
0...150 В
Входной ток
0...40 A
0...60 A
Мощность поглощения
200 Вт
350 Вт
CC режим
Диапазоны
0...4 A / 0...40 A
0...6 A / 0...60 A
Разрешение
1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
CV режим
Диапазоны
0...15 В / 0...150 В
Разрешение
1 мВ / 5 мВ
Погрешность
±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим
Диапазоны
0,08 Ом...15 Ом / 2 Ом...15 кОм
Разрешение
2 мA / Vуст
Погрешность
Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CP режим
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Динамические режимы
непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)
0,001 Гц...15 кГц
0,001 Гц...30 кГц
0,001 Гц...15 кГц
0,001 Гц...30 кГц
Скорость изменения тока
Диапазоны
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,3 A/мкс
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,5 A/мкс
Разрешение
0,001 A/мкс
Прикладные и специальные режимы и функции
тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von
0 ... 150 В
Измерение тока
Диапазоны
0 ... 40 A
0 ... 60 A
Разрешение
1 мA
0,1 мA
1 мA
0,1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
Измерение напряжения
Диапазоны
0...150 В
Разрешение
1 мВ
Погрешность
±(0,05%+0,02% полной шкалы)
Измерение сопротивления
Диапазоны
0,08 Ом...15 кОм
Разрешение
2 мА / Vуст
Измерение мощности
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Стабильность (ток / напряжение)
±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление
350 кОм
Интерфейсы
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232,
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O
Дисплей
Тип
ЖК, цветной 4,3" TFT.
Цветовая схема
Стандартная
Улучшенная.
Стандартная
Улучшенная
Габаритные размеры
239 x 157 x 442 мм
Вес
7,58 kg
Стандартная комплектация
Прибор
Сетевой шнур
Кабель USB
Краткое руководство по эксплуатации
Предохранитель -3 шт
Клеммный изолятор
Винт для фиксации клеммного изолятора
Дополнительная комплектация
