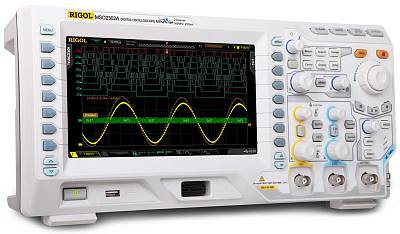

MSO2302A Цифровой осциллограф
MSO2302A Цифровой осциллограф
147 071,00 руб.
В корзину Подарок
Краткое описание
Цифровой осциллограф смешанных сигналов: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания - 300 МГц; частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 56 M (28 М на канал); входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB. UltraVision; курсорные измерения. 24 автоизмерения; математические функции; БПФ; интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail. Логический анализатор: 1 Гвыб/сек, 28 М точек, 50000 осц /сек. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.Розничная цена 173 057 руб.Специальная цена 147 071 руб. (Количество ограничено)
MSO2302A Госреестр: 57457-14
Подробное описание
RIGOL MSO2302A сочетает в себе функции 2-канального цифрового осциллографа с полосой пропускания 300 МГц и 16-канального логического анализатора. Такая интеграция позволяет решать широкий спектр измерительных задач с помощью одного устройства, экономя место на рабочем столе и бюджет. RIGOL MSO2302A предоставляет полный спектр возможностей для всестороннего анализа сигналов, делая сложные измерения простыми и доступными.
Ключевые особенности
Работа со смешанными сигналами : Помимо двух аналоговых каналов, осциллограф имеет 16 цифровых, что позволяет одновременно наблюдать и анализировать аналоговые и цифровые сигналы с временной привязкой. Это незаменимый инструмент для отладки встраиваемых систем, где важна корреляция между программными и аппаратными событиями. Высокая производительность : Частота дискретизации до 2 Гвыб/с и рекордная для своего класса скорость захвата 50000 осциллограмм в секунду гарантируют, что вы не пропустите редкие аномалии и кратковременные помехи. Фирменная технология UltraVision : Эта технология объединяет глубокую память (56 Мточек), высокую скорость обновления экрана и многоуровневое отображение сигнала с градацией яркости (до 256 уровней), обеспечивая превосходную детализацию осциллограмм, что упрощает визуальный анализ модулированных и сложных сигналов. Расширенные возможности запуска и декодирования : Прибор поддерживает аппаратный запуск и последующее декодирование сигналов популярных последовательных интерфейсов: I²C, SPI, RS-232, CAN. Это превращает осциллограф в мощный инструмент для отладки цифровых шин и устройств. Продуманная эргономика : Яркий 8-дюймовый дисплей с разрешением WVGA (800x480) обеспечивает четкое и информативное отображение сигналов. Управление осуществляется как с помощью традиционных поворотных регуляторов, так и с помощью контекстных экранных кнопок, что делает работу с прибором интуитивно понятной.
Конкурентные преимущества
Универсальность : Объединение осциллографа и логического анализатора в одном корпусе значительно расширяет возможности инженера-разработчика. Превосходное соотношение цены и возможностей : Прибор предлагает функционал и технические характеристики, которые обычно встречаются в устройствах более высокого ценового сегмента, что делает его оптимальным выбором для оснащения лабораторий и производственных цехов.
Основные сферы применения
Разработка и отладка электроники : Идеальный инструмент для инженеров-разработчиков на всех этапах создания устройств — от прототипирования до тестирования готовой продукции.Ремонт и сервисное обслуживание : Высокая скорость захвата и широкие возможности анализа позволяют быстро выявлять неисправности в электронных схемах.Образование и научные исследования : Мощный и в то же время простой в освоении прибор для проведения лабораторных работ и экспериментов в университетах и исследовательских центрах.Анализ сигналов датчиков и преобразователей : Благодаря высокой чувствительности по вертикали, осциллограф отлично подходит для работы со слабыми сигналами от различных датчиков.
Технические характеристики
Характеристика
Значение
Полоса пропускания
300 MГц
Количество каналов
2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса
5 нс
Регистрация
Режим
Обычный Пиковый детектор Аналоговые каналы: 500 пс - один канал, 1 нс - два канала Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы:
Режим высокого разрешения
12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
Аналоговые каналы: 1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы:
Учет ослабления пробников
Аналоговые каналы:
Максимальное входное напряжение
Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Цифровые каналы:
Ограничение полосы пропускания
20 МГц/100 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
50000 осц./сек
Интерполяция
(sin x)/x
Глубина записи
Аналоговые каналы:
Коэффициент развертки
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
±25 ppm
Максимальная задержка
Пред-запуск: ≥ 1 ширины экрана
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
Аналоговые каналы: Цифровые каналы: 1 бит
Аналоговые каналы
Вертикальное отклонение
500 мкВ/дел ~ 10 В/дел (1 MΩ)
Диапазон смещения
±2 В (500 мкВ ~ 50 мВ),
Полоса пропускания для аналогового периодического сигнала
DC ~ 300 МГц
Полоса пропускания для однократного сигнала
DC ~ 300 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤1,2 нс (типичное)
Погрешность коэф.усиления
±2%
Погрешность смещения
±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами
≥40 дБ
Цифровые каналы
Пороги
1 группа из 8 каналов, настраиваемые
Уровень порогов
TTL (1,4 В)
Диапазон значений порогов
±15 В с шагом 10 мВ
Погрешность установки порога
±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон
±10 В + значение порога
Мин. размах напряжения
500 мВп-п
Вертикальное разрешение
1 бит
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A*B, A/ B, FFT , редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно); RS232/UART, I2C, SPI, CAN (штатно с 2023 года)
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
EXT
±4 В
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска
100 нс ~ 10 с
Чувствительность триггера
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
2 нс ~ 4 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
2 нс ~ 4 с
Запуск по окну
Фронт
нарастающий, спадающий, нарастающий&спадающий
Позиция запуска
Вход, выход, время
Ширина окна (время)
16 нс ~ 4 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
16 нс ~ 10 с
Номер фронта
1 ~ 65535
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P, 720P, 1080P; 1080i HDTV (штатно с 2023 года)
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Длительность задержки
2 нс ~ 10 с
Запуск по истечении времени (TimeOut)
Фронт
нарастающий, спадающий, нарастающий&спадающий
Установка времени
16 нс ~ 4 с
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала<>
Длительность
2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)
Фронт
нарастающий, спадающий
Установка
H, L
Время установки
2 нс ~ 1 с
Время удержания
2 нс ~ 1 с
RS-232 /UART запуск
Полярность
положительная, отрицательная
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность
5 bit, 6 bit, 7 bit, 8 bit
I2C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 10 бит
Диапазон
0 ~ 127, 0 ~ 1023
Длина
1 ~ 5 байт
SPI запуск
Условие
TimeOut
Значение удержания
100 нс ~ 1 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
USB запуск
Скорость сигнала
низкая, полная
Условие запуска
SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск
Тип сигнала
Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска
SOF, EOF, Frame Type, Frame Error
Скорость
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования
5% ~ 95%
Тип фрейма
Data, Remote, Error, OverLoad
Тип ошибки
Bit Fill, Answer Error, Check Error, Format Error, Random Error
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Стандартный
USB Host (поддержка USB-GPIB), USB-device , LAN , выход AUX (TrigOut/PassFail)
Принтер
PictBridge
Питание
Напряжение
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
<50 Вт
предохранитель
2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
Вес
Около 4 кг (4,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 2 шт.
пробник логического анализатора RPL2316
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
