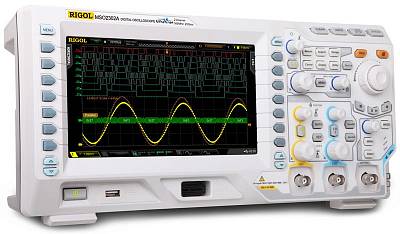

MSO2102A-S Цифровой осциллограф MSO2102A с опцией встроенного генератора
MSO2102A-S Цифровой осциллограф MSO2102A с опцией встроенного генератора
147 071,00 руб.
В корзину Подарок
Краткое описание
Цифровой осциллограф смешанных сигналов со встроенным генератором: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания - 100 МГц; частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 56 M (28 М на канал); входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB. UltraVision; курсорные измерения. 24 автоизмерения; математические функции; БПФ; интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail. Логический анализатор: 1 Гвыб/сек, 28 М точек, 50000 осц /сек. Генератор: 2 канала, Полоса 0,1 Гц...25 МГц; 14 бит; 6 стандартных, 7 встроенных + произвольная форма. глубина до 16 К точек, дискретизация 200 Мвыб/с; амплитуда 20 мВ...5 Впп. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.Розничная цена 173 057 руб.Специальная цена 147 071 руб. (Количество ограничено)
MSO2102A-S Госреестр: 57457-14
Подробное описание
RIGOL MSO2102A-S — это многофункциональный осциллограф смешанных сигналов (Mixed Signal Oscilloscope, MSO) с полосой пропускания 100 МГц, созданный для решения широкого круга задач — от отладки встраиваемых систем до тестирования аналоговых узлов. Прибор объединяет в одном компактном корпусе 2-канальный цифровой осциллограф, 16-канальный логический анализатор и встроенный двухканальный генератор сигналов произвольной формы (25 МГц). Благодаря передовой технологии визуализации UltraVision и низкому уровню собственных шумов, эта модель обеспечивает высокую точность измерений и детальное отображение сложных сигналов.
Основные характеристики
Полоса пропускания: 100 МГц
Каналы: 2 аналоговых + 16 цифровых каналов + внешний запуск
Частота дискретизации в реальном времени: до 2 Гвыб/с (аналоговые каналы); до 1 Гвыб/с (цифровые каналы)
Максимальный объем памяти: 56 млн. точек
Встроенный генератор: двухканальный генератор сигналов произвольной формы до 25 МГц, 14 бит, частота дискретизации 200 Мвыб/с
Скорость захвата осциллограмм: до 50 000 осциллограмм в секунду.
Вертикальная чувствительность: от 500 мкВ/дел до 10 В/дел
Дисплей: цветной 8-дюймовый TFT-дисплей с разрешением 800×480 пикселей и 256 градациями яркости
Интерфейсы: USB Host, USB Device, LAN (LXI), дополнительный выход AUX (TrigOut/PassFail)
Габариты: 361,6 × 179,6 × 130,8 мм, вес 3,9 кг
Особенности
Технология UltraVision. Фирменная технология RIGOL обеспечивает высокую скорость захвата, большую длину записи и отображение сигнала с изменяемой яркостью (до 256 градаций). Это позволяет легко выявлять аномалии и редкие события на фоне основного сигнала.Низкий уровень собственных шумов. Широкий диапазон вертикальной чувствительности (от 500 мкВ/дел) и входные цепи с малым уровнем шума делают прибор незаменимым при исследовании слабых сигналов от датчиков, микрофонов и других аналоговых источников.Анализ цифровых сигналов. 16-канальный логический анализатор с частотой дискретизации до 1 Гвыб/с позволяет исследовать коррелированные во времени аналоговые и цифровые сигналы. Это особенно востребовано при отладке цифровых схем и микроконтроллерных систем.Встроенный генератор сигналов. Двухканальный генератор сигналов произвольной формы (до 25 МГц) позволяет использовать один прибор вместо трех — осциллограф, логический анализатор и генератор. Это освобождает место на рабочем столе и сокращает время подготовки к тестированию.Расширенные функции запуска. Аппаратная поддержка синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI, CAN и др.) дает возможность быстро находить и анализировать события по заданным условиям.
Преимущества
Компактность и мобильность. Небольшой вес и габариты, а также наличие интерфейсов LAN и USB позволяют легко интегрировать прибор в измерительный стенд как в лаборатории, так и на производстве.Гибкость в работе. Возможность записи и последующего анализа до 65 000 кадров осциллограмм в реальном времени помогает выявлять редкие и перемежающиеся неисправности.Низкая стоимость владения. Объединение функций трех приборов в одном корпусе существенно экономит бюджет. При этом по скорости захвата, объему памяти и качеству отображения MSO2102A-S не уступает более дорогим аналогам.Простота освоения. Интуитивно понятный интерфейс, крупные поворотные регуляторы и информативный 8-дюймовый дисплей делают работу с прибором комфортной даже для начинающих специалистов.
Сферы применения
Разработка и отладка встраиваемых систем. Идеально подходит для анализа взаимодействия аналоговых и цифровых сигналов в устройствах на основе микроконтроллеров.Ремонт и сервисное обслуживание. Высокая скорость захвата и функции анализа позволяют быстро находить неисправности в электронных устройствах, в том числе в цепях питания и шинных интерфейсах.Образование. Простота управления и широкие измерительные возможности делают прибор востребованным в учебных лабораториях технических ВУЗов и колледжей.Автомобильная электроника. Поддержка декодирования шины CAN дает возможность диагностировать бортовые системы управления автомобилем.
Технические характеристики
Характеристика
Значение
Полоса пропускания
100 MГц
Количество каналов
2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса
5 нс
Регистрация
Режим
Обычный Пиковый детектор Аналоговые каналы: 500 пс - один канал, 1 нс - два канала Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы:
Режим высокого разрешения
12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
Аналоговые каналы: 1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы:
Учет ослабления пробников
Аналоговые каналы:
Максимальное входное напряжение
Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Цифровые каналы:
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
50000 осц./сек
Интерполяция
(sin x)/x
Глубина записи
Аналоговые каналы:
Коэффициент развертки
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
±25 ppm
Максимальная задержка
Пред-запуск: ≥ 1 ширины экрана
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
Аналоговые каналы: Цифровые каналы: 1 бит
Аналоговые каналы
Вертикальное отклонение
500 мкВ/дел ~ 10 В/дел (1 MΩ)
Диапазон смещения
±2 В (500 мкВ ~ 50 мВ),
Полоса пропускания для аналогового периодического сигнала
DC ~ 100 МГц
Полоса пропускания для однократного сигнала
DC ~ 100 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤3,5 нс (типичное)
Погрешность коэф.усиления
±2%
Погрешность смещения
±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами
≥40 дБ
Цифровые каналы
Пороги
1 группа из 8 каналов, настраиваемые
Уровень порогов
TTL (1,4 В)
Диапазон значений порогов
±15 В с шагом 10 мВ
Погрешность установки порога
±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон
±10 В + значение порога
Мин. размах напряжения
500 мВп-п
Вертикальное разрешение
1 бит
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A*B, A/ B, FFT , редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно); RS232/UART, I2C, SPI, CAN (штатно с 2023 года)
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
EXT
±4 В
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска
100 нс ~ 10 с
Чувствительность триггера
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
2 нс ~ 4 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
2 нс ~ 4 с
Запуск по окну
Фронт
нарастающий, спадающий, нарастающий&спадающий
Позиция запуска
Вход, выход, время
Ширина окна (время)
16 нс ~ 4 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
16 нс ~ 10 с
Номер фронта
1 ~ 65535
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P, 720P, 1080P; 1080i HDTV (штатно с 2023 года)
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Длительность задержки
2 нс ~ 10 с
Запуск по истечении времени (TimeOut)
Фронт
нарастающий, спадающий, нарастающий&спадающий
Установка времени
16 нс ~ 4 с
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала<>
Длительность
2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)
Фронт
нарастающий, спадающий
Установка
H, L
Время установки
2 нс ~ 1 с
Время удержания
2 нс ~ 1 с
RS-232 /UART запуск
Полярность
положительная, отрицательная
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность
5 bit, 6 bit, 7 bit, 8 bit
I2C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 10 бит
Диапазон
0 ~ 127, 0 ~ 1023
Длина
1 ~ 5 байт
SPI запуск
Условие
TimeOut
Значение удержания
100 нс ~ 1 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
USB запуск
Скорость сигнала
низкая, полная
Условие запуска
SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск
Тип сигнала
Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска
SOF, EOF, Frame Type, Frame Error
Скорость
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования
5% ~ 95%
Тип фрейма
Data, Remote, Error, OverLoad
Тип ошибки
Bit Fill, Answer Error, Check Error, Format Error, Random Error
Генератор сигналов
Характеристика
Значение
Количесто каналов
2
Частота дискретизации
200 Мвыб/сек
Вертикальное разрешение
14 бит
Максимальная частота
25 МГц
Стандартные формы
Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы
Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус
Диапазон частот
0,1 Гц ~ 25 МГц
Нелинейность АЧХ
0,5 дБ (относительно 1 кГц)
Гармонические искажения
-40 дБн
Негармонические искажения
-40 дБн
Общие гармонические искажения
1%
Отношение сигнал/шум
40 дБ
Меандр/Импульс
Диапазон частот
0,1 Гц ~ 15 МГц
Время нарастания/спада
<15 нс
Выброс
<5%
Коэффициент заполнения
10% ~90%
Разрешение (коэффициент заполнения)
1% до 10 нс (что больше)
Мин.длительность импульса
20 нс
Разрешение (длительность импульса)
10 нс или 5 бит (что больше)
Джиттер
500 пс
Треугольный
Диапазон частот
0,1 Гц ~ 100 кГц
Линейность
1%
Симметрия
0% ~100%
Шумовой
Полоса
25 МГц
Пользовательские формы
Диапазон частот
0,1 Гц ~ 1 МГц
Произвольная форма
Диапазон частот
0,1 Гц ~ 10 МГц
Глубина записи
2 ~ 16 К точек
Ячеек памяти для сохранения
10
Частота
Точность
100 ppm (<10 кГц); 50 ppm (>10 кГц)
Разрешение
0,1 Гц или 4 бит (что больше)
Амплитуда
Диапазон
20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)
Точность
2% (1 кГц)
Разрешение
100 мкВ или 3 бит (что больше)
Смещение
Диапазон
±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
Точность
2% (1 кГц)
Разрешение
100 мкВ или 3 бит (что больше)
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Стандартный
USB Host (поддержка USB-GPIB), USB-device , LAN , выход AUX (TrigOut/PassFail)
Принтер
PictBridge
Питание
Напряжение
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
<50 Вт
предохранитель
2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
Вес
Около 4 кг (4,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 2 шт.
пробник логического анализатора RPL2316
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
