RSA3045-TG Анализатор спектра реального времени с трекинг-генератором
RSA3045-TG Анализатор спектра реального времени с трекинг-генератором
Корзина
0 позиций
на сумму 0,00 руб.
953 964,00 руб.
В корзину
Подарок
Краткое описание
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса от 9 кГц до 4,5 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция), ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опц.); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц (25 МГц и 40 МГц опц.); мин. длительность событий 9,3 мкс (до 7,45 мкс -опц.), SFDR <-50 дБн/Гц, 6 типов окон. Трекинг-генератор: частотный диапазон 100 кГц - 4,5 ГГц, выходной уровень -40 дБм...0 дБм. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,95 кг.
RSA3045-TG
Подробное описание

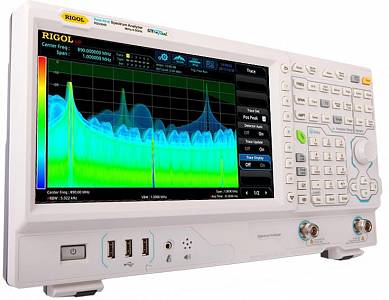

Анализатор спектра Rigol RSA3045-TG использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA3045-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol RSA3045-TG для измерения S-параметров.
Технические характеристики
Характеристики
Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон
9 кГц…4,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота
10 МГц
Точность после калибровки
стандартно
<1 ppm
опция OCXO-C08
<0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C)
стандартно
<0,5 ppm
опция OCXO-C08
<0,005 ppm
Старение
стандартно
<1 ppm/год
опция OCXO-C08
<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер
Разрешение
± полоса обзора / (кол. точек развертки-1)
Погрешность
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц
Погрешность
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон
Нулевая, 100 Гц...максимальная частота (штатно)
Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)
Разрешение
2 Гц
Погрешность
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)
1 кГц
<-90 дБн/Гц
10 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
100 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
1 МГц
<-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания
Разрешение ПЧ RBW (-3 дБ )
10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)
Погрешность RBW
<5%
Избирательность (60 дБ/3 дБ)
<5:1
Разрешение видео VBW (-3 дБ )
1 Гц… 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ )
с опцией RSA3000-EMC
200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц)
Диапазон (fц≥10 МГц)
Уровень собственных шумов … +30 дБм
Максимальный уровень на входе
Постоянное напряжение
50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц
без предусилителя
9 кГц...100 кГц
<-120 дБм (тип.)
100 кГц...20 МГц
<-135 дБм, <-140 дБм (тип.)
20 МГц…2,7 ГГц
<-138 дБм, <-141 дБм (тип.)
2,7 ГГц…3,0 ГГц
<-136 дБм, <-141 дБм (тип.)
3,0 ГГц…4,5 ГГц
<-136 дБм, <-140 дБм (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц...20 МГц
<-152 дБм, <-160 дБм (тип.)
20 МГц…2,7 ГГц
<-158 дБм, <-161 дБм (тип.)
2,7 ГГц…3,0 ГГц
<-156 дБм, <-161 дБм (тип.)
3,0 ГГц…4,5 ГГц
<-154 дБм, <-159 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)
без предусилителя
100 кГц…3,0 ГГц
<0,7 дБ; <0,5 дБ (тип.)
3,0 ГГц...4,5 ГГц
<0,9 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц…3,0 ГГц
<1,0 дБ; <0,5 дБ (тип.)
3,0 ГГц...6,5 ГГц
<1,2 дБ; <0,5 дБ (тип.)
Отображение уровня
Логарифмическая шкала
1 дБ…200 дБ
Линейная шкала
0 до опорного уровня
Количество точек
801
Количество графиков
6
Тип детектора
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)
Операции над графиками
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор
Диапазон ослабления
0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):
<0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C)
<0,3 дБ
Установка опорного уровня
Логарифмическая шкала
-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала
707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C)
1,0 дБ
Погрешность переключения RBW
1 Гц...1 МГц
<0,1 дБ
3 МГц, 10 МГц
<0,3 дБ
Предусилитель (опция RSA3000-PA)
Частотный диапазон
100 кГц…4,5 ГГц
Усиление
20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
300 кГц…3,0 ГГц
<1,6 дБ
3,0 ГГц...4,5 ГГц
<1,8 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
TOI: +10 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА
Время развертки
Нулевой обзор
1 мкс…4000 с
Полоса обзора ≥10 Гц
1 мс... 6000 с
Погрешность времени развертки
Нулевой обзор
5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц
5%
Тип запуска
непрерывный, однократный
ЗАПУСК
Источник
свободный, внешний 1, внешний 2, видео
Задержка
Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц
0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон
100 кГц...4,5 ГГц
Выходной уровень
Диапазон
-40 дБм...0 дБм
Разрешение
1 дБ
Нелинейность (отн. 50 МГц)
±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
Стандартно
10 МГц
Опция RSA3000-B25
25 МГц
Опция RSA3000-B40
40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI
Стандартно
9,3 мкс
Опция RSA3000-B25
7,82 мкс
Опция RSA3000-B40
7,45 мкс
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)
Полоса обзора
RBW1
RBW2
RBW3
RBW4
RBW5
RBW6
40 МГц
26,9
16,9
11,9
9,32
8,07
7,45
25 МГц
38,9
22,9
14,9
10,9
8,82
7,82
10 МГц
86,8
46,8
26,8
16,8
11,8
9,30
1 МГц
807
407
207
107
56,3
31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора
Мин. диапазон / Макс. диапазон
40 МГц
100 кГц / 3,21 МГц
25 МГц
62,8 кГц / 2,01 МГц
10 МГц
25,1 кГц / 804 кГц
1 МГц
2,51 кГц / 80,4 кГц
100 rГц
251 Гц / 8,04 кГц
Максимальная частота дискретизации
51,2 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда
Неравномерность АЧХ
<0,5 дБ
SFDR
<-50 дБн/Гц
Режим Density (Спектральная плотность)
Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
(Распределение мощности во времени)
Мин. время захвата
187,9 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели
RF вход (ВЧ вход)
Разъем N-типа (female)
Импеданс 50 Ом
Выход трекинг-генератора
Разъем N-типа (female)
Импеданс 50 Ом
Вход / Выход источника опорного сигнала
Внутренний источник
Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом
Внешний источник
Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
Вход/Выход внешнего запуска
Вход внешнего запуска 1
Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /
Выход синхронизации
Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень
Другие разъемы
IF выход (выход ПЧ)
Частота 430 МГц ±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
Интерфейсы
USB Host (4 порта)
Разъем A-plug
Версия 2.0
USB Device
Разъем B-plug
Версия 2.0
LAN
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI
Разъем A-plug
Протокол HDMI 1.4b
ОБЩИЕ ДАННЫЕ
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600 пикселей
Размер
10,1"
Количество цветов
24 бит
Поддержка принтера
Сетевой принтер
Память
Внутренняя
512 Мб
Внешняя
USB-флэш накопитель
Питание
Напряжение
AC 100 В… 240 В
Частота
45 Гц… 440 Гц
Потребляемая мощность
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры
410 x 224 х 135 мм
Масса
4,95 кг
Рабочая температура
0 ºC …50 ºC
Стандартная комплектация
Прибор
Кабель питания
Краткое руководство по эксплуатации
Дополнительная комплектация
