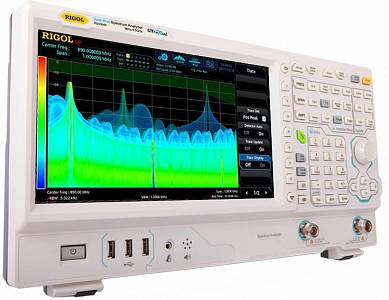

RSA3030-TG Анализатор спектра реального времени с трекинг-генератором
RSA3030-TG Анализатор спектра реального времени с трекинг-генератором
667 035,00 руб.
В корзину Подарок
Краткое описание
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса частот от 9 кГц до 3 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до максимальной частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц - опция), ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без предусилителя), -161 дБм (с предусилителем, опция); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц (25 МГц и 40 МГц - опция); минимальная длительность событий 9,3 мкс (до 7,45 мкс - опция), SFDR <-50 дБн/Гц, 6 типов окон. Трекинг-генератор: частотный диапазон 100 кГц - 3 ГГц, выходной уровень -40 дБм...0 дБм. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм. Масса 4,95 кг.
RSA3030-TG
Подробное описание
Для разработки, настройки и эксплуатации радиоэлектронной аппаратуры в диапазоне до 3,0 ГГц классического анализатора спектра часто бывает недостаточно из-за риска пропуска быстрых переходных процессов. Rigol RSA3030-TG — это прибор, построенный на архитектуре UltraReal , который объединяет функции стандартного супергетеродинного анализатора и высокоскоростного анализатора спектра реального времени со встроенным трекинг-генератором .
Наличие следящего генератора позволяет использовать прибор не только для мониторинга эфира, но и для полноценной характеризации ВЧ-компонентов.
Технология UltraReal: захват сигналов без «слепых зон»
Основная техническая задача RSA3030-TG — обнаружение и анализ нестационарных, импульсных и скрытых сигналов. В режиме реального времени (RTSA) прибор обеспечивает бесшовную обработку данных, исключая временные промежутки, характерные для обычного сканирования.
Полоса анализа в реальном времени (RTBW): 10 МГц в стандартной комплектации (с возможностью расширения до 25 МГц или 40 МГц ).Вероятность перехвата (POI): 100% захват сигналов длительностью от 7,45 мкс с сохранением точности измерения амплитуды.Режимы визуализации: Спектрограмма, Плотность (Density) и Мощность во времени (PVT) позволяют эффективно разделять накладывающиеся друг на друга сигналы и выявлять редкие помехи.
Встроенный трекинг-генератор (TG)
Наличие опции «-TG» расширяет область применения анализатора до задач измерения параметров четырехполюсников:
Снятие амплитудно-частотных характеристик (АЧХ ) фильтров, усилителей и аттенюаторов.
Оценка вносимых и обратных потерь в кабельных сборках.
При использовании внешнего моста — оперативное измерение КСВН антенн во всем диапазоне до 3 ГГц.
Характеристики тракта и чувствительность
RSA3030-TG обладает параметрами, необходимыми для прецизионных работ и анализа слабых сигналов:
Диапазон частот: от 9 кГц до 3,0 ГГц.DANL (средний уровень шума): менее -161 дБм (типично, при включенном предусилителе).Фазовый шум: -102 дБн/Гц при отстройке на 10 кГц (несущая 1 ГГц).Разрешение (RBW): от 1 Гц до 3 МГц.Погрешность: абсолютная погрешность измерения уровня менее 1,0 дБ .
Функциональные режимы и автоматизация
Прибор является гибкой измерительной платформой и поддерживает несколько независимых режимов:
GPSA: Классический сканирующий анализатор спектра общего назначения.RTSA: Анализатор спектра реального времени.EMI (опция): Режим предварительного контроля электромагнитной совместимости. Поддерживает детекторы (пиковый, квазипиковый, СрКв) и стандартные фильтры CISPR.VSA (опция): Векторный анализ сигналов для демодуляции и отладки цифровых видов модуляции.
Эргономика и интерфейсы управления
Управление: Емкостный сенсорный экран 10,1 дюйма с поддержкой Multi-touch упрощает работу с маркерами и навигацию по спектру.Внешний вывод: Интерфейс HDMI для подключения монитора или проектора.Автоматизация: Полная поддержка системы команд SCPI , интерфейсы LAN (LXI) и USB для интеграции прибора в автоматизированные испытательные стенды.
Rigol RSA3030-TG — это надежное решение для инженерных лабораторий, где требуется высокая достоверность данных при анализе спектра и настройке ВЧ-трактов в диапазоне до 3 ГГц.
Возможно, вас также могут заинтересовать другие модели анализаторов Ригол, представленные в нашем каталоге, такие как серия RSA3000N со встроенным векторным анализатором цепей или высокочастотные модели серии RSA5000 для работы в полосе до 6,5 ГГц.
Технические характеристики
Характеристики
Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон
9 кГц…3,0 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота
10 МГц
Точность после калибровки
стандартно
<1 ppm
опция OCXO-C08
<0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C)
стандартно
<0,5 ppm
опция OCXO-C08
<0,005 ppm
Старение
стандартно
<1 ppm/год
опция OCXO-C08
<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер
Разрешение
± полоса обзора / (кол. точек развертки-1)
Погрешность
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц
Погрешность
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон
Нулевая, 100 Гц...максимальная частота (штатно)
Разрешение
2 Гц
Погрешность
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)
1 кГц
<-90 дБн/Гц
10 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
100 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
1 МГц
<-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания
Разрешение ПЧ RBW (-3 дБ )
10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
Погрешность RBW
<5%
Избирательность (60 дБ/3 дБ)
<5:1
Разрешение видео VBW (-3 дБ )
1 Гц… 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ )
200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц)
Диапазон (fц≥10 МГц)
Уровень собственных шумов … +30 дБм
Максимальный уровень на входе
Постоянное напряжение
50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)
Средний уровень шумов (типично)
без предусилителя
9 кГц...100 кГц
<-120 дБм (тип.)
100 кГц...20 МГц
<-135 дБм, <-140 дБм (тип.)
20 МГц…2,7 ГГц
<-138 дБм, <-141 дБм (тип.)
2,7 ГГц…3,0 ГГц
<-136 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц...20 МГц
<-152 дБм, <-160 дБм (тип.)
20 МГц…2,7 ГГц
<-158 дБм, <-161 дБм (тип.)
2,7 ГГц…3,0 ГГц
<-156 дБм, <-161 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)
без предусилителя
100 кГц…3,0 ГГц
<0,7 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц…3,0 ГГц
<1,0 дБ; <0,5 дБ (тип.)
Отображение уровня
Логарифмическая шкала
1 дБ…200 дБ
Линейная шкала
0 до опорного уровня
Количество точек
801
Количество графиков
6
Тип детектора
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)
Операции над графиками
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор
Диапазон ослабления
0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):
<0,3 дБ
Абсолютная амплитудная погрешность
<0,3 дБ
Установка опорного уровня
Логарифмическая шкала
-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала
707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C)
1,0 дБ
Погрешность переключения RBW
1 Гц...1 МГц
<0,1 дБ
3 МГц, 10 МГц
<0,3 дБ
Предусилитель (опция RSA3000-PA)
Частотный диапазон
100 кГц…3 ГГц
Усиление
20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
300 кГц…3,0 ГГц
<1,6 дБ
Гармонические искажения 2-го порядка
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
TOI: +10 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА
Время развертки
Нулевой обзор
1 мкс…4000 с
Полоса обзора ≥10 Гц
1 мс... 6000 с
Погрешность времени развертки
Нулевой обзор
5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц
5%
Тип запуска
непрерывный, однократный
ЗАПУСК
Источник
свободный, внешний 1, внешний 2, видео
Задержка
Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц
0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон
100 кГц...3,0 ГГц
Выходной уровень
Диапазон
-40 дБм...0 дБм
Разрешение
1 дБ
Нелинейность (отн. 50 МГц)
±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
Стандартно
10 МГц
Опция RSA3000-B25
25 МГц
Опция RSA3000-B40
40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI
Стандартно
9,3 мкс
Опция RSA3000-B25
7,82 мкс
Опция RSA3000-B40
7,45 мкс
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
Полоса обзора
RBW1
RBW2
RBW3
RBW4
RBW5
RBW6
40 МГц
26,9
16,9
11,9
9,32
8,07
7,45
25 МГц
38,9
22,9
14,9
10,9
8,82
7,82
10 МГц
86,8
46,8
26,8
16,8
11,8
9,30
1 МГц
807
407
207
107
56,3
31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора
Мин. диапазон / Макс. диапазон
40 МГц
100 кГц / 3,21 МГц
25 МГц
62,8 кГц / 2,01 МГц
10 МГц
25,1 кГц / 804 кГц
1 МГц
2,51 кГц / 80,4 кГц
100 кГц
251 Гц / 8,04 кГц
Максимальная частота дискретизации
51,2 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда
Неравномерность АЧХ
<0,5 дБ
SFDR
<-50 дБн/Гц
Режим Density (Спектральная плотность)
Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
Мин. время захвата
187,9 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели
RF вход (ВЧ вход)
Разъем N-типа (female)
Выход трекинг-генератора
Разъем N-типа (female)
Вход / Выход источника опорного сигнала
Внутренний источник
Частота 10 МГц
Внешний источник
Частота 10 МГц±5 ppm
Вход/Выход внешнего запуска
Вход внешнего запуска 1
Разъем BNC-тип (female)
Вход внешнего запуска 2 /
Разъем BNC-тип (female)
Другие разъемы
IF выход (выход ПЧ)
Частота 430 МГц±20 МГц
Интерфейсы
USB Host (4 порта)
Разъем A-plug
USB Device
Разъем B-plug
LAN
Разъем 100/1000Base, RJ-45LXI Core 2011 Device
HDMI
Разъем A-plug
ОБЩИЕ ДАННЫЕ
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600 пикселей
Размер
10,1"
Количество цветов
24 бит
Поддержка принтера
Сетевой принтер
Память
Внутренняя
512 Мб
Внешняя
USB-флэш накопитель
Питание
Напряжение
AC 100 В… 240 В
Частота
45 Гц… 440 Гц
Потребляемая мощность
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры
410 x 224 х 135 мм
Масса
4,95 кг
Рабочая температура
0 ºC …50 ºC
Стандартная комплектация
Прибор
Кабель питания
Краткое руководство по эксплуатации
Дополнительная комплектация
