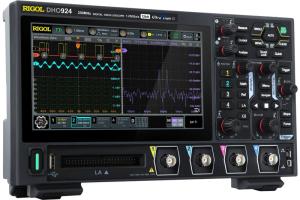

Cерия осциллографов высокого разрешения Rigol DHO900 - в Госреестре СИ

05.04.2026

По результатам положительных испытаний с целью утверждения типа внесены в Государственный реестр средств измерений цифровые осциллографы высокого разрешения RIGOL DHO9ZZ (DHO900).

Осциллографы DHO9ZZ имеют четыре модификации DHO914, DHO914S, DHO924, DHO924S, отличающиеся верхней границей полосы пропускания (125 или 250 МГц) и наличием или отсутствием встроенного генератора сигналов. Все модели имеют аппаратное разрешение АЦП 12 бит.

Технические характеристики

Параметр / модель		DHO914	DHO914S	DHO924	DHO924S
Полоса пропускания		125 MГц		250 МГц
Количество каналов		4 аналоговых + 16 цифровых (с пробником PLA2216)
Макс. скорость захвата осциллограмм		30000 осц./сек (векторный режим) 1000000 осц./сек (режим UltraAcquire)
Время нарастания		≤2,8 нс		≤1.4 нс
Макс. дискретизация (реальное время)		1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала)
Глубина записи		50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала)
Входной импеданс		1 MОм ±1% || 15 пФ ±3 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		200 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Генератор сигналов		нет	1 канал, 2 мГц ~ 25 МГц	нет	1 канал, 2 мГц ~ 25 МГц
Анализатор АЧХ		нет	диаграммы Боде, 10 Гц...24.99 МГц	≤нет	диаграммы Боде, 10 Гц...24.99 МГц
Дисплей		7" , емкостной сенсорный мультитач , 1024 х 600 точек
Операционная система		Android

Срок действия свидетельства 06.02.2031.
Номер в Государственном реестре СИ РФ 97631-26..
