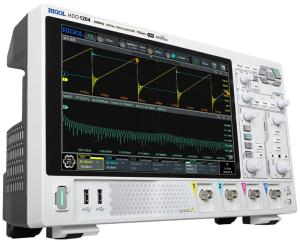

Цифровые осциллографы высокого разрешения Rigol серии DHO1000Z в Госреестре СИ РФ
05.02.2026
Приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 143 утвержден тип средств измерений на осциллографы цифровые RIGOL DHO1ZZZ. Данная серия представлена шестью моделями с полосами пропускания от 70 до 200 МГц с разрешением АЦП 12 бит.
Основные возможности серии DHO1000
- Процессор собственной разработки "Centaurus"
- 2 или 4 измерительных канала
- Полоса пропускания 70 / 100 /200 МГц
- Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
- Ультранизкий уровень шумов
- Частота дискретизации до 2 Гвыб/сек
- Максимальная глубина записи до 100 миллионов точек
- Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
- Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
- Расширенная система синхронизация , включающая 17 типов запуска стандартно
- Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке без установки дополнительных опций
- Вход внешнего запуска
- Дружественный экранный интерфейс
- Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
- Интерфейсы USB Device, USB Host, LAN, HDMI
Технические характеристики
|
DHO1072 DHO1074 |
DHO1102 DHO1104 |
DHO1202 DHO1204 |
||
|---|---|---|---|---|
| Полоса пропускания | 70 MГц | 100 МГц |
200 МГц |
|
| Количество каналов |
2 аналоговых + внешний запуск (DHO1072, DHO1102, DHO1202) 4 аналоговых + внешний запуск (DHO1074, DHO1104, DHO1204) |
|||
|
Макс. скорость захвата осциллограмм |
50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire) |
|||
| Время нарастания (50 Ом), тип |
≤5 нс |
≤3,5 нс |
≤1.75 нс |
|
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала) | |||
| Глубина записи |
50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально |
|||
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ | |||
| Вертикальное разрешение | 12 бит, 16 бит в режиме высокого разрешения | |||
| Вертикальное отклонение (1 МОм) | 500 мкВ/дел ~ 10 В/дел | |||
| Регистратор | до 500000 кадров | |||
|
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
|||
| Анализ протоколов | Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||
| Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
|||
| Частотомер | 6 разрядов | |||
| Дисплей | 10,1" , емкостной сенсорный мультитач , 1280 х 800 точек | |||
| Операционная система | Android | |||
Срок действия свидетельства 29.01.2031. Номер в Государственном реестре СИ РФ 97534-26.
