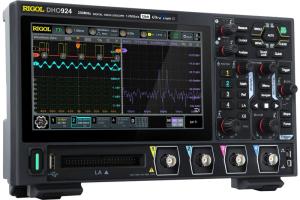

DHO900 – новая серия осциллографов высокого разрешения Rigol

26.09.2023

Еще одна новая серия осциллографов высокого разрешения появилась в ассортименте измерительного оборудования, производимого компанией Rigol Technologies Co, LTD. Серия осциллографов DHO900 представлена четырьмя четырехканальными моделями с полосами пропускания 125 и 250 МГц. Новые приборы построены по концепции "N в 1" и включают в одном корпусе: цифровой осциллограф, логический анализатор, анализатор протоколов, а для моделей с индексом "-S" дополнительно генератор сигналов и измеритель АЧХ. Новые осциллографы серии DHO900 имеют аппаратное разрешение по вертикали 12 бит, ультранизкий уровень шумов и широкий диапазон вертикальных разверток от 200 мкВ/дел до 10 В/дел, что позволяет проводить точный анализ зашумленных сигналов.

Основные возможности серии DHO900

• Концепция "N в 1"
• Полоса пропускания 125 и 250 МГц
• Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
• Ультранизкий уровень шумов
• Частота дискретизации до 1,25 Гвыб/сек
• Максимальная глубина записи до 50 миллионов точек
• Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
• Диапазон вертикальных разверток от 200 мкВ/дел до 10 В/дел
• Расширенная система синхронизация , включающая 17 типов запуска стандартно
• Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке без установки дополнительных опций
• Дружественный экранный интерфейс
• Cенсорный экран высокой четкости размером 7" и разрешением 1024х600 точек
• Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики

Параметр / модель		DHO914	DHO914S	DHO924	DHO924S
Полоса пропускания		125 MГц		250 МГц
Количество каналов		4 аналоговых + 16 цифровых (с пробником PLA2216)
Макс. скорость захвата осциллограмм		30000 осц./сек (векторный режим) 1000000 осц./сек (режим UltraAcquire)
Время нарастания		≤2,8 нс		≤1.4 нс
Макс. дискретизация (реальное время)		1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала)
Глубина записи		50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала)
Входной импеданс		1 MОм ±1% || 15 пФ ±3 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		200 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Генератор сигналов		нет	1 канал, 2 мГц ~ 25 МГц	нет	1 канал, 2 мГц ~ 25 МГц
Анализатор АЧХ		нет	диаграммы Боде, 10 Гц...24.99 МГц	≤нет	диаграммы Боде, 10 Гц...24.99 МГц
Дисплей		7" , емкостной сенсорный мультитач , 1024 х 600 точек
Операционная система		Android
