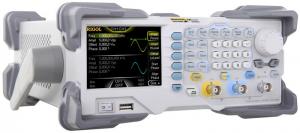

Генераторы сигналов произвольной формы Rigol серии DG1000Z включены в Госреестр СИ!

03.03.2021

По результатам положительных испытаний для целей утверждения типа приказом Федерального агентства по техническому регулированию и метрологии № 2175 от 23 декабря 2020 г включены в Госреестр СИ РФ генераторы сигналов произвольной формы Rigol серии DG1000Z.

В сфере метрологического контроля и надзора до 23 декабря 2025 года можно использовать модели: DG1022Z, DG1032Z, DG1062Z.

Основные харакетристики приборов:

  • Технология SiFi - точное восстановление сигнала (джиттер 200 пс)
  • Количество встроенных форм сигналов - 160
  • Стабильность частоты ±1 ppm
  • Фазовый шум -125 дБн/Гц @ 10 кГц
  • Генератор гармоник (до 8-го порядка)
  • Частотомер (7 разрядов, 200 МГц)

DG1022Z DG1032Z DG1062Z
Макс.частота генерации 25 МГц 30 МГц 60 МГц
Количество каналов 2 2 2
Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц 1 мкГц ~ 30 МГц 1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц 1 мкГц ~ 25 МГц 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц 1 мкГц ~ 15 МГц 1 мкГц ~ 25 МГц
пилообразный сигнал 1 мкГц ~ 500 кГц 1 мкГц ~ 500 кГц 1 мкГц ~ 1 МГц
гармоники 1 мкГц ~ 10 МГц 1 мкГц ~ 10 МГц 1 мкГц ~ 20 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ) полоса 30 МГц (-3дБ) полоса 60 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц 1 мкГц ~ 10 МГц 1 мкГц ~ 20 МГц
Амплитуда сигнала (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
Глубина памяти 2 М точек (16 М точек - опция) 8 М точек (16 М точек - опция)
Вертикальное разрешение ЦАП 14 бит
Частота дискретизации 200 Мвыб/сек
Типы модуляции AM, FM, PM, ASK, FSK, PSK, PWM
Интерфейсы USB устройство, USB хост , LAN
Дисплей ЖК, 3,5" TFT, 320 х 240, 16 млн.цветов

Номер в Государственном реестре средств измерений 56011-20 (Номер записи в системе ФГИС «Аршин»: 179324).
