Новая серия комбинированных осциллографов Rigol MSO5000. 7 приборов в 1 корпусе.

23.11.2018

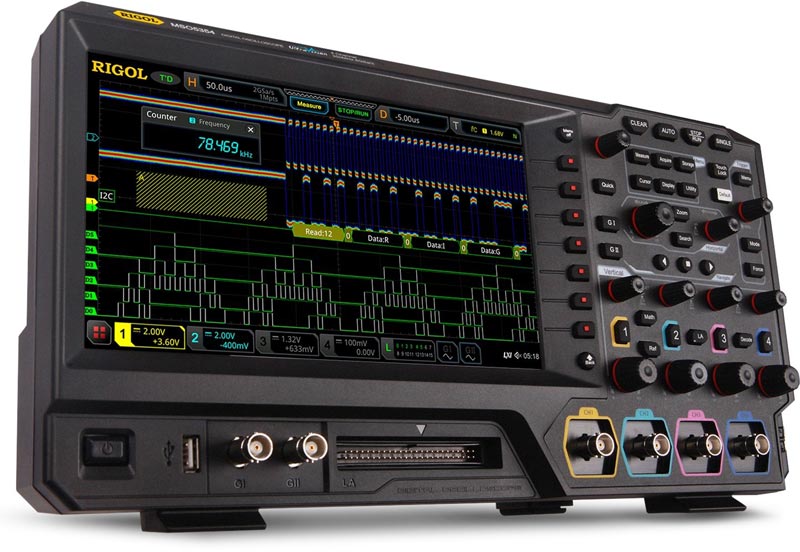

Компания Rigol Technologies, Inc выпустила новую серию комбинированных осциллографов MSO5000.

Серия MSO5000 построена на процессоре собственной разработки "Phoenix" с использование новейшей технологии Ultravision 2, что позволило добиться непревзойденной производительности для осциллографов данного класса.

Новые приборы могут объединять в одном корпусе до семи измерительных приборов:

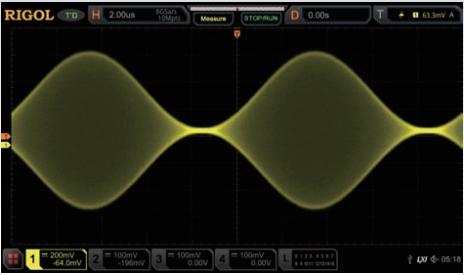

Цифровой осциллограф
  • Два (MSO5102, MSO5072) или четыре (MSO5354, MSO5204, MSO5104, MSO5074) канала
    с возможностью программного апгрейда двухканальных моделей до четырехканальных.
  • Полоса пропускания моделей: 350 МГц (MSO5354), 200 МГц (MSO5204), 100 МГц (MSO5104 и MSO5102),
    70 МГц (MSO5074 и MSO5072)
  • Возможность увеличения полосы пропускания любых моделей до 350 МГц
  • Максимальная дискретизация до 8 Гвыб/сек в реальном времени
  • Максимальная глубина записи 100 М точек (стандартно) и до 200 М точек (опция)
  • Скорость захвата осциллограмм до 500000 осц/сек
  • Расширенная система синхронизации, включая зональный триггер

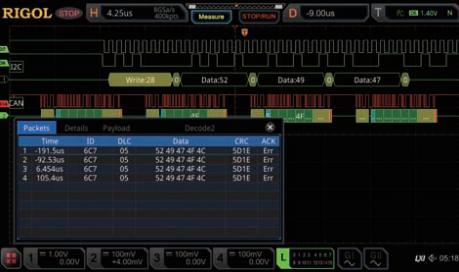

Логический анализатор
  • 16 каналов при покупке пробника PLA2216
  • Максимальная глубина записи 25 М точек для цифровых каналов
  • Частота дискретизации до 1 Гвыб/сек
  • Функция записи и воспроизведения
  • Одновременный анализ и отображение цифровых и аналоговых сигналов

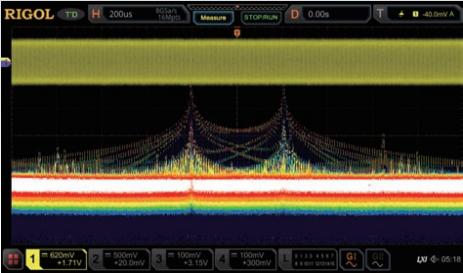

Анализатор спектра
  • Расширенный анализ спектров в реальном времени на основе БПФ (FFT)
  • Максимальная память до 1 М точек
  • Частота анализа: до максимальной аналоговой полосы осциллографа
  • Одновременное отображение до четырех групп операций
  • Независимая цветовая персистенция для БПФ
  • Поддержка до 15 пиков в функции поиска и таблице событий
  • 6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник)

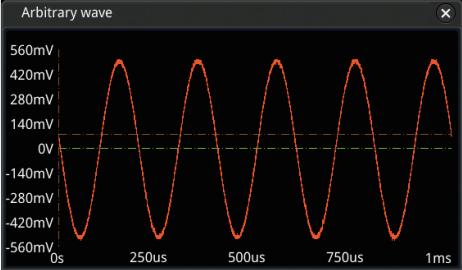

Генератор сигналов (опция MSO5000-AWG)
  • Два выходных канала
  • До 13 предустановленных форм
  • Максимальная частота генерации 25 МГц
  • Частота дискретизации до 250 Мвыб/сек
  • Режимы модуляции (АМ, ЧМ, ШИМ), свипирования и пакетный режим

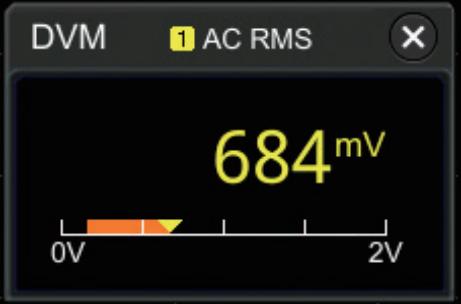

Цифровой вольтметр
  • 3 разряда
  • Функции измерения напряжения DC/AC, RMS/AC+DC RMS
  • Звуковая сигнализация выхода за пределы измерения
  • Отображение результатов измерения в цифровой форме и на аналоговой шкале

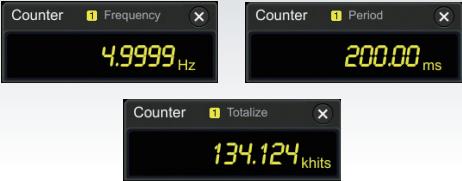

Частотомер
  • Функции измерения: частота. период, счет импульсов
  • Максимальное разрешение до 6 разрядов
  • Максимальная частота до максимальной аналоговой полосы осциллографа
  • Максимальная разрядность счетчика 48 бит

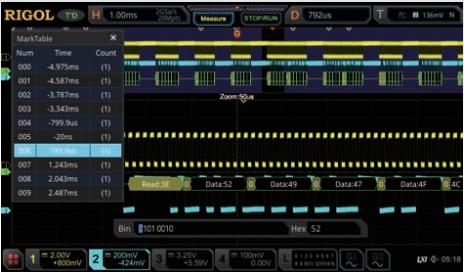

Анализатор протоколов
  • RS-232 / UART декодирование - опция MSO5000-COMP
  • I²C / SPI декодирование - опция MSO5000-EMBD
  • LIN / CAN декодирование - опция MSO5000-AUTO
  • FlexRay декодирование - опция MSO5000-FLEX
  • I²S декодирование - опция MSO5000-AUDIO
  • MIL-STD-1553 декодирование - опция MSO5000-AERO

Аналогично другой новой серии осциллографов Rigol DS/MSO7000 в MSO5000 используется сенсорный мультитач дисплей, правда меньшего размера (9 - дюймов) с разрешением 1024х600 точек, который позволяет проводить управление прибором и измерения при помощи касаний и жестов.

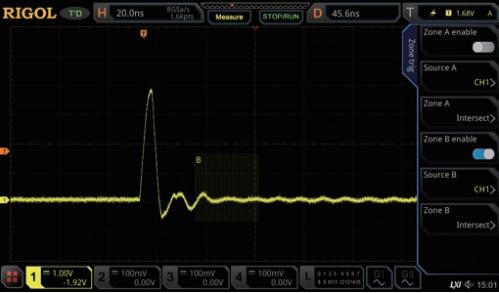

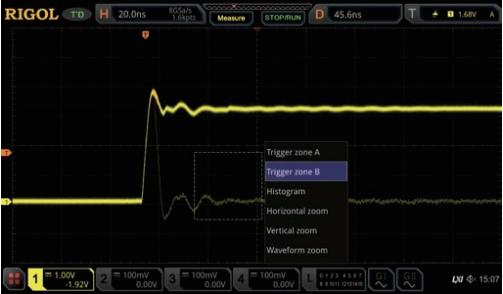

Наличие сенсорного дисплея открыло возможность применения в MSO5000 еще одной нужной и интересной новинке - зональному триггеру. Такой тип триггера очень удобен при отладке сложных сигналов. При его использовании пользователь выделяет (рисует) на сигнале одну или две прямоугольные области по событиям, в которых требуется произвести запуск

Зональный триггер может работать с другими 20 типами триггеров, и также поддерживает декодирование, запись формы сигнала и результатов теста Годен / Не годен и может быть особенно полезен при отладке сложных сигналов.
