Свидетельство об утверждении типа СИ на генераторы сигналов Rigol серии DG4000 продлено!
16.10.2018

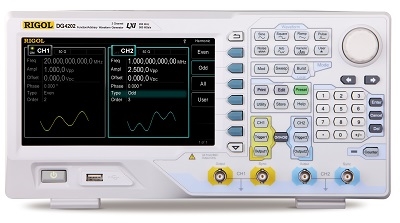

До 30.08.23 г. продлен срок действия свидетельства об утверждении типа СИ на 2х-канальные цифровые генераторы сигналов Rigol DG4000.
Генераторы DG4000 способны производить до 150 произвольных форм сигнала с максимальными частотами до 200 МГц (DG4202) / 160 МГц (DG4162) / 100 МГц (DG4102) / 60 МГц (DG4062) и разрешением 1 мкГц.
| Форма сигнала |
DG4062 |
DG4102 |
DG4162 |
DG4202 |
|---|---|---|---|---|
| синусоидальный сигнал | 1 мкГц ~ 60 МГц | 1 мкГц ~ 100 МГц | 1 мкГц ~ 160 МГц | 1 мкГц ~ 200 МГц |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 50 МГц | 1 мкГц ~ 60 МГц |
| импульсный сигнал | 1 мкГц ~ 15 МГц | 1 мкГц ~ 25 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 50 МГц |
| пилообразный сигнал | 1 мкГц ~ 1 МГц | 1 мкГц ~ 3 МГц | 1 мкГц ~ 4 МГц | 1 мкГц ~ 5 МГц |
| гармоники | 1 мкГц ~ 30 МГц | 1 мкГц ~ 50 МГц | 1 мкГц ~ 80 МГц | 1 мкГц ~ 100 МГц |
| белый шум (Гаусс) | полоса 60 МГц (-3дБ) | полоса 80 МГц (-3дБ) | полоса 120 МГц (-3дБ) | полоса 120 МГц (-3дБ) |
| специальной формы | 1 мкГц ~ 15 МГц | 1 мкГц ~ 25 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 50 МГц |
Универсальные генераторы данной серии способны также формировать гармонические и модулированные (AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM) сигналы и осуществлять работу в режимах качания частоты, пачек импульсов, генерации гармоник.
Другие характеристики генераторов Rigol DG4000:
- Количество каналов: 2
- Стабильность частоты: ±2 ppm
- ЦАП:14 бит, дискретизация: 500 Мвыб/сек
- Глубина памяти: 16 К точек
- Количество встроенных форм сигналов: 150
- Фазовый шум: 115 дБн/Гц@ 10 кГц
- Генератор гармоник (до 16-го порядка)
- Частотомер (7 разрядов, 200 МГц) со статистической обработкой
- Интерфейсы USB устройство, 2хUSB хост , LAN
- Дисплей ЖК, 7" TFT, 800 х 480, 16 млн.цветов
