Новинка! Программируемые электронные нагрузки Rigol серии Dl3000

16.06.2017

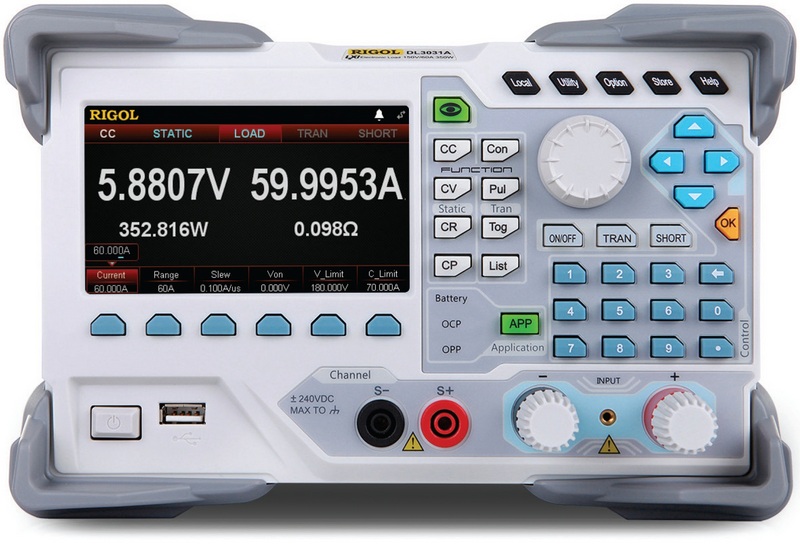

Компания Rigol Technologies, Inc представила новый продукт - программируемые электронные нагрузки серии DL3000.



Новая серия представлена двумя моделями с максимальной мощностью 200 Вт (DL3021 и DL3021A) и двумя моделями с мощностью 350 Вт (DL3031 и DL3031A).
Все модели могут работать, как в статических, так и динамических режимах.

При работе в статических режимах пользователям доступны четыре варианта работы:
  • постоянный ток (CC)
  • постоянное напряжение (CV)
  • постоянное сопротивление (CR)
  • постоянная мощность (CP)
Динамический режим классически реализован тремя вариантами:
  • Непрерывный режим

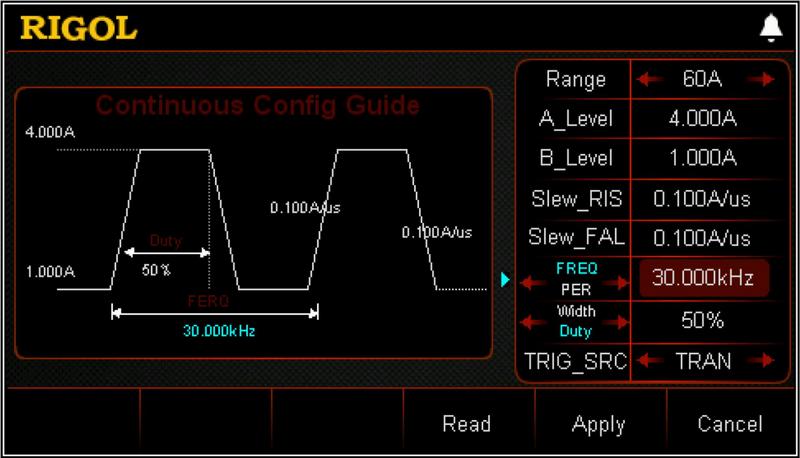

Позволяет нагрузке периодически переключается между двух уровней. Такой режим может быть использован для проверки переходных характеристик тестируемых устройств. При этом максимальная частота переключения может быть установлена до 30 кГц (для моделей с индексом "A").


  • Импульсный режим
Импульс с заданной длительностью начинает формироваться по приходу запускающего сигнала
  • Переключаемый режим
Импульс начинает и заканчивает формироваться по приходу запускающих сигналов.

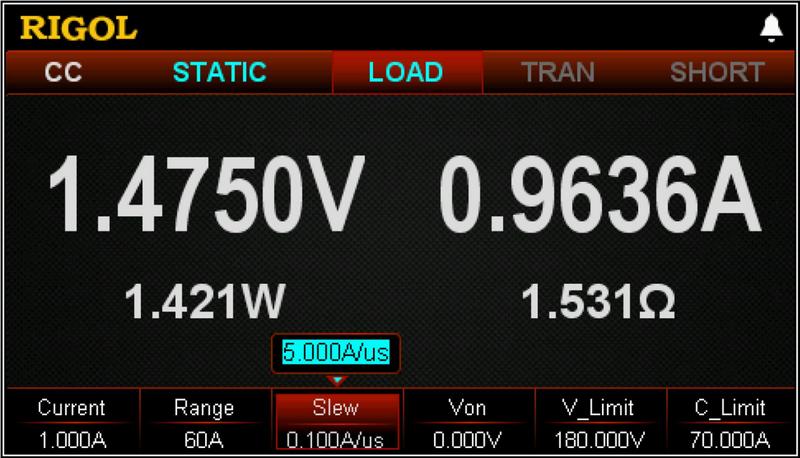

При этом в динамическом режиме можно регулировать скорость нарастания тока, т.е. фактически длительность переходного процесса. Модели с индексом "A" (DL3021A и DL3031A) имеют большую скорость нарастания фронтов по сравнению с моделями DL3021 и DL3031. Например, для модели DL3031A пользователям доступна регулировка скорости нарастания от 0.001 A/мкс до 5 А/мкс.

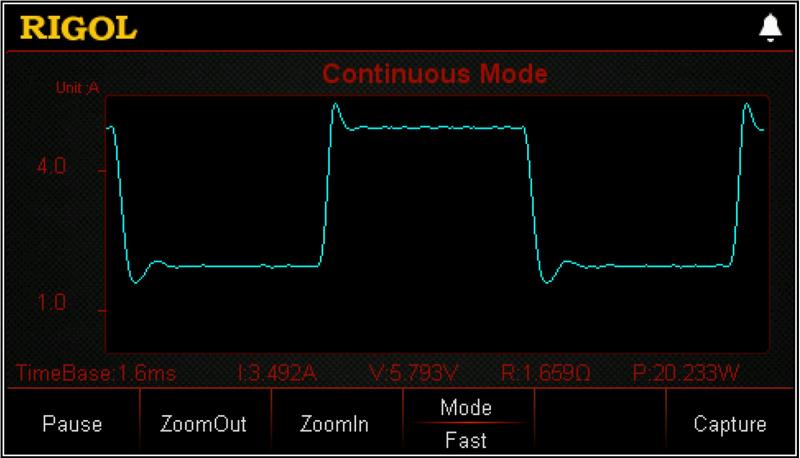

В новых электронных нагрузках на дисплее прибора отображаются все текущие параметры тестирования и не только в цифровом виде. Наглядность отображения текущих процессов можно улучшить, включив (всего лишь одной кнопкой) просмотр в графическом виде.



В графическом режиме можно не только наблюдать в динамике изменение параметров, но и приостанавливать на время отображение сигнала, выполнять растяжку, сжатие и захват формы сигнала.

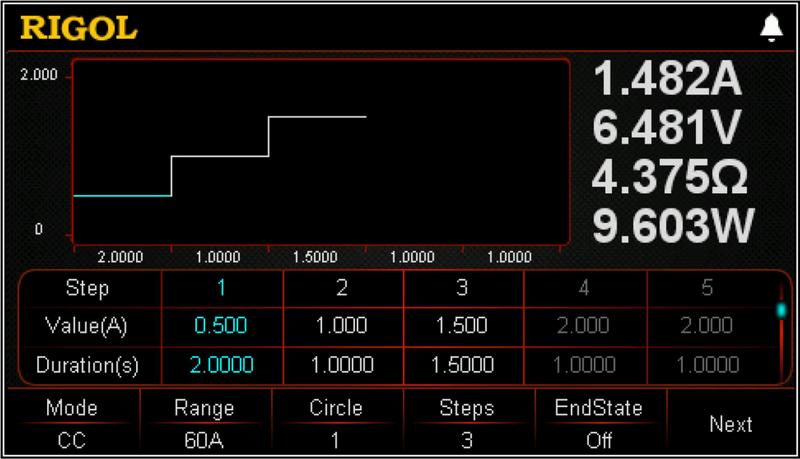

Разновидностью динамического режима можно назвать и функцию работы по списку (тайминг), когда нагрузка переключается между заданными уровнями через установленное пользователем время. Таким образом, пользователь сам программирует переключение нагрузки.



В новых нагрузках Rigol DL3000 возможно создание до 512 шагов таких последовательных переключений

Кроме вышеперечисленных режимов работы, программируемые электронные нагрузки Rigol серии DL3000 позволяют выполнять:

  • проверку защиты от перегрузки по току (OCP)
  • проверку защиты от перегрузки по мощности (OPP)
  • тестирование батарей
  • тестирование на короткое замыкание.

Для предотвращения непроизвольной порчи оборудования электронные нагрузки Rigol имеют развернутую систему защиты от перегрузки. Все модели снабжены системой защиты от перегрузки по напряжению, по току, по мощности, от перегрева, от смены полярности. При возникновении перегрузки электронная нагрузка Rigol автоматически немедленно отключит свой вход и выдаст на дисплей сообщение об этом.

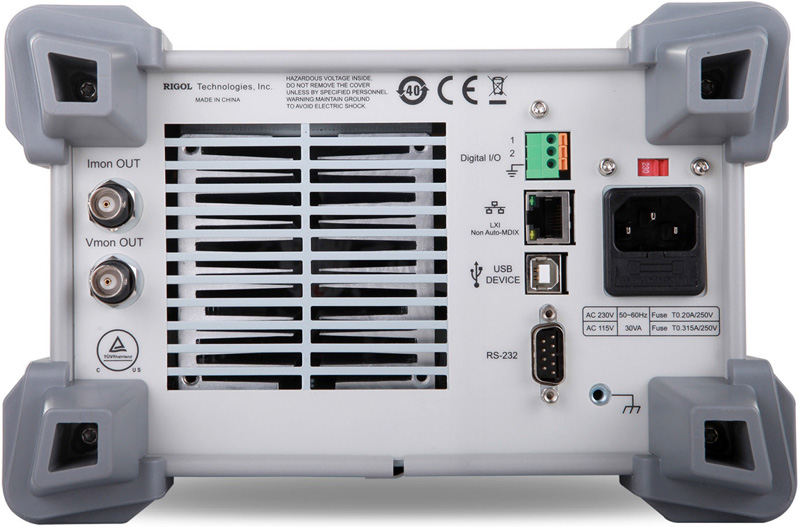

Как и все приборы Rigol электронные нагрузки DL3000 имеют разнообразные интерфейсы для связи с ПК, дистанционного программирования и сохранения данных. В штатной комплектации на нагрузках установлены интерфейсы USB-device, USB-host, RS-232, но опционально доступны LAN (с поддержкой LXI), GPIB (через модуль USB-GPIB) и цифровой порт ввода/вывода Digital I/O.



В настоящее время модельный ряд программируемых электронных нагрузок Rigol выглядит следующим образом


DL3021 DL3021A DL3031 DL3031A
Макс.мощность 200 Вт 350 Вт
Входной ток 0 ~ 40 A 0 ~ 60 A
Входное напряжение 0 ~ 150 В
Мин.рабочее напряжение 40 A@1 В 60 A@1,3 В
Базовая точность ±0,05%
Наилучшее разрешение 0,1 мА / 1 мВ
Частота переключения 0,001 Гц~15 кГц 0,001 Гц~30 кГц 0,001 Гц~15 кГц 0,001 Гц~30 кГц
Скорость нарастания 0,001 A/мкс~2,5 A/мкс 0,001 A/мкс~3 A/мкс 0,001 A/мкс~2,5 A/мкс 0,001 A/мкс~5 A/мкс

Приобрести новые программируемые электронные нагрузки серии DL3000 можно у официального дистрибьютора компании Rigol Technologies, Inc на территории РФ - ООО "Ирит".
