Новая серия цифровых осциллографов Rigol DS4000E

09.08.2016

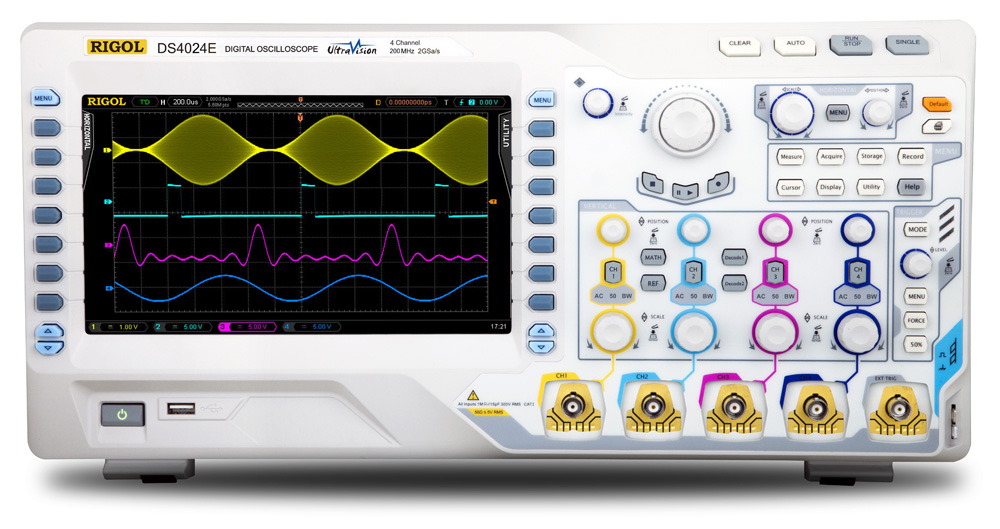

Компания Rigol Technologies, Inc выпустила новую серию цифровых осциллографов Rigol DS4000E.



Новые приборы являются функциональным аналогом осциллографов серии DS4000 с упрощенными параметрами. Т.е., фактически, новые цифровые осциллографы серии DS4000E по своим возможностям занимают промежуточное положение между приборами серий DS4000 и DS2000

Параметр / Серия	DS4000	DS4000E	DS2000A
Полоса пропускания	100 МГц 200 МГц 350 МГц 500 МГц	100 МГц 200 МГц	70 МГц 100 МГц 200 МГц 300 МГц
Количество аналоговых каналов	2 или 4	4	2
Макс. частота дискретизации	4 Гвыб/сек (2 Гвыб/сек на каждый канал)	2 Гвыб/сек на каждый канал	2 Гвыб/сек (1 Гвыб/сек на каждый канал)
Макс. глубина записи	140 М точек	14 М точек на канал	14 М точек
Макс. скорость захвата осциллограмм	110 000 осц/сек	60 000 осц/сек	50 000 осц/сек

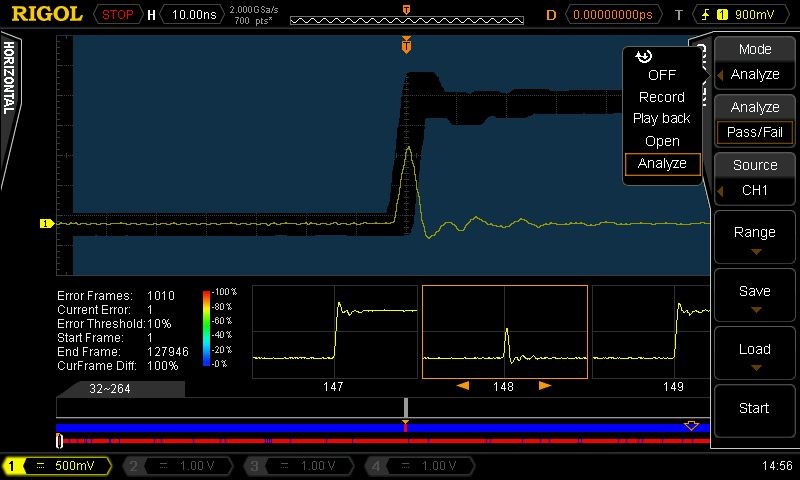

Автоматический покадровый регистратор	До 200 000 кадров	До 127 000 кадров	До 65 000 кадров
Интерфейсы	USB Host, USB-device, LAN, VGA, выход AUX (TrigOut / PassFail / Fast / GND), 10 MHz input / output	USB Host, USB-device, LAN, VGA, выход AUX (TrigOut / PassFail / Fast / GND), 10 MHz input / output	USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
Дисплей	9" WVGA	9" WVGA	8" WVGA

Для удобства работы с осциллограммами в осциллографах серии DS4000E, также как и в сериях DS/MSO1000Z, DS/MSO2000A, DS/MSO4000 и DS6000 применена инновационная технология UltraVision

Среди основных возможностей осциллографов Rigol DS4000/MSO4000 можно выделить:

высокая скорость захвата осциллограмм (до 60000 осц./сек)	большая глубина записи до 140 млн.точек (14 миллионов точек на канал)

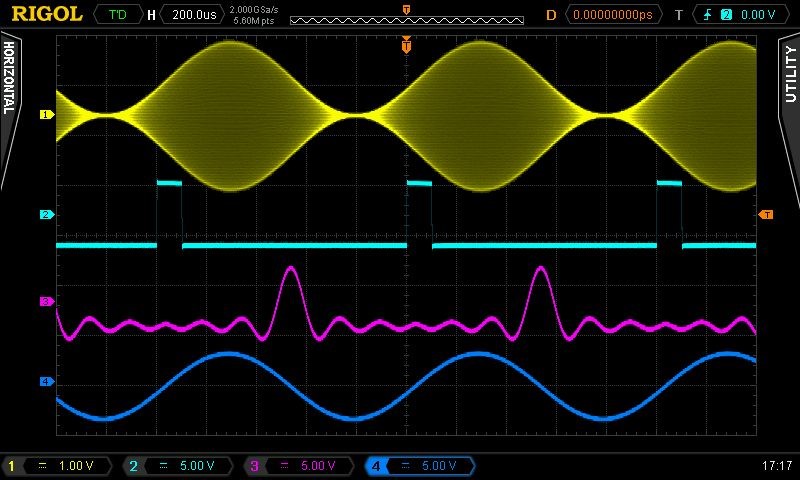

256 градаций яркости при отображении сигнала	отображение 4-х каналов одновременно

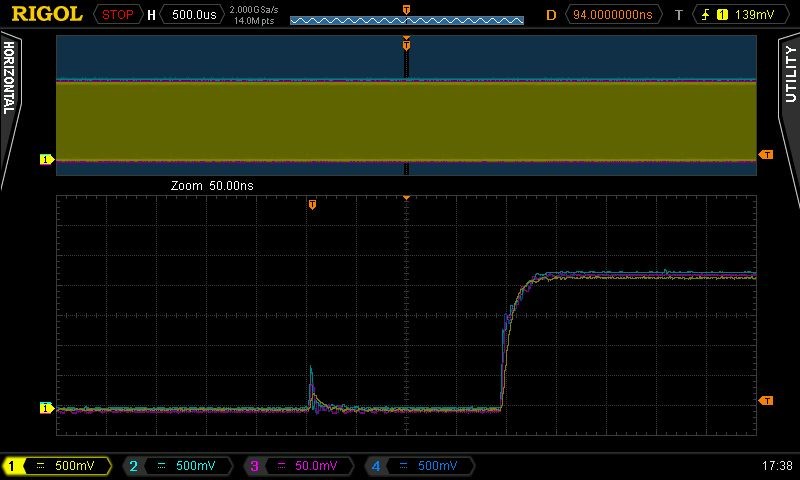

Одновременный просмотр сигнала и фрагмента	Функция тестирования по маске (Pass / Fail)
математические операции над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )	автоматические измерения со статистической обработкой информации
Расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других, а также возможность запуска для последовательных шин: I2C, RS-232/UART, SPI, CAN, FlexRay, LIN, USB
I2C	RS-232 / UART

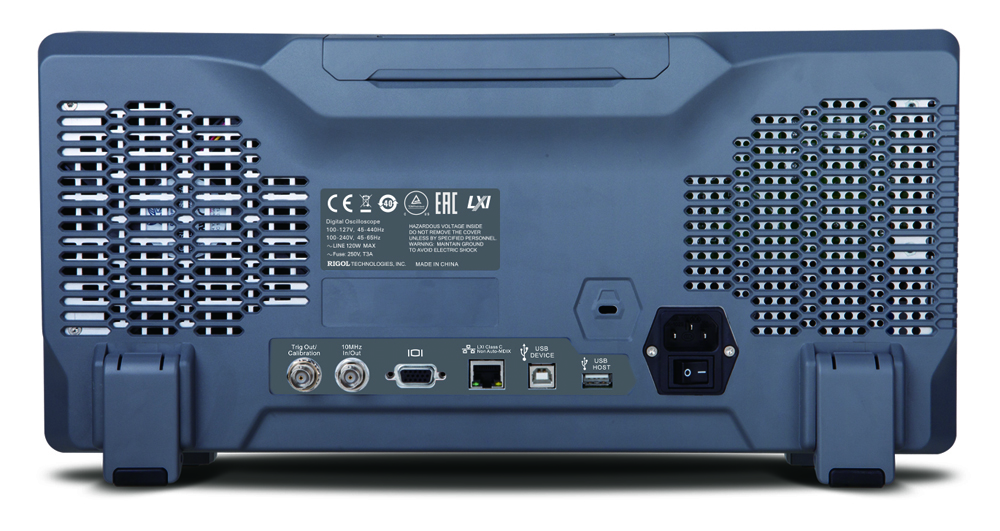

Все осциллографы Rigol серии MSO/DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut / PassFail / Fast / GND / Calibration).


Упрощение характеристик новых цифровых осциллографов серии DS4000E по сравнению с моделями серии DS4000, естественно, сказалось на цене прибора. Серия DS4000E дешевле приборов серии DS4000 более чем на 20%!

Цифровые осциллографы Rigol серии DS4000E доступны к поставке по привлекательным ценам.
