Новая серия анализаторов спектра экономного класса Rigol!

09.06.2016

Информируем о выпуске новой серии анализаторов спектра Rigol DSA700.

Серию DSA700 Rigol позиционирует как бюджетную, и в линейке анализаторов спектра Rigol эти приборы будут являться младшей серией по отношению к серии DSA800, а, конкретно, к модели DSA815.

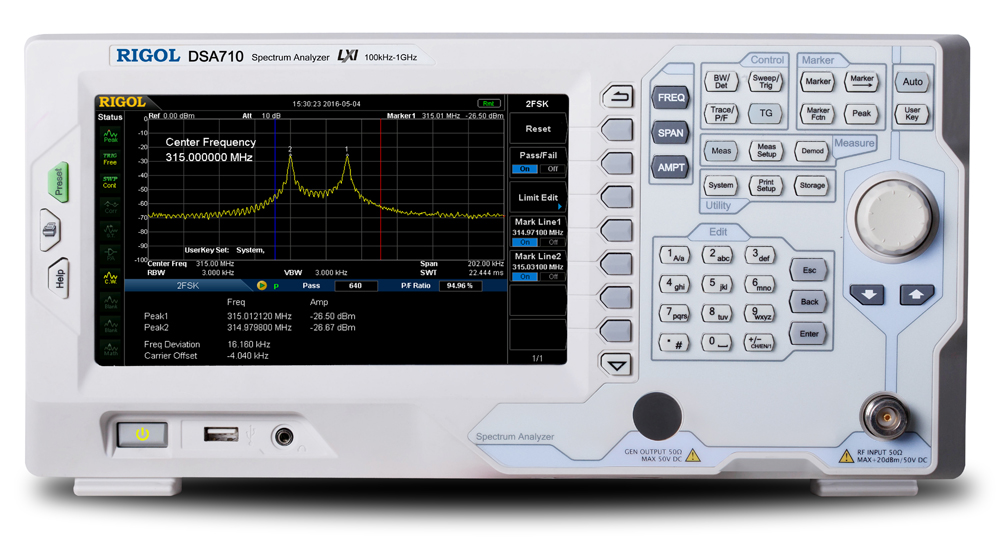

В серию анализаторов спектра Rigol DSA700 вошли две модели с максимальной полосой до 500 МГц (DSA705) и 1 ГГц (DSA710).

По внешнему виду DSA700 и DSA800 одинаковые



но по некоторым характеристикам анализаторы DSA700 серии немного уступают спектроанализаторам DSA815.

Параметр DSA815 DSA710 DSA705
Частотный диапазон 9 кГц - 1,5 ГГц 100 кГц - 1 ГГц 100 кГц - 500 МГц
Уровень собственных фазовых шумов <-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
Наилучшее разрешение полосы
пропускания ПЧ (-3 дБ )
10 Гц 100 Гц 100 Гц
Полоса пропускания ПЧ (-6 дБ ) 200 Гц, 9 кГц, 120 кГц (опция DSA800-EMI)
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
Минимальный уровень собственных шумов (типичное) -135 дБм (предусил.)
-115 дБм (без п/у)
-130 дБм (предусил.)
-110 дБм (без п/у)
-130 дБм (предусил.)
-110дБм (без п/у)
Расширенные измерения опция DSA800-AMK
Интерфейсы USB host, USB device, LAN (LXI); GPIB (опция, через адаптер USB-GPIB)
Дисплей 8" WVGA
Трекинг-генератор Модель DSA815-TG нет нет

Благодаря экономной цене новые анализаторы спектра Rigol могут найти широкое применение, т.к. в данных моделях функциональность такая же, как в DSA815 и даже появились дополнительные функции.

Анализаторы спектра DSA705 и DSA710 имеют:
  • Уровень собственных шумов (до -130 дБм с включенным предусилителем) для более точного анализа сигналов на фоне шумов

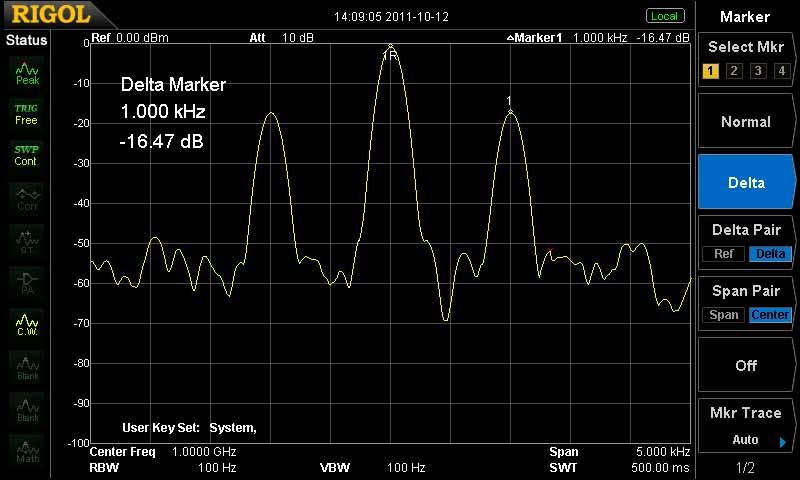

  • Лучшее разрешение фильтров ПЧ: 100 Гц… 1 МГц, с шагом 1-3-10, что позволяет выделять два сигнала с близкими частотами

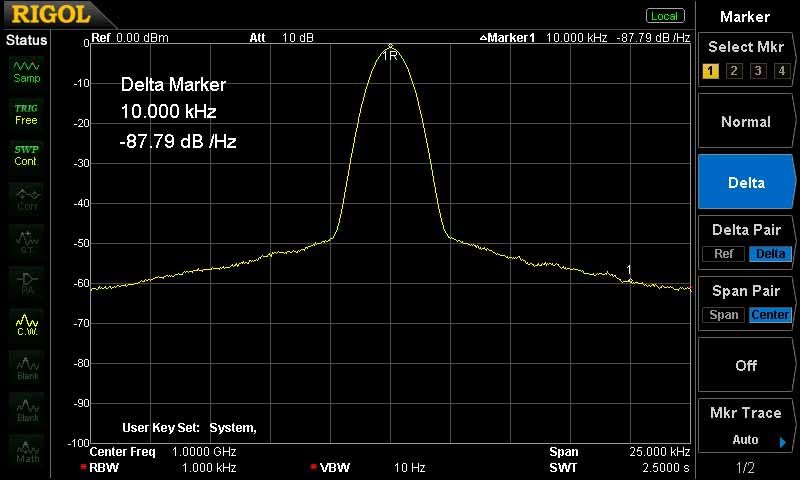

  • Плотность фазовых шумов не более -98 дБн/Гц @ 10 кГц , против -80 дБн/Гц @ 10 кГц у DSA815

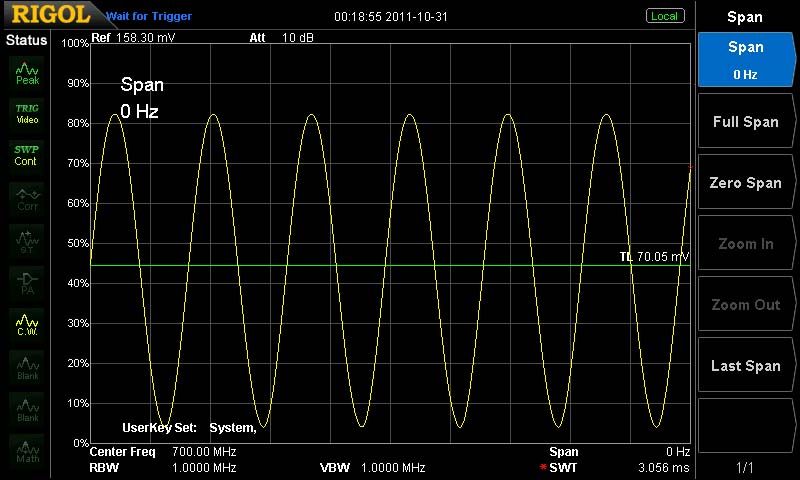

  • Нулевая полоса обзора для демодуляции АМ-сигналов

Аналогично DSA815 в новых приборах имеются возможность:
  • проведения маркерных измерений
  • составления таблицы пиковых значений вывод



  • сравнения до четырех различных спектрограмм

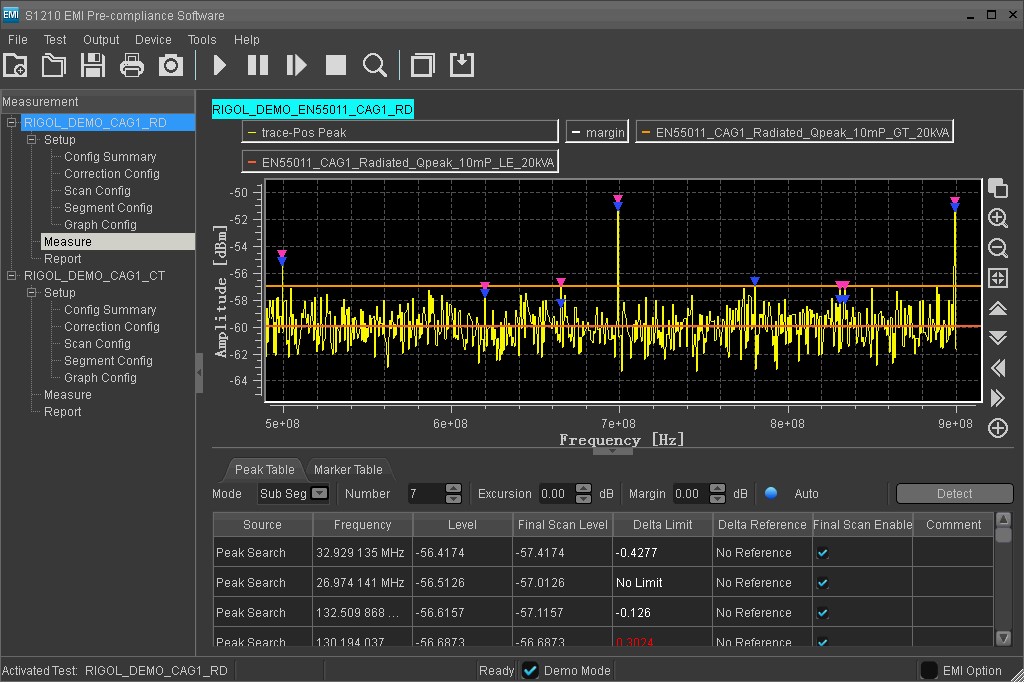

В новых анализаторах спектра Rigol встроены различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) для проведения ЭМИ измерений можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.



Кроме стандартного набора измерительных функций пользователи анализаторов спектра Rigol DSA800 могут получить и расширенный набор при приобретении опции DSA800-AMK.


В эту опцию входят, например, такие измерения, как:
  • измерение мощности в основном канале
  • измерение занимаемой полосы
  • соотношение мощностей в смежных каналах
  • измерение мощности во временной области при нулевой полосе пропускания
  • измерение мощности в полосе между двумя максим.точками
  • измерение отношения сигнал/шум измерение гармонических искажений
  • измерение гармонических искажений
  • измерение TOI
  • частотомер
  • и ряд других.

Кроме того, в анализаторах спектра Rigol серии DSA700 появилась новая опция SSC-DSA (Signal Seamless Capture) - непрерывный захват сигнала в полосе 202 кГц при скорости измерения 650 спектров в секунду.

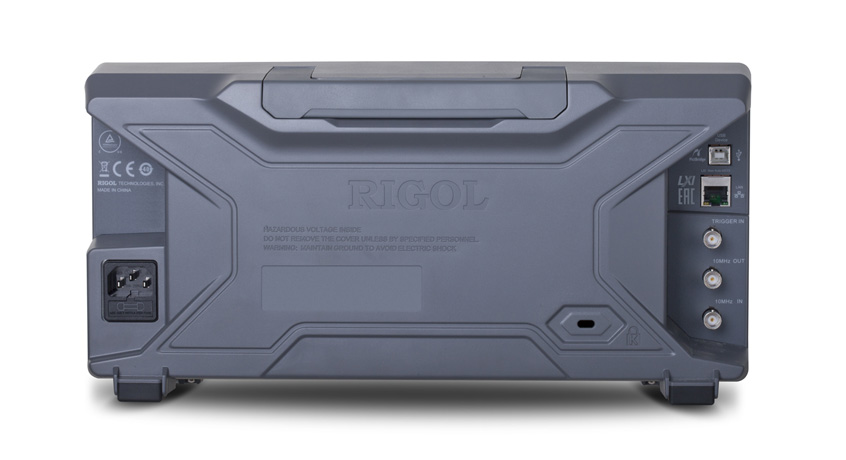

В анализаторах спектра Rigol DSA предусмотрены широкие возможности по внешней синхронизации и тактированию, связи с ПК и передачи данных (USB, LAN интерфейс 10/100 Base-T, RJ-45, LXI Class C , GPIB (опция)), а также сохранению данных, как во внутреннюю память, так и на внешний USB носитель. Большинство разъемов расположены на задней панели приборов.

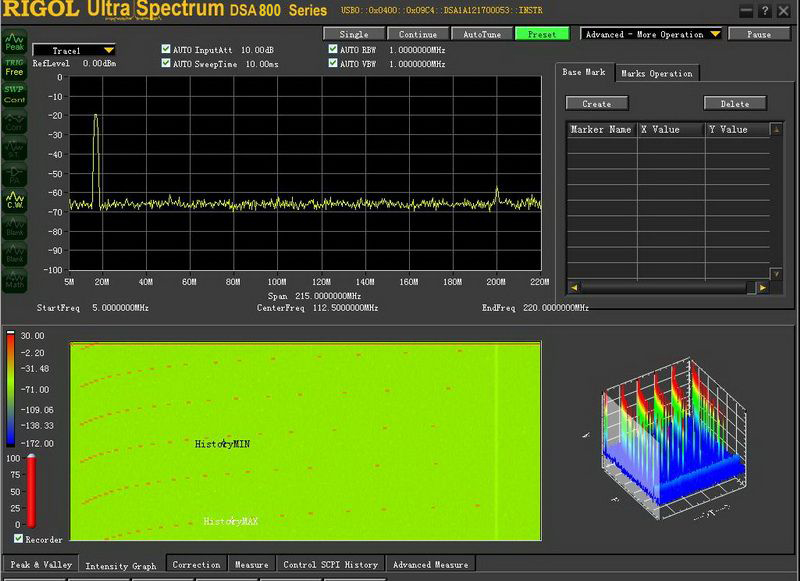

Для полнофункционального дистанционного управления анализаторами спектра DSA700 используется универсальное (для всех серий спектроанализаторов Rigol) программное обеспечение Ultra Spectrum



Уже сейчас можно заказать новые модели анализаторов спектра Rigol DSA705 и DSA710 с небольшими сроками поставки.

Так, например, анализатор спектра Rigol DSA705 с рабочей частотой до 500 МГц можно приобрести по цене всего 69 620 руб. с НДС!

Ждем Ваших заказов!
Следите за нашими новостями!
