Серия MSO2000A расширяет модельный ряд осциллографов смешанных сигналов Rigol

02.07.2014

Ассортимент осциллографов смешанных сигналов Rigol пополнился восемью новыми моделями. В дополнение к уже имеющимся в номенклатуре Rigol сериям MSO1000Z и MSO4000 появилась серия MSO2000A.



Новые осциллографы серии MSO2000A построены на базе цифровых осциллографов DS2000A.


DS2072A
MSO2072A
DS2072A-S
MSO2072A-S
DS2102A
MSO2102A
DS2102A-S
MSO2102A-S
DS2202A
MSO2202A
DS2202A-S
MSO2202A-S
DS2302A
MSO2302A
DS2302A-S
MSO2302A-S
Количество каналов 2 аналоговых + 16 цифровых (для моделей MSO2000A и MSO2000A-S) + внешний запуск
Полоса пропускания 70 МГц 100 МГц 200 МГц 300 МГц
Макс. частота дискретизации 2 Гвыб/с (1 Гвыб/с на каждый канал)
Макс. глубина записи 14 миллионов точек (7 млн. точек на канал)
опция до 56 млн. точек
Макс. скорость захвата осциллограмм до 50000 осц/с
Градаций яркости
256
Автоматический покадровый регистратор до 65000 кадров
Встроенный генератор сигналов --- Да --- Да --- Да --- Да

Аналогично сериям DS/MSO1000Z, DS2000A, DS/MSO4000, DS6000, в осциллографах серии MSO2000A применяется инновационная технология UltraVision

Во всех моделях MSO2000A есть

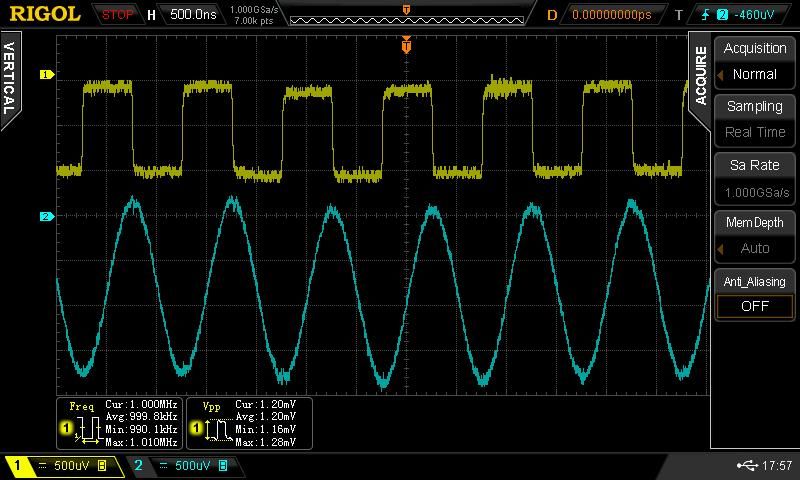

Широкий диапазон вертикальной развертки
(от 500 мВ/дел до 10 В/дел)

высокая скорость захвата осциллограмм
(до 50000 осц./с)

большая глубина записи до 14 млн. точек (7 миллионов
точек на канал) с возможностью опционального
расширения до 56 млн. точек

256 градаций яркости при отображении сигнала

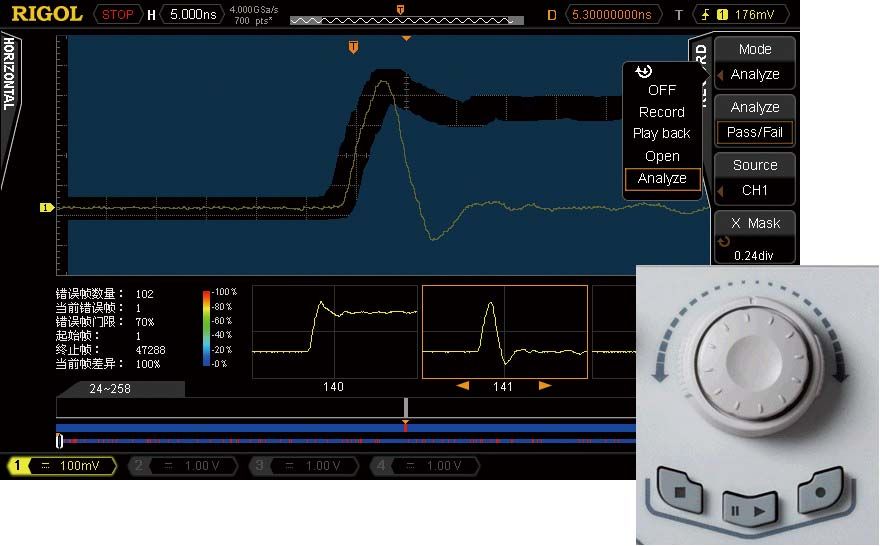

запись в реальном времени до 65000 кадров с
последующим воспроизведением и анализом

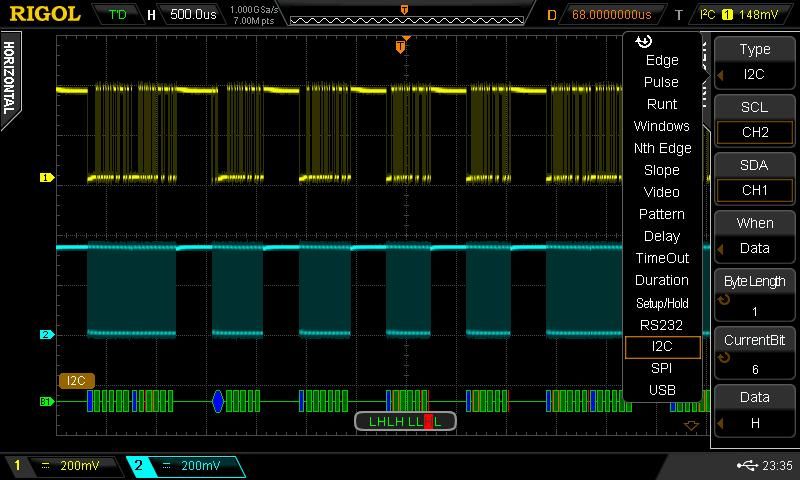

расширенная система синхронизации


возможность запуска и декодирования для сигналов
последовательных шин I2C, SPI, RS-232 (опция)

расширенные математические операции с возможностью
редактирования расширенных функций

автоматические измерения со статистической
обработкой информации


встроенный двухканальный цифровой генератор
(для моделей для моделей (MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S)

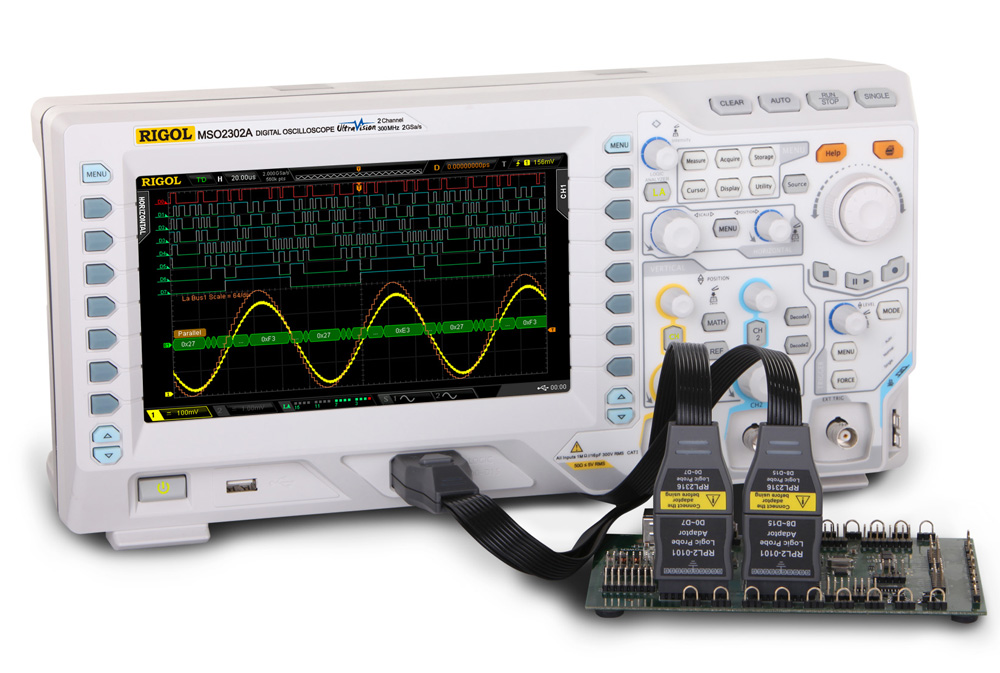

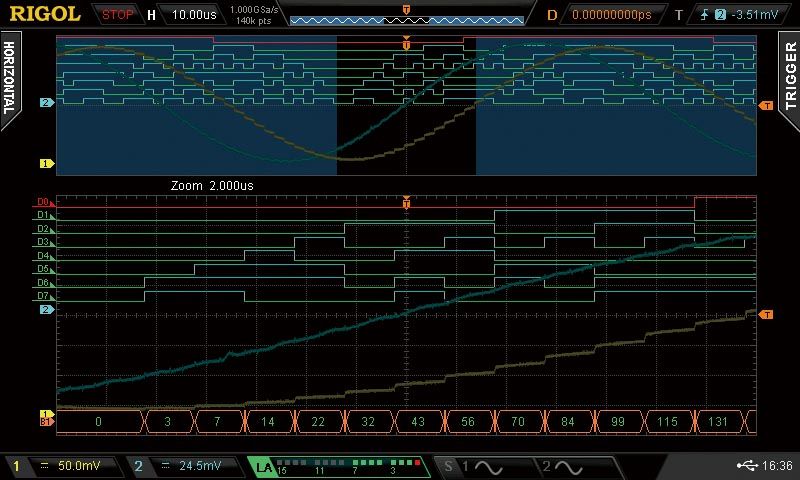

В новых осциллографах смешанных сигналов MSO2000A применяется 16-ти канальный логический анализатор который функционально похож на анализатор используемый в серии MSO1000Z.
Таким образом, пользователи MSO2000A могут наблюдать на экране осциллографа коррелированные во времени аналоговые и цифровые сигналы

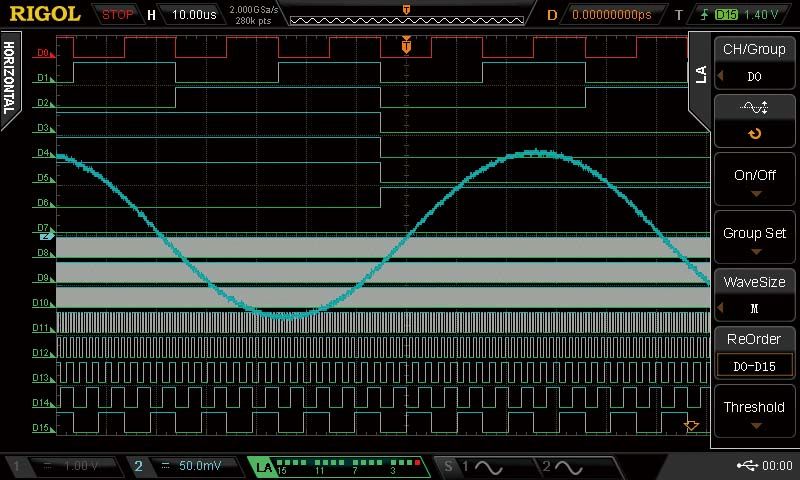

Каналы могут быть легко сгруппированы, а для облегчения работы использованы пользовательские метки

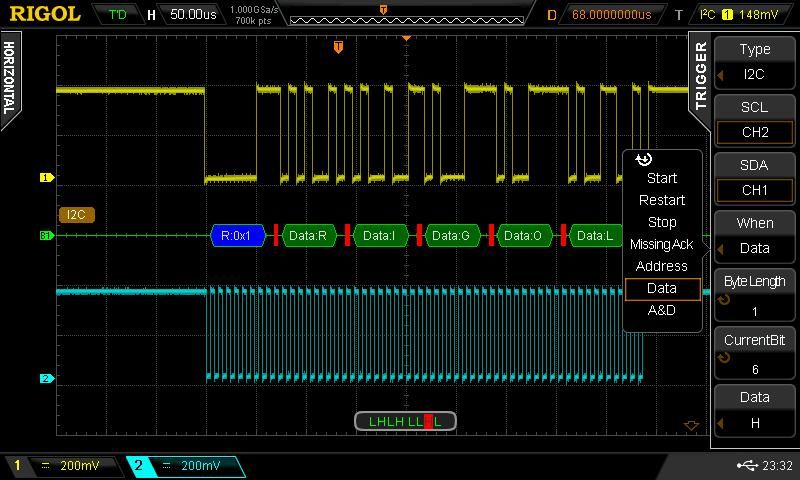

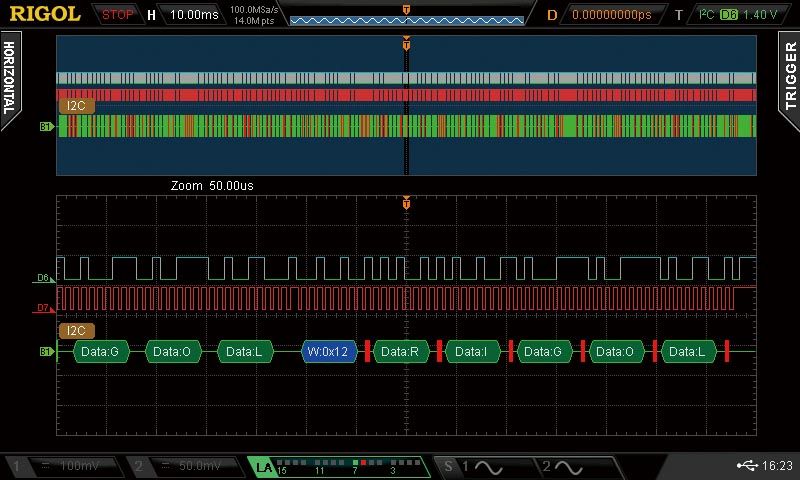

В новых осциллографах смешанных сигналов можно, как на аналоговых, так и цифровых каналах проводить запуск и декодирование сигналов последовательных шин

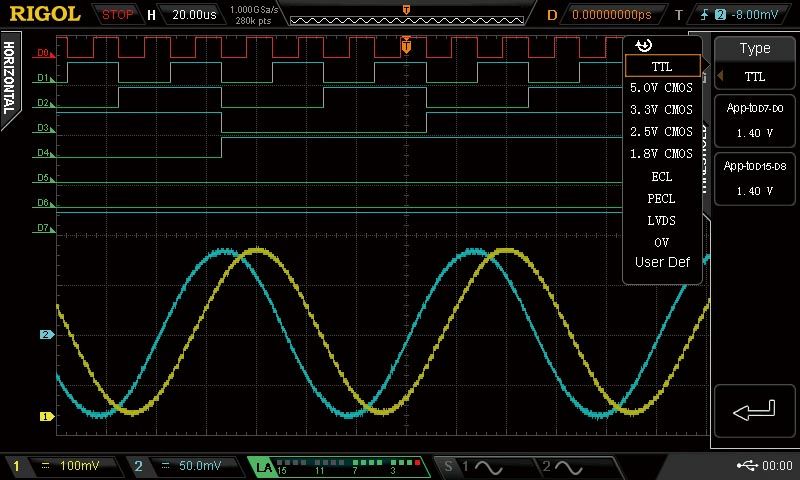

Пользователям предоставляются широкие возможности по выбору и установке пороговых уровней, таких как
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
а также настраиваемых самим пользователем

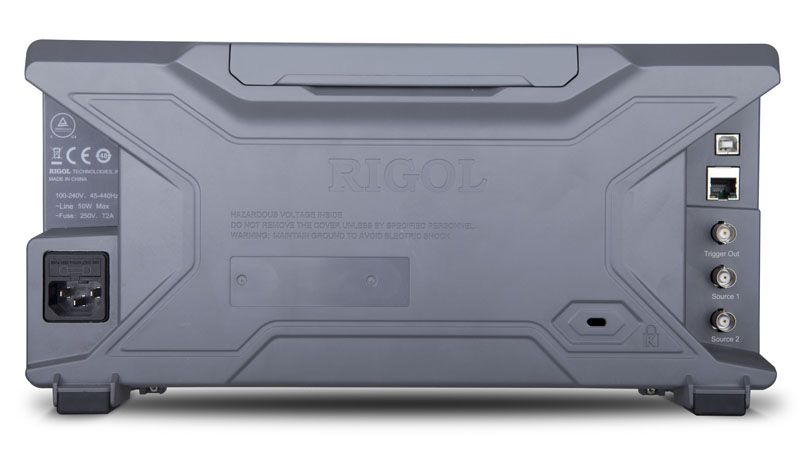

Все осциллографы Rigol серии DS/MSO2000A имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), а модели осциллографов с индексами A-S также имеют два выхода встроенного генератора на задней панели прибора.



Новые модели цифровых осциллографов смешанных сигналов Rigol MSO2000A доступны к поставке.
