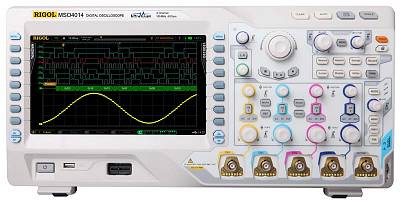

MSO4014 Rigol Цифровой осциллограф

По запросу

Краткое описание

Цифровой осциллограф смешанных сигналов: 4 аналоговых канала + 16 цифровых. Полоса пропускания - 100 МГц. Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал). Макс. память - 140 М (70 М на каждый канал). Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 110000 осц/сек. 256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (200000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Логич.анализатор: 1Гвыб/сек, 28 М точек 85000 осц /сек. Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9"), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.

Снято с производства
Замена: MSO7014, MSO5104 Rigol

MSO4014 RigolГосреестр: 54988-13

Подробное описание

Цифровой осциллограф Rigol MSO4014 - это сочетание исключительных технических характеристик, широких возможностей по анализу сигналов и инновационных технологий, что позволяет использовать осциллограф Rigol MSO4014 при разработке, отладке и диагностике цифровых и аналоговых устройств.

Оригинальная инновационная технология UltraVision компании Rigol объединяет в себе превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.

Расширенная система синхронизации в цифровом осциллографе Rigol MSO4014 даёт возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB.

Наличие в цифровом осциллографе Rigol MSO4014 16-канального логического анализатора делает этот осциллограф эффективным инструментом для проектирования и анализа устройств со смешанными сигналами.

Технические характеристики

Характеристика		Значение
Полоса пропускания		100 MГц
Количество каналов		4 аналоговых канала + 16 цифровых каналов + внешний запуск
Регистрация	Режим	Обычный Пиковый детектор. Аналоговые каналы: 250 пс - один канал, 500 пс - два канала. Цифровые каналы 1 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Регистрация	Макс. дискретизация (реальное время)	Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек
Режим высокого разрешения		12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы: 1 MΩ±1% \|\| 14 пФ ±3 пФ или 50 Ом±1,5% Цифровые каналы: 101 кΩ±1% \|\| 9 пФ±1 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение (1 МОм)	300 Вскз CAT I, 100 Вскз CAT II
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	110000 осц./сек (поточечное отображение, цифровые каналы отключены) 85000 осц/сек (цифровые каналы включены)
	Интерполяция	(sin x)/x
	Глубина записи	Аналоговые каналы: 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала Цифровые каналы: Максимально до 28 М точек
	Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы	±4 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....1000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы (аналоговые каналы)	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 мВ/дел ~ 5 В/дел на импедансе 1 МОм 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
	Диапазон смещения	на импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)
	Диапазон смещения	на импедансе 1 МОм ±2 В (1 мВ/дел ~ 225 мВ/дел) ±40 В (230 мВ/дел ~ 1 В/дел)
	Полоса пропускания для аналогового периодического сигнала (-3 дБ)	DC ~ 100 МГц
	Полоса пропускания для однократного сигнала	DC ~ 100 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤3,5 нс (типичное)
	Погрешность коэф.усиления	±2% полной шкалы
	Погрешность смещения	0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
	Изоляция между каналами	≥40 дБ
Параметры вертикальной системы (цифровые каналы)	Вертикальное разрешение	1 бит
	Выбор значения порога	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Пользовательский
	Диапазон установки порога	±20,0 В с шагом 10 мВ
	Точность установки порога	±100 мВ + 3% от установленного значения
	Динамический диапазон	±10,0 В+ пороговое значение
	Минимальный размах напряжения	500 мВпик-пик
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна	прямоугольник, Hanning, Blackman, Hamming
	Логические операции	AND, OR, NOT, XOR
	Математические функции	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование	Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
Диапазон уровня запуска	EXT	±0,8 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Запуск по фронту	нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		4 нс ~ 4 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		4 нс ~ 4 с
Запуск по скорости нарастания	Условие запуска		положительная скорость: >, <, внутри диапазона отрицательная счкорость: >, <, внутри диапазона
Запуск по скорости нарастания	Ширина окна (время)		10 нс ~ 1 с
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Время		40 нс ~ 1 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
RS232/UART запуск	Полярность		нормальная, инвертированная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
	Разрядность		5 бит, 6 бит, 7 бит, 8 бит
I2C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 255, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		CS, TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
CAN запуск	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки выбора		от 5% до 95%
	Тип окна		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск	Скорость		2,5 Мб/с; 5 Мб/с; 10 Мб/с
	Условие запуска		окно, символ, ошибка, TSS
USB запуск	Скорость сигнала		низкая, полная
USB запуск	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 9” (229 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160 000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Отображение	точки, вектора

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Питание

Напряжение	100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц
Потребляемая мощность	<120 Вт
предохранитель	3 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	440 мм × 218 мм × 130,0 мм (ШВГ)
Вес	Около 4,8 кг (7,1 кг с упаковкой)

Стандартная комплектация

осциллограф
осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт
пробник логического анализатора RPL2316
сетевой кабель
крышка на переднюю панель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
