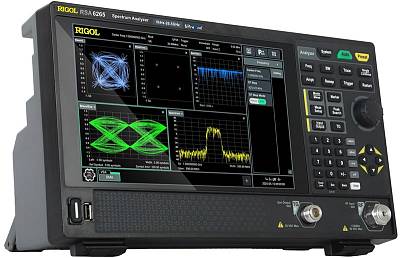

RSA6085 Анализатор спектра реального времени

1 959 564,00 руб.

В корзину Подарок

Краткое описание

Полоса от 5 кГц до 8,5 ГГц. Погрешность опорного генератора: 1 ppm. 5 режимов работы: штатно GPSA, RTSA; опции VSA, EMI, ADM. GPSA: полоса обзора: 0 Гц, от 10 Гц до максимальной частоты; разрешение 2 Гц; фильтр ПЧ: 1 Гц…10 МГц; видео: 1 Гц…10 МГц; фазовый шум: -125 дБн/Гц @ 1 МГц; DANL: -143 дБм (без предусилителя), -163 дБм (с предусилителем, опция); трекинг-генератор: 100 кГц - 8,5 ГГц. RTSA: максимальная полоса захвата 80 МГц (200 МГц опция); минимальная длительность событий 3,83 мкс, SFDR <-60 дБн, 6 типов окон. VSA (опция): максимальная полоса 80 МГц; модуляции: QAM, PSK, FSK, MSK, ASK. ЭМИ (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц. ADM (опция): демодуляция: AM, FM, PM. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Питание 100-240 В. Размеры 358,1 х 214,8х 121,4 мм, масса 5 кг.

RSA6085Госреестр: 98933-26

Подробное описание

Анализатор спектра RIGOL RSA6085 предназначен для измерения параметров сложных сигналов в реальном времени с частотным диапазоном до 8,5 ГГц.

Встроенный следящий генератор (трекинг-генератор)

Наличие трекинг-генератора превращает анализатор в мощный инструмент для измерения S-параметров. Вы можете проводить:

Оценку АЧХ фильтров, усилителей и антенно-фидерных устройств.
Измерение вносимых и обратных потерь.
Локализацию повреждений в кабельных линиях.

Режимы работы

Прибор поддерживает несколько специализированных режимов:

GPSA: Классический свипирующий анализатор.
RTSA: Анализ сигналов в реальном времени.
EMI: Опциональный режим предварительных испытаний на электромагнитную совместимость.
VSA: Опциональный векторный анализ сигналов для работы с цифровыми видами модуляции.
ADM: Опциональный режим измерения аналоговых модуляций.

Интерфейсы и управление

Дисплей: Емкостный сенсорный экран 10.1 дюйма с поддержкой Multi-touch.
Вывод данных: HDMI для внешних мониторов, USB, LAN (поддержка LXI).
Дистанционное управление: Полный набор команд SCPI для интеграции в автоматизированные стенды.

Технические характеристики

Характеристики	Параметры		Значения
Для всех измерительных режимов
ЧАСТОТА	Частотный диапазон		5 кГц…8,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ	Опорная частота		10 МГц
	Точность после калибровки		<1 ppm
	Температурная стабильность источника опорной частоты (0~40 °C)		<0,5 ppm
	Старение		<1 ppm/год
Режим анализатора спектра со свипированием (GPSA)
ЧАСТОТА	Маркер	Разрешение	полоса обзора / (кол. точек развертки-1)
	Маркер	Погрешность	± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение	1 Гц
	Счетчик частоты	Погрешность	±(индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Диапазон	Нулевая, 10 Гц...максимальная частота
		Разрешение	2 Гц
		Погрешность	± (0,1%хполоса обзора / (кол. точек развертки-1))
	Плотность фазовых шумов (1 ГГц, 20~30 °C)	1 кГц	<-95 дБн/Гц (тип.)
		10 кГц	<-105 дБн/Гц; <-108 дБн/Гц (тип.)
		100 кГц	<-105 дБн/Гц; <-108 дБн/Гц (тип.)
		1 МГц	<-120 дБн/Гц; <-125 дБн/Гц (тип.)
		10 МГц	<-130 дБн/Гц (тип.)
	Полоса пропускания	Разрешение ПЧ RBW (-3 дБ )	1 Гц… 10 МГц, с шагом 1-3-10
		Погрешность RBW	10 МГц, <10% 1 МГц...3 МГц, 3%
		Разрешение видео VBW (-3 дБ)	1 Гц…10 МГц, с шагом 1-3-10
		Разрешение RBW (-6 дБ) - опция	200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА	Измерение уровня (fц ≥ 10 МГц)	Диапазон (fц≥10 МГц)	Уровень собственных шумов … +25 дБм
	Максимальный уровень на входе	Постоянное напряжение	50 В
		Макс. уровень CW RF Power	+25 дБм, аттенюатор =35 дБ, предусилитель выкл.
		Макс. уровень CW RF Power	0 дБм, аттенюатор =35 дБ, предусилитель вкл.
		Макс. опасный уровень CW RF Power	+27 дБм (0,5 Вт)
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц, 20 °C…30 °C, импеданс 50 Ом	без предусилителя
		5 кГц...100 кГц	<-120 дБм (тип.)
		>100 кГц...20 МГц	<-135 дБм, <-138 дБм (тип.)
		>20 МГц…1,5 ГГц	<-140 дБм, <-143 дБм (тип.)
		>1,5 ГГц…3,2 ГГц	<-138 дБм, <-141 дБм (тип.)


		>3,2 ГГц…8,5 ГГц	<-136 дБм, <-140 дБм (тип.)




		с предусилителем
		100 кГц…500 кГц	<-149 дБм, <-152 дБм (тип.)
		>500 кГц…20 МГц	<-152 дБм, <-155 дБм (тип.)
		>20 МГц...1,5 ГГц	<-160 дБм, <-163 дБм (тип.)
		>1,5 ГГц…3,2 ГГц	<-157 дБм, <-160 дБм (тип.)
		>3,2 ГГц…8,5 ГГц	<-154 дБм, <-157 дБм (тип.)






	Частотный отклик	без предусилителя (аттенюатор = 10 дБ, отн. 50 МГц)
		5 кГц…100 кГц	<0,3 дБ (тип.)
		>100 кГц...3,2 ГГц	<0,5 дБ; <0,3 дБ (тип.)
		>3,2 ГГц…8,5 ГГц	<0,7 дБ; <0,5 дБ (тип.)



		с предусилителем (аттенюатор = 0 дБ, отн. 50 МГц)
		100 кГц...3,2 ГГц	<0,8 дБ; <0,6 дБ (тип.)
		>3,2 ГГц…8,5 ГГц	<1,0 дБ; <0,8 дБ (тип.)



	Отображение уровня	Логарифмическая шкала	1 дБ…200 дБ
		Линейная шкала	0 до опорного уровня
		Количество точек	801
		Количество графиков	6
		Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция), среднеквадратический EMI CISPR
		Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
		Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт, мкА, мА, А
	Аттенюатор	Диапазон ослабления	0…40 дБ, с шагом 2 дБ
		Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл, 20 ºC…30 °C):	<0,3 дБ
			<0,3 дБ
	Абсолютная амплитудная погрешность (центральная частота=50 МГц, пик.детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)		<0,3 дБ
	Установка опорного уровня	Логарифмическая шкала	-170 дБм…+25 дБм с шагом 0,01 дБ
	Установка опорного уровня	Линейная шкала	707 пВ...3,98 В; 0,11% (0,01 дБ) разрешение
	Погрешность измерения уровня (достоверность 95%, с/ш >20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C…30 °C)	10 МГц...3,2 ГГц	<0,8 дБ (ном.)
		>3,2 ГГц…8,5 ГГц	<1,0 дБ (ном.)



	Погрешность переключения RBW	1 Гц...1 МГц	<0,1 дБ
	Погрешность переключения RBW	3 МГц, 10 МГц	<0,3 дБ
	Предусилитель (опция RSA6000-P08)	Частотный диапазон	100 кГц…8,5 ГГц
	Предусилитель (опция RSA6000-P08)	Усиление	20 дБ (ном.)
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)	10 МГц...3,2 ГГц	<1,6 дБ (ном.)
	>3,2 ГГц…8,5 ГГц	<1,6 дБ (ном.)


Гармонические искажения 2-го порядка (центр.частота ≥ 50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБм, предусилитель выкл.)		SHI : +45 дБм
Интермодуляционные искажения 3-го порядка (центр.частота ≥ 50 МГц, двухтон. сигнал вх. уровень =-20 дБм, аттенюатор = 0 дБ, предусилитель выкл.)	10 МГц...8,5 ГГц	TOI: +11 дБм, типично +15 дБм
	10 МГц...8,5 ГГц	TOI: +11 дБм, типично +15 дБм
РАЗВЕРТКА	Время развертки	Нулевой обзор	1 мкс…6000 с
	Время развертки	Полоса обзора ≥10 Гц	1 мс... 4000 с
	Погрешность времени развертки	Нулевой обзор	5%
	Погрешность времени развертки	Полоса обзора ≥10 Гц, RBW ≥1 кГц	5%
	Тип запуска		непрерывный, однократный
	Количество точек	Во всех режимах	101...100001, по умолчанию 801
ЗАПУСК	Источник		свободный, внешний, видео
	Источник		свободный, внешний, видео
	Задержка	Нулевой обзор	-150 мс...500 мс
	Задержка	Полоса обзора ≥10 Гц	0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР (опция RSA6000-T08)	Частотный диапазон		100 кГц...8,5 ГГц
	Выходной уровень	Диапазон	-40 дБм...0 дБм
	Выходной уровень	Разрешение	1 дБ
	Нелинейность (отн. 50 МГц)		±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA	Полоса анализа в реальном времени		80 МГц (штатно)
			120 МГц (опция RSA6000-RB200)
			120 МГц (опция RSA6000-RB200)
	Мин. длительность для гарантированного захвата сигналов 100% POI (макс. полоса обзора, окно Kaiser)	Стандартно	3,83 мкс
	Тип детектора		выборка, положительный пиковый, отрицательный пиковый, среднее
	Тип детектора
	Количество графиков		6
	Тип окна		Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
	Разрешение (для окна Kaiser)	обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
		Полоса обзора	Мин. диапазон / Макс. диапазон
		200 МГц	502,29 кГц / 16,07 МГц
		80 МГц	200,91 кГц / 6,43 МГц
		40 МГц	100,46 кГц / 3,21 МГц
		10 МГц	25,11 кГц / 803,66 МГц
	Максимальная частота дискретизации		255,75 Мвыб/сек
	Скорость развертки		4 TГц/сек (опция RSA6000-RB200)
	Скорость БПФ (FFT)		300000 FFT/сек
	Количество маркеров		8
	Разрешение по амплитуде		0,01 дБ
	Количество точек по частоте		801
	Время захвата (макс. дискретизация)		>133,3 мкс
	Амплитуда	Неравномерность АЧХ	полоса 80 МГц: ±0,7 дБ (ном.) полоса 200 МГц: ±1,2 дБ (ном.)
	Амплитуда	SFDR	<-60 дБн
Режим Density (Спектральная плотность)	Диапазон плотности		0...100% с шагом 0,1%
	Мин. полоса обзора		5 кГц
	Персистенция		32 мс...10 с
Режим Spectrogram (Спектрограмма)	Глубина памяти		10000 точек
Режим Spectrogram (Спектрограмма)	Динамический диапазон (охват. Bitmap)		200 дБ
Режим PvT (Распределение мощности во времени)	Мин. время захвата		100 мкс
	Макс. время захвата		40 с
	Источник запуска		свободный, внешний, IF мощность (время), по частотной маске FMT
Запуск по частотной маске FMT	Диаграмма запуска		спектральная плотность, спектрограмма, обычная
	Разрешение запуска		0,5 дБ
	Критерии запуска		входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
Режим векторного анализатора (VSA) - опция
Полоса анализа			80 МГц (штатно)
Полоса анализа			200 МГц (опция RSA6000-B200)
Передискретизация захвата			4, 8, 16
Макс. длительность захвата			4096 точек
Максимальная частота дискретизации			256 Мвыб/сек
Режим запуска			свободный, внешний, IF мощность (время)
Тип модуляции		FSK	2FSK, 4FSK, 8FSK
		MSK	Включает или отключает дифференциальное кодирование для MSK
		PSK	BPSK, QPSK, OQPSK, DQPSK, pi/4-DQPSK, 8PSK, D8PSK, pi/8- D8PSK
		QAM	16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM
		ASK	2ASK, 4ASK
		ASK	2ASK, 4ASK
Фильтр		Тип измерительного фильтра	без фильтра, RRC, Gaussian, Rectangular, пользовательский
Фильтр		Тип опорного фильтра	Raised Cosine, RRC, Gaussian, Rectangular, Half Sine, пользовательский
Предустановленный стандарт		Сотовая связь	GSM, NADC, WCDMA, PDC, PHP(PHS)
		Беспроводные сети	Bluetooth, WLAN (802.11b), ZIGBEE 868M, ZIGBEE 915M, ZIGBEE 2450M
		Другие	TETRA, DECT, APCO-25
Режим тестирования на электромагнитную совместимость (EMI) - опция
Полоса пропускания фильтра ЭМС		Разрешение (-3 дБ)	100 Гц…10 МГц, с шагом 1-3-10
Полоса пропускания фильтра ЭМС		Разрешение (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Детектор ЭМС		Тип детектора	положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Основные функции			Детекторы CISPR 16-1-1 Диапазоны частот CISPR 16-1-1 Логарифмическая и линейная шкала Список сигналов Таблица сканирования Одновременная работа нескольких детекторов Автоматическое тестирование в пределах Измерение на дельта-маркере до предела Формирование отчета
Режим измерения аналоговых модуляций (ADM) - опция
Мощность несущей			-30 дБм...+20 дБм
Точность			±1,8 дБ
Тип модуляции	Амплитудная модуляция (АМ)	Диапазон	20 Гц...100 кГц
		Точность	1 Гц (до 1 кГц)
		Точность	<0,1% от диапазона (≥1 кГц)
		Глубина модуляции	5%...95%
	Частотная модуляция (FМ)	Диапазон	20 Гц...200 кГц
		Точность	1 Гц (до 1 кГц)
		Точность	<0,1% от диапазона (≥1 кГц)
		Девиация	20 Гц...400 кГц
	Фазовая модуляция (PМ)	Диапазон	50 Гц...50 кГц
		Точность	1 Гц (до 1 кГц)
		Точность	<0,1% от диапазона (≥1 кГц)
		Девиация	0,2 рад...100 рад
Общие характеристики
ВХОДЫ / ВЫХОДЫ	Разъемы на передней панели	RF вход (ВЧ вход)	Разъем N-типа (female) Импеданс 50 Ом
	Разъемы на передней панели	Выход трекинг-генератора	Разъем N-типа (female) Импеданс 50 Ом
	Вход / Выход источника опорного сигнала	Внутренний источник	Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом
		Внутренний источник
		Внешний источник	Частота 10 МГц±10 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом
	Вход/Выход внешнего запуска	Вход внешнего запуска	Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 3,3 В TTL уровень
		Выход синхронизации	Разъем BNC-тип (female) Импеданс 50 Ом Уровень запуска: 3,3 В TTL уровень
		Выход синхронизации
	Интерфейсы	USB Host	USB Type-A Версия 3.0
		USB Device	USB Type-B Версия 3.0
		LAN	Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device
		HDMI	Разъем A-plug Протокол HDMI 1.4
ОБЩИЕ ДАННЫЕ	Дисплей	Тип	Емкостной мультитач
		Разрешение	1280 х 800 пикселей
		Размер	10,1"
		Количество цветов	24 бит
		Количество цветов	24 бит
	Память	Внутренняя	128 Гб
	Память	Внешняя	USB-флэш накопитель
	Питание	Напряжение питание	100 В...240 В АС , 50/60 Гц
		Ток	4 A
		Потребляемая мощность	90 Вт (тип.)
	Габаритные размеры	358,1 x 214,8 х 121,4 мм
	Габаритные размеры	358,1 x 214,8 х 121,4 мм
	Масса	5 кг
	Рабочая температура	0 °C …40 °C

Стандартная комплектация

Анализатор спектра
Шнур питания

Дополнительная комплектация (оплачивается отдельно)

RSA6000-VSA - Опция векторного анализа
RSA6000-EMI - Опция измерения электромагнитных помех
RSA6000-ADM - Опция измерения параметров аналоговой модуляции
RSA6000-P08 - Опция предусилителя на 8,5 ГГц
RSA6000-B200 - Опция увеличения полосы анализа векторных сигналов до 200 МГц
RSA6000-RB200 - Опция увеличения полосы анализа в реальном времени 200 МГц
RSA6000-AMK - Опция расширенных измерений
RSA6000-T08 - Опция трекинг-генератора 8,5 ГГц
DSA Utility Kit - комплект аксессуаров
RF Adaptor Kit - комплект адаптеров
RF Attenuator Kit - комплект аттенюаторов
ATT03301H - высокомощный (100 Вт) аттенюатор 30 дБ
RF CATV Kit - комплект для измерения
NFP-3 - зонд ближнего поля
