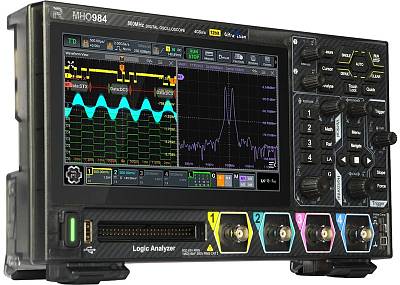

MHO984 Цифровой осциллограф высокого разрешения

222 528,00 руб.

В корзину Подарок

Краткое описание

4 аналоговых + 16 цифровых каналов (опция). Максимальная полоса пропускания 800 МГц. Частота дискретизации 4 Гвыб/с (2 Гвыб/с на 2 канала, 1 Гвыб/с на 4 канала). Максимальная память 100 М точек (500 М опция). АЦП 12 бит. Скорость захвата 30000 осц/сек (векторное), 1000000 осц./сек (быстрая запись). Максимальное количество кадров при записи 500000 кадров. Чувствительность от 200 мкВ/дел. Расширенная синхронизация (17 типов штатно). Декодирование протоколов: 5 штатно + 4 опция. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Генератор сигналов (2 канала, 50/100 МГц) - опция. Анализ АЧХ (диаграммы Боде). Операционная система Android. Интерфейсы: USB-host, USB-device, LAN (c LXI-C), HDMI HD. Дисплей: 7", цветной, сенсорный, 1024 х 600. Вес: 1,6 кг. Размеры: 265,35 x 161,75 x 77,38 мм.

MHO984

Подробное описание

Цифровой осциллограф RIGOL MHO984 построен на базе 12-битного АЦП и платформы Centaurus, он открывает новые стандарты точности измерения слабых сигналов. Компактный дизайн, питание от USB Type-C и уникальная функциональность «7-в-1» делают его незаменимым инструментом как в стационарных, так и в выездных условиях.

Краткие характеристики

Полоса пропускания: 800 МГц
Количество каналов: 4 аналоговых + 16 цифровых (опция, требуется пробник PLA2216)
Вертикальное разрешение: аппаратное 12 бит (4096 уровней квантования)
Максимальная частота дискретизации: 4 Гвыб/с (на одном канале)
Максимальная глубина памяти: 100 М точек
Скорость захвата: до 1000000 осциллограмм в секунду (в режиме UltraAcquire)
Дисплей: сенсорный, цветной, 7 дюймов, разрешение 1024×600
Интерфейсы: USB Host/Device, LAN, HDMI
Питание: через порт USB Type-C (включая питание от Power Bank).

Особенности и преимущества

Сферы применения

Разработка и отладка электроники. Незаменимый инструмент для инженеров-разработчиков, позволяющий проводить детальный анализ аналоговых и цифровых цепей.
Образовательная и научная деятельность. Благодаря высокой точности и богатому функционалу прибор идеально подходит для оснащения учебных и исследовательских лабораторий.
Сервисное обслуживание и ремонт. Портативность и возможность работы от Power Bank делают MHO984 идеальным решением для диагностики оборудования на объектах заказчика.

Технические характеристики

Осциллограф

Характеристика			Значение
Макс. полоса пропускания аналоговых каналов			800 MГц (50 Ом, 1 или 2 канала включены), 400 MГц (50 Ом, 4 канала включены) 500 MГц (1 МОм, 1 или 2 канала включены), 400 MГц (1 МОм, 4 канала включены)
Режим дискретизации			Реальное время
Количество каналов			4 аналоговых + 16 цифровых (опция)
Регистрация	Режим		Обычный Пиковый детектор 500 пс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 14 бит, 16 бит
Регистрация	Макс. дискретизация (реальное время)		Аналоговые каналы:4 Гвыб/сек (2 Гвыб/сек - 2 канала, 1 Гвыб/сек - 4 канала)
Параметры вертикальной системы	Связь по входу		открытый, закрытый, земля
	Входной импеданс		Аналоговые каналы: 1 MΩ±1% \|\| 18 пФ ±3 пФ Цифровые каналы (опция): около 101 кΩ \|\| 8 пФ
	Учет ослабления пробников		0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
	Максимальное входное напряжение		Аналоговые каналы: 1 МОм: 300 Вскз CAT I, 400 Вп-п (DC+Впик) 50 ОМ: 5 Вскз Цифровые каналы (опция): ±40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Максимальное входное напряжение
	Вертикальное разрешение		Аналоговые каналы: 12 бит (или 16 бит в режиме высокого разрешения) Цифровые каналы (опция): 1 бит
	Эффективная разрядность ENOB аналоговых каналов, типичное	8
	Аналоговые каналы
	Вертикальное отклонение		50 Ом: 200 мкВ/дел ~ 1 В/дел 1 МОм: 1 мВ/дел ~ 10 В/дел
	Диапазон смещения		1 МОм: ±1 В (≥1 мВ/дел ~ 65 мВ/дел) ±10 В (>65 мВ/дел ~ 274 мВ/дел) ±20 В (>274 мкВ/дел ~ 2.79 В/дел) ±100 В (>2.79 В/дел ~ 10 В/дел ) 50 Ом: ±1 В (≥1 мВ/дел ~ 136 мВ/дел) ±4 В (>136 мВ/дел)
	Динамический диапазон		±4 дел
	Динамический диапазон		±4 дел
	Ограничение полосы пропускания		20 МГц, 250 МГц, полный диапазон
	Ограничение полосы пропускания		20 МГц, 250 МГц, полный диапазон
	Время нарастания		≤437 пс (типичное)
	Погрешность коэф. усиления		<5 мВ: ±2% от полной шкалы (типичное) ≥5 мВ: ±1% от полной шкалы (типичное)
	Погрешность смещения		≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами		≥100:1
	Цифровые каналы (опция)
	Пороги		2 группы (D0 ~ D7, D8 ~ D15)
	Уровень порогов		Настраиваемые пользователем для 8 каналов в группе
	Диапазон значений порогов		±15 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Макс. входной динамический диапазон		±10 В + значение порога
	Мин. размах напряжения		500 мВп-п
	Мин. размах напряжения		500 мВп-п
Минимальный уровень шума, типичное (50 Ом)	200 мкВ/дел (ограничение полосы 20 МГц)		66 мкВскз
	500 мкВ/дел (ограничение полосы 250 МГц)		74,4 мкВскз
	1 мВ/дел		139,2 мкВскз
	2 мВ/дел		136,8 мкВскз
	2 мВ/дел		136,8 мкВскз
	5 мВ/дел		145,2 мкВскз
	5 мВ/дел		145,2 мкВскз
	10 мВ/дел		406,8 мкВскз
	20 мВ/дел		465,6 мкВскз
	50 мВ/дел		694,8 мкВскз
	50 мВ/дел		694,8 мкВскз
	100 мВ/дел		1,152 мВскз
	100 мВ/дел		1,152 мВскз
	200 мВ/дел		4,92 мВскз
	500 мВ/дел		7,2 мВскз
	1 В/дел		11,52 мВскз
Минимальный уровень шума, типичное (1 МОм)	1 мВ/дел		130,8 мкВскз


	2 мВ/дел		127,2 мкВскз
	2 мВ/дел		127,2 мкВскз
	5 мВ/дел		160 мкВскз
	5 мВ/дел		160 мкВскз
	10 мВ/дел		270 мкВскз
	20 мВ/дел		331,2 мкВскз
	50 мВ/дел		614,4 мкВскз
	50 мВ/дел		614,4 мкВскз
	100 мВ/дел		3 мВскз
	100 мВ/дел		3 мВскз
	200 мВ/дел		3,6 мВскз
	500 мВ/дел		12,84 мВскз
	1 В/дел		16,08 мВскз
	2 В/дел		24,36 мВскз
	5 В/дел		117,84 мВскз
	10 В/дел		156,36 мВскз
Параметры горизонтальной системы	Аналоговые каналы
	Скорость захвата осциллограмм		30000 осц./сек в векторном режиме 1000000 осц./сек в режиме быстрой записи
	Глубина записи		Штатно: 100 М точек (50 М точек - 2 канала, 25 М точек - 4 канала) Опционально: 500 М точек (250 М точек - 2 канала, 125 М точек - 4 канала)
	Коэффициент развертки		500 пс/дел ~ 500 с/дел, точная
	Коэффициент развертки		500 пс/дел ~ 500 с/дел, точная
	Погрешность временной базы		≤±1,5 ppm ± 1 ppm/год
	Максимальная задержка		Пред-запуск: - 5 дел Пост-запуск: 1 с или 100 дел (что больше)
	Режимы		Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
	Цифровые каналы
	Минимальная детектируемая длительность импульса		5 нс
	Максимальная входная частота		200 МГц
	Зажержка иежду каналами		5 нс
	Зажержка иежду каналами		5 нс

Измерения

Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип с отображением 10 одновременно
		Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
		Окно измерений	основное, ZOOM
		Режим "Все измерения"	Отображение 33 измерений (вертикальные и горизонтальные)
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

		Статистика	Текущее, среднее, Макс., Мин., стандартная девиация, счетчик Задание времени статистики
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Макс. длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Представление	полный дисплей, половина дисплея
		Поиск пиков	макс. 15 пиков
Поиск и навигация	Тип	фронт, импульс
	Отображение	таблица событий с сохранением во внутреннюю память или USB-носитель
	Источник	любой аналоговый канал
	Типы	Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Запись осциллограмм	Анализ	Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования воспроизводимых сигналов
		Источник	аналоговые каналы (CH1 ~ CH4) и цифровые каналы (D0 ~ D15)
	Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
		Тип	горизонтальные, вертикальные, измерение
		Измерение	Статистика: тип, сумма, пики, максимальное, минимальное, размах, среднее арифметическое, медиана, мода, ширина интервала диаграммы, стандартное отклонение, временная развертка Гистограмма: сумма, пики, максимальное, минимальное, размах, медиана, мода, ширина интервала, стандартное отклонение, μ±σ, μ±2σ, μ±3σ
		Режим	во всех режимах, кроме ZOOM, XY, ROLL
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
Декодирование	Стандартно	Параллельно, RS232/UART, I2C, SPI, LIN, CAN
	Опционально	CAN-FD, FlexRay, I2S, MIL-STD-1553B

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (200 кГц±20%, внутренний запуск), ФНЧ (180 кГц±20%, внутренний запуск)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	аналоговая полоса осциллографа

Чувствительность триггера	Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)

Диапазон уровня запуска	±4 деления от центра экрана

Типы запуска	Штатно: по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN Опционально: FlexRay, I2S, MIL-STD-1553B
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>

	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><

	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий

	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

RS-232 / UART запуск	Условие запуска	Start, Error, Check Error, Data

	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит

	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция MHO900-FlexA)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (null, Sync, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²S запуск (опция MHO900-AUDIOA)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск (опция MHO900-AEROA)	Условие запуска	Синхро (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA+11 bit, ошибка (ошибка синхронизации и ошибка четности)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Диаграммы Боде

Начальная частота				10 Гц...3 МГц
Конечная частота				100 Гц...30 МГц
Точки/Декады				10...100
Выходная амплитуда				20 мВ...10 В

Генератор (опции MHO900-AFG50, MHO900-AFG100)

Характеристика		Значение
Количесто каналов		2
Частота дискретизации		1 Гвыб/сек
Вертикальное разрешение		16 бит
Максимальная частота		100 МГц (опция MHO900-AFG100) 50 МГц (опция MHO900-AFG50)
Стандартные формы		Синус, меандр, треугольный, шумовой, постоянный ток DC Встроенные формы: Sinc, нарастающая и спадающая экспонента, ЭКГ1, гаусс, лоренц и гаверсинус
Произвольная форма		поддерживается
Синус	Диапазон частот	2 мГц ~ 100 МГц (опция MHO900-AFG100) 20 мГц ~ 50 МГц (опция MHO900-AFG50)
	Нелинейность АЧХ (относительно 1 кГц, 0 дБм)	±0,2 дБ (<10 МГц) ±0,5 дБ (≥10 МГц ~ <100 МГц)
	Гармонические искажения, типичное (0 дБм)	-55 дБн (≥10 Гц ~ <10 МГц) -50 дБн (≥10 МГц ~ <50 МГц) -40 дБн (≥50 Гц)
	Негармонические искажения, типичное (1 Вп-п)	-60 дБн (≥10 Гц ~ <10 МГц) -50 дБн (≥10 МГц ~ <50 МГц) -50 дБн + 6дБн/октава (≥50 Гц)
	Общие гармонические искажения, типичное (1 Вп-п, 10 Гц ~ 20 кГц)	<0,1%
	Фазовый шум, типичное (1 Вп-п, 10 кГц смещение, 20 МГц)	<-110 дБн/Гц
Меандр/Импульс	Диапазон частот	2 мГц ~ 20 МГц (опция MHO900-AFG100) 20 мГц ~ 10 МГц (опция MHO900-AFG50)
	Время нарастания / спада, типичное (≤2 Вп-п, 50 Ом)	<10 нс
	Выброс, типичное (0 дБм, > 1 МГц)	<5%
	Коэффициент заполнения	1% ~99%



	Джиттер, типичное (0 дБм, > 1 кГц)	500 пс
Треугольный	Диапазон частот	2 мГц ~ 2 МГц (опция MHO900-AFG100) 20 мГц ~ 1 МГц (опция MHO900-AFG50)
	Линейность	1%
	Симметрия	0% ~100%
Шумовой	Полоса	100 МГц
Встроенные формы	Диапазон частот	2 мГц ~ 20 МГц (опция MHO900-AFG100) 20 мГц ~ 10 МГц (опция MHO900-AFG50)
Произвольная форма	Диапазон частот	2 мГц ~ 20 МГц (опция MHO900-AFG100) 20 мГц ~ 10 МГц (опция MHO900-AFG50)
Произвольная форма	Глубина записи	16 К точек
Частота	Точность	±1,5 ppm±1 ppm/год (@10 МГц)
Частота	Разрешение	0,1 Гц или 10 бит (что больше)
Амплитуда	Диапазон	50 Ом: 1 мВ ~ 10 Вп-п (≤ 50 МГц) 1 мВ ~ 5 В (> 50 МГц) Высокий импеданс: 2 мВ ~ 20 Вп-п (≤ 50 МГц) 2 мВ ~ 10 В (> 50 МГц)
	Точность (1 кГц синус)	±(1,5% от установленного значения + 5 мВ)
	Разрешение	100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон	±5 В AC+DC (50 Ом) ±10 В AC+DC (высокий импеданс)
	Точность	±(1,5% от установленного значения + 5 мВ + 0.5% амплитуды) на импедансе 50 Ом ±(1,5% от установленного значения + 5 мВ + 1.0% амплитуды) на высоком импедансе
	Разрешение	1 мВ или 4 бит (что больше)
Модуляция	Тип	АМ, ЧМ, ФМ
	АМ	Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальный, прямоугольный, пилообразный Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120%
	ЧМ	Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 2 мГц ... несущая частота
	ФМ	Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90°

Цифровой вольтметр

Источник				аналоговые каналы
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV/DCV: 3 бита
Звуковой сигнал				При выходе за пределы заданного диапазона

Частотомер

Общие параметры	Источник	аналоговые каналы, цифровые каналы (D0 ~ D15)
	Разрешение	3-6 бит, пользовательская
	Макс. частота	макс. частота аналогового канала
Функция измерения		частота, период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Прочие технические характеристики

Дисплей

Тип дисплея	диагональ 7”, сенсорный, емкостной
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек, 16:9
Сетка	10 (по горизонтали) x 8 (по вертикали)
Послесвечение	от 100 мс до 10 с, бесконечно
Яркость	256 уровней интенсивности (ЖК, HDMI)

Порты ввода / вывода

USB 2.0 Hi-speed Host		1 на передней панели
USB 2.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10/100 Base-T, поддержка LXI-C)
WEB интерфейс		поддержка Web Control interface
HDMI HD видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H)≥ 2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤ 0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	0~3 Вп-п
Выход генератора сигнала AFG OUT		2 на задней панели, BNC разъем

Процессор

Процессор	Cortex-A72 1.8 GHz, 6-ядер
Системная память	4 GB RAM
Операционная система	Android
Энергонезависимая память	32 GB

Питание

Интерфейс источника питания	Type-C
Напряжение питания	DC 20 V, 5 A
Потребляемая мощность	Максимум 70 Вт (при подключении к различным интерфейсам и USB-накопителю)

Массо-габаритные параметры

Габаритные размеры	265,35 мм x 161,75 мм x 77,38 мм (ШВГ)
Вес	Около 1,6 кг (2,6 кг с упаковкой)

Стандартная комплектация

Осциллограф
Сетевой адаптер
Кабель заземления
Пассивные пробники (4 шт.)

Дополнительная комплектация

MHO900-RLU05 - Опция увеличения глубины записи до 500 М точек
MHO900-AFG50 - Опция генератора сигналов с максимальной частотой 50 МГц
MHO900-AFG100 - Опция генератора сигналов с максимальной частотой 100 МГц
MHO900-AUDIOA - Опция анализа и запуска по аудиошинам I²S
MHO900-AUTOA - Опция анализа по шинам CAN с гибкой скоростью передачи данных CAN FD
MHO900-AEROA - Опция анализа и запуска по шинам MIL-STD-1553
MHO900-FlexA - Опция анализа и запуска по шинам FlexRay
MHO900-BND - Комплект опций, включающий в себя MHO900-AFG100, MHO900-AUDIOA, MHO900-AUTOA, MHO900-AEROA и MHO900-FlexA
PLA2216 - Пробник 16-канального логического анализатора

Назад в раздел

Логин:
Пароль:
	Запомнить меня

Регистрация
Забыли свой пароль?
