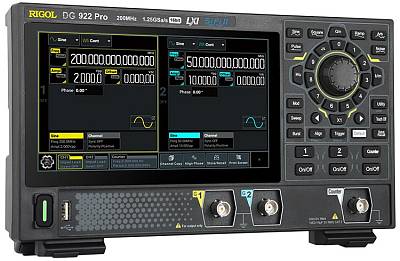

DG922 Pro Универсальный генератор сигналов

148 779,00 руб.

В корзину Подарок
Краткое описание
2 канала. Диапазон частот: 1 мкГц...200 МГц (Sin). Формирование последовательностей из комбинации форм сигналов (1 до 64). 148 встроенных форм сигналов. Генерация гармоник 20 порядка. Частота сэмплирования: 1,25 Гвыб/с.; ЦАП - 16 бит; глубина записи - 16 М (32 М опция). Технология SiFi2. Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -110 дБн/Гц. Амплитуда выходного сигнала 1 мВпп - 10 Впп; (50 Ом). Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, SUM; режим качания частоты; пачки импульсов. Частотомер 1 ГГц, 7 разрядов. Интерфейс: USB device, USB host; LAN (LXI Core 2011 Device). Дисплей: 7" TFT тачскрин, 1024 х 600. Размеры: 266 х 165 х 80 мм. Вес: 1,78 кг.

Розничная цена 175 009 руб.
Специальная цена 148 779 руб. (Количество ограничено)
RigolDG922 ProГосреестр: 96216-25

Подробное описание

RIGOL DG922 Pro — это двухканальный генератор сигналов произвольной формы серии DG900 Pro, обеспечивающий максимальную выходную частоту до 200 МГц. Прибор построен на основе фирменной технологии поточечного формирования сигнала SiFi II, которая гарантирует высокую точность воспроизведения и минимальные искажения.

Основные характеристики

  • Максимальная выходная частота: 200 МГц.
  • Количество каналов: 2 независимых.
  • Частота дискретиции: 1,25 Гвыб/с.
  • Вертикальное разрешение: 16 бит.
  • Глубина памяти: 16 Мточек на канал (с возможностью расширения до 32 Мточек).
  • Встроенные формы сигнала: 148.
  • Время нарастания: не более 3 нс.
  • Джиттер (среднеквадратичное значение): 200 пс.
  • Дисплей: цветной сенсорный 7-дюймовый экран с разрешением 1024x600.
  • Интерфейсы: USB Host/Device, LAN с поддержкой Web Control, вход Type-C для питания.
  • Габариты и вес: 266 x 165 x 80 мм, 1,78 кг.

Особенности и преимущества

  • Технология SiFi II. Фирменная технология RIGOL обеспечивает поточечную генерацию сигнала, что позволяет воспроизводить произвольные формы сигнала без искажений, характерных для традиционных DDS-генераторов, и с минимальным джиттером (всего 200 пс).
  • Высокая точность. Сочетание высокой частоты дискретизации 1,25 Гвыб/с и 16-битного ЦАП позволяет создавать чистые и стабильные высокоточные сигналы с низким уровнем гармонических искажений и малым джиттером.
  • Мультифункциональность. В одном компактном корпусе объединены функциональный генератор, генератор произвольных сигналов, шума, импульсов, гармоник (до 20-й), аналогово-цифровой модулятор и встроенный 7-разрядный частотомер до 1 ГГц.
  • Расширенные возможности модуляции. Поддержка широкого набора видов модуляции (AM, FM, PM, ASK, FSK, PSK, PWM, SUM) позволяет решать задачи в области телекоммуникаций, электропривода и силовой электроники.
  • Удобное управление. Большой 7-дюймовый сенсорный экран высокого разрешения позволяет удобно настраивать параметры и одновременно наблюдать за формой сигнала на обоих каналах.
  • Питание через Type-C. Разъем USB Type-C дает возможность питать прибор не только от штатного адаптера, но и от портативного аккумулятора (power bank), что особенно ценно при проведении работ «в поле», вдали от розетки.
  • Портативность. Прибор весит менее 1,8 кг и занимает минимум места на рабочем столе. Корпус совместим с креплениями VESA, что позволяет закрепить его на кронштейне и освободить рабочее пространство.

Сферы применения

  • Разработка и тестирование электроники. Идеальный инструмент для подачи тестовых сигналов на аналоговые и цифровые узлы разрабатываемых устройств, усилители, фильтры и АЦП.
  • Образование и наука. Простой и интуитивно понятный прибор для проведения лабораторных работ, демонстрации принципов генерации сигналов и моделирования физических процессов.
  • Телекоммуникации. Генерация модулированных сигналов для тестирования приемо-передающих трактов и систем связи.
  • Автомобильная и промышленная электроника. Имитация сигналов с датчиков, тестирование цепей управления двигателями и источников питания.
  • Сервисное обслуживание. Компактный и надежный прибор для диагностики и ремонта оборудования на выезде.

Технические характеристики

Характеристика Значение
Максимальная выходная частота

200 МГц

Количество каналов

2 канала

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: последовательности, 148 типов специальной формы

Частотные характеристики
Диапазон синусоидальный сигнал 1 мкГц ~ 200 МГц
прямоугольный сигнал 1 мкГц ~ 60 МГц
импульсный сигнал 1 мкГц ~ 50 МГц
пилообразный сигнал 1 мкГц ~ 5 МГц
гармоники
 1 мкГц ~ 100 МГц
Последовательность 1 мкВыб/с ~ 312,5 Мвыб/с
белый шум (Гаусс) полоса >250 МГц (-3дБ)
специальной формы 1 мкГц ~ 50 МГц
Разрешение по частоте 1 мкГц или 12 разрядов
Пределы допускаемой абсолютной погрешности установки частоты ±1 ppm от устан. значения

Синусоидальный сигнал
Уровень гармонических искажений Типичное (0 дБм)
< -55 дБн (10 Гц ~ 10 МГц)
< -50 дБн (>10 МГц ~ 50 МГц)
< -40 дБн (>50 МГц ~ 200 МГц)
Общие гармонические искажения (THD) Типичное (1 Впп)
<0,1% <10 Гц ~ 20 кГц
Уровень паразитного сигнала генератора

Типичное (0 дБм)
< -65 дБн (10 Гц ~ 10 МГц)
< -60 дБн (>10 МГц ~ 50 МГц)
< -50 дБн+6 дБс/октава (>50 МГц ~ 200 МГц)

Фазовый шум Типичное (1 Впп)
-110 дБн/Гц @ 10 кГц

Прямоугольный сигнал
Время нарастания / спада ≤ 3 нс типичное
Выброс < 5 % (0 дБм, >1 кГц) типичное
Джиттер (СКЗ)
Типичное (0 дБм, >1 кГц)
200 пс

Пилообразный сигнал
Нелинейность < 0,1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия 0 ~ 100%

Импульсный сигнал
Длительность импульса ≥ 9 нс ~ период - 9 нс
Коэф. заполнения 0,01% ~ 99,99%
Время нарастания / спада 3 нс ~ 0.625* период
Выброс < 5 % (0 дБм, >1 кГц) типичное
Джиттер (СКЗ)
Типичное (0 дБм, >1 кГц)
200 пс

Специальная форма
Максимальное количество точек участвующих в формировании сигнала 16 М точек на канал (32 М точек на канал - опционально)
Вертикальное разрешение 1 мкВыб/с или 12 разрядов
Частота дискретизации 1 мкВыб/с ~ 312.5 Мвыб/с
Время нарастания /спада ≤ 5 нс (<1 Вп-п, 50 Ом) типичное
Джиттер (СКЗ) Типичное (0 дБм, >1 кГц)
200 пс

Последовательности
Длина последовательности 32 точки на канал ~ 16 М точек на канал (32 М точек на канал - опционально)
Вертикальное разрешение 1 мкВыб/с или 12 разрядов
Частота дискретизации 1 мкВыб/с ~ 312.5 Мвыб/с
Формы сигнала 64
Цикл 0 ~ 256

Генератор гармоник
Порядок гармоник ≤ 20
Тип гармоник заданный, комбинированный
Амплитуда гармоник регулируемая для каждой гармоники
Фаза гармоник регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (Uм) 50 Ом 1 мВп-п - 10 Вп-п (≤50 МГц)
1 мВп-п - 5 Вп-п (≤100 МГц)
1 мВп-п - 2 Вп-п (≤200 МГц)
Амплитуда (Uм) выс. импеданс 2 мВп-п - 20 Вп-п (≤50 МГц)
2 мВп-п - 10 Вп-п (≤100 МГц)
2 мВп-п - 4 Вп-п (≤200 МГц)
Пределы допускаемой погрешности
установки уровня выходного сигнала 		±(1%Uм+2 мВ) типичное (50 Ом)
±(1%Uм+5 мВ) типичное (выс.импеданс)
Неравномерность АЧХ
Типичное (синус, 1 В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 50 МГц)
±0,5 дБ (>50 МГц ~ 100 МГц)
±1,0 дБ (>100 МГц ~ 200 МГц)
Единицы установки Впп, Вскз, дБм, В
Разрешение 0.1 мВпп, 0.1 мВскз, 1 мВ, 0.1 дБм или 4 бит (что меньше)
Диапазон смещения (Uсм) ±5 Впп АС+DC (50 Ом)
±10 Впп АС+DC (выс.импеданс)
Пределы допускаемой погрешности
установки постоянного напряжения смещения 		±(1%|Uсм|+0,5%Uм + 2 мВ) (50 Ом)
±(1%|Uсм|+0,5%Uм + 5 мВ) (выс.импеданс)
Разрешение смещения 1 мВ или 4 бит
Импеданс (типичное) 50 Ом ± 1%
Защита автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции
AM, FM, PM, ASK, FSK, PSK, PWM, SUM

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 1 мГц ~ 1 МГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 1 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 1 мГц ~ 1 МГц
Девиация 0 ~ 360°, разрешение 0.01°

Частотная манипуляция (FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 1 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 1 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 1 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая импульсный
Частота модуляции
1 мГц ~ 1 МГц
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~49.99% длительности импульса

SUM модуляция:

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Частота модуляции
1 мГц ~ 1 МГц
Источник Внутренний / Внешний
Источник комбинации синус, прямоугольный, пила, шум, произвольной формы, форма в канале
Коэффициент
0%~100% амлитуды

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой
Направление Вверх / Вниз
Время свипирования 1 мс ~ 250000 с
Время стояния / возврата 0 мс ~ 3600 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт синхросигнала (программируется)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Количество импульсов в пачке 1 ~ 1000000 или бесконечное
Внутренний период 4 мкс ~ 8000 с
Фаза
 -360° ~ +360°, 0.01° разрешение
Источник стробирования Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска 0 нс ~ 20 с

Частотомер:

Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон DC ~ 250 МГц (50 Ом, 1 МОм), 7 разрядов
250 ~ 500 МГц (50 Ом), 6 разрядов
500 ~ 1000 МГц (50 Ом), 5 разрядов
Разрешение по частоте 7 разрядов/с (время счета = 1 с)
Уровень запуска 0 В
Входной импеданс 50 Ом ± 2%, 1 МОм ± 5%
Связь по входу DC (50 Ом), DC/AC (1 МОм)
Диапазон амплитуд 100 мВпп ~ 2 Впп (50 Ом) (DC ~ 250 МГц)
100 мВпп ~ 2 Впп (50 Ом) (500 ~ 1000 МГц)

500 мВпп ~ 5 ВппАС+DC (1 МОм)
Опасный уровень 4 Впп (50 Ом)
5 Впп (1 МОм)
HF срез 60 кГц/Нет (доступно только для импеданса 1 MОм)

Вход внешней модуляции:

Диапазон напряжения
± 5 В для АМ, ЧМ, ФМ, ШИМ
3 В TTL уровня для АМн, ЧМн, ФМн
Полоса
DC ~ 100 кГц (1 Mвыб/с)
Импеданс входа
10 кОм ± 10%

Вход внешнего запуска/вход стробирования в режиме пачек импульсов:

Уровень TTL
Импеданс входа 10 кОм ± 10%
Мин. длительность импульса
100 нс
Фронт
 нарастающий, спадающий выбирается
Задержка запуска 0 нс ~ 20 с
Разрешение
 100 пс или 5 бит

Выход запуска:

Уровень TTL
Импеданс 50 Ом ± 5%
Джиттер , СКЗ 1,5 нс

Выход синхронизации:

Уровень TTL
Импеданс 50 Ом ± 5%

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота
10 МГц ± 100 Гц
Уровень 100 мВп-п ~ 5 Вп-п
Тип связи
 закрытый вход (AC)
Импеданс 1 кОм
Выход внутреннего опорного сигнала
Уровень 1,2 Впп (типичное) на нагрузке 50 Ом
Тип связи закрытый вход (AC)
Импеданс 50 кОм, закрытый вход (AC)

Прочие характеристики:

Тип дисплея Жидкокристаллический, 7" TFT, сенсорный Touch Screen, 1024 х 600
Интерфейс USB устройство (TMC), USB хост, LAN (10/100 BASE-T, поддержка LXI-C)
Питание интерфейс USB Type-C
Напряжение питания USB PD 15 В, 3 A
Потребляемая мощность не более 45 Вт
Рабочая температура 0 °C...40 °C
Габаритные размеры 266 х 165 х 80 мм
Вес 1,78 кг (в упаковке 2,78 кг)

Стандартная комплектация

  • Прибор
  • Адаптер питания
  • Провод заземления
  • Кабель USB
  • Кабель BNC
