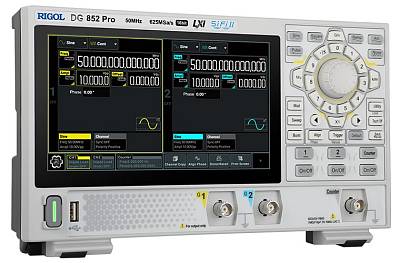

DG852 Pro Универсальный генератор сигналов
DG852 Pro Универсальный генератор сигналов
73 566,00 руб.
В корзину Подарок
Краткое описание
2 канала. Диапазон: 1 мкГц...50 МГц (Sin). Формирование последовательностей из комбинации форм сигналов (1 до 64). 148 встроенных форм сигналов. Генерация гармоник 20 порядка. Частота сэмплир.: 625 Мвыб/с.; ЦАП - 16 бит; глубина записи - 2 М (8 М опция). Технология SiFi2. Джиттер 200 пс. Погр. опорного генератора: 1 ppm. Фазовый шум -110 дБн/Гц. Амплитуда вых. сигнала 1 мВпп - 10 Впп; (50 Ом) Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, SUM; режим качания частоты; пачки импульсов. Частотомер 250 МГц, 7 разрядов. Интерфейс: USB device, USB host; LAN (LXI Core 2011 Device). Дисплей: 7" TFT тачскрин, 1024 х 600. Размеры: 266 х 165 х 80 мм. Вес: 1,78 кг.
DG852 Pro
Подробное описание
В генераторах сигналов Rigol серии DG800Pro использована инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, позволяющая восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, а также уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов, последовательности, различные виды модуляции, формироваание гармоник и низкий уровень собственных шумов делают генератор сигналов Rigol серии DG800Pro незаменимым инструментом для использования в измерительных задачах различной сложности .
Технические характеристики
Характеристика
Значение
Максимальная выходная частота
50 МГц
Количество каналов
2 канала
Форма сигнала
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: последовательности, 148 типов специальной формы
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 50 МГц
прямоугольный сигнал
1 мкГц ~ 40 МГц
импульсный сигнал
1 мкГц ~ 25 МГц
пилообразный сигнал
1 мкГц ~ 1 МГц
гармоники
1 мкГц ~ 25 МГц
Последовательность
1 мкВыб/с ~ 312,5 Мвыб/с
белый шум (Гаусс)
полоса >250 МГц (-3дБ)
специальной формы
1 мкГц ~ 15 МГц
Разрешение по частоте
1 мкГц или 12 разрядов
Точность установки (0°C ~ 40°C)
±1 ppm от устан. значения (кроме специальной формы и последовательности)
Синусоидальный сигнал
Уровень гармонических искажений
Типичное (0 дБм)
Общие гармонические искажения (THD)
Типичное (1 Впп)
Уровень паразитного сигнала генератора
Типичное (0 дБм)
Фазовый шум
Типичное (1 Впп)
Прямоугольный сигнал
Время нарастания / спада
≤ 3 нс (≤2 Вп-п, 50 Ом) типичное
Выброс
< 5 % (0 дБм, >1 кГц) типичное
Джиттер (СКЗ)
Типичное (0 дБм, >1 кГц)
Пилообразный сигнал
Нелинейность
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
≥ 9 нс ~ период - 9 нс
Коэф. заполнения
0,01% ~ 99,99%
Время нарастания / спада
3 нс ~ 0.625* период
Выброс
< 5 % (0 дБм, >1 кГц) типичное
Джиттер (СКЗ)
Типичное (0 дБм, >1 кГц)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
2 М точек на канал (8 М точек на канал - опционально)
Вертикальное разрешение
1 мкВыб/с или 12 разрядов
Частота дискретизации
1 мкВыб/с ~ 312.5 Мвыб/с
Время нарастания /спада
≤ 5 нс (<1 Вп-п, 50 Ом) типичное
Джиттер (СКЗ)
Типичное (0 дБм, >1 кГц)
Последовательности
Длина последовательности
32 точки на канал ~ 2 М точек на канал (8 М точек на канал - опционально)
Вертикальное разрешение
1 мкВыб/с или 12 разрядов
Частота дискретизации
1 мкВыб/с ~ 312.5 Мвыб/с
Формы сигнала
64
Цикл
0 ~ 256
Генератор гармоник
Порядок гармоник
≤ 20
Тип гармоник
заданный, комбинированный
Амплитуда гармоник
регулируемая для каждой гармоники
Фаза гармоник
регулируемая для каждой гармоники
Характеристики выхода:
Амплитуда (Uм)
1 мВп-п - 10 Вп-п (50 Ом)
Пределы допускаемой погрешности
±(1%Uм+2 мВ) типичное (50 Ом)
Неравномерность АЧХ
Типичное (синус, 1 В)
Единицы установки
Вп-п, Вскз, дБм, В
Разрешение
0.1 мВпп, 0.1 мВскз, 1 мВ, 0.1 дБм или 4 бит (что меньше)
Диапазон смещения (Uсм)
±5 Впп АС+DC (50 Ом)
Пределы допускаемой погрешности
±(1%|Uсм|+0,5%Uм + 2 мВ) (50 Ом)
Разрешение смещения
1 мВ или 4 бит
Импеданс (типичное)
50 Ом ± 1%
Защита
автоматическое отключение выхода при перегрузке
Модуляция
AM Модуляция (AM) :
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
1 мГц ~ 1 МГц
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (FM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
1 мГц ~ 1 МГц
ФМ Модуляция (PM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
1 мГц ~ 1 МГц
Девиация
0 ~ 360°, разрешение 0.01°
Частотная манипуляция (FSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
1 мГц ~ 1 МГц
Амплитудная манипуляция (ASK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
1 мГц ~ 1 МГц
Фазовая манипуляция (PSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
1 мГц ~ 1 МГц
ШИМ модуляция (PWM):
Несущая
импульсный
Частота модуляции
1 мГц ~ 1 МГц
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~50% длительности импульса
SUM модуляция:
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Частота модуляции
1 мГц ~ 1 МГц
Источник
Внутренний / Внешний
Источник комбинации
синус, прямоугольный, пила, шум, произвольной формы, форма в канале
Коэффициент
0%~100% амлитуды
Режим свипирования (качания):
Форма
синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон
линейный, логарифмический, ступенчатый
Диапазон частот
верхняя и нижняя частота свипирования ограничена несущей частотой
Направление
Вверх / Вниз
Время свипирования
1 мс ~ 250000 с
Время стояния / возврата
0 мс ~ 3600 с
Источник запуска
Ручной, внешний, внутренний
Маркер
спадающий фронт синхросигнала (программируется)
Режим пачек импульсов:
Форма
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Количество импульсов в пачке
1 ~ 1000000 или бесконечное
Внутренний период
4 мкс ~ 8000 с
Фаза
-360° ~ +360°, 0.01° разрешение
Источник стробирования
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Задержка запуска
0 нс ~ 20 с
Частотомер:
Измеряемый параметр
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон
0 ~ 250 МГц (50 Ом, 1 МОм), 7 разрядов
Разрешение по частоте
7 разрядов/с (время счета = 1 с)
Уровень запуска
0 В
Входной импеданс
50 Ом ± 2%, 1 МОм ± 5%
Связь по входу
DC (50 Ом), DC/AC (1 МОм)
Диапазон амплитуд
100 мВпп ~ 2 Впп (50 Ом)
Опасный уровень
4 Впп (50 Ом)
HF срез
60 кГц/Нет (доступно только для импеданса 1 MОм)
Вход внешней модуляции:
Диапазон напряжения
± 5 В для АМ, ЧМ, ФМ, ШИМ
Полоса
DC ~ 100 кГц (1 Mвыб/с)
Импеданс входа
10 кОм ± 10%
Вход внешнего запуска/вход стробирования в режиме пачек импульсов:
Уровень
TTL
Импеданс входа
10 кОм ± 10%
Мин. длительность импульса
100 нс
Фронт
нарастающий, спадающий выбирается
Задержка запуска
0 нс ~ 20 с
Разрешение
100 пс или 5 бит
Выход запуска:
Уровень
TTL
Импеданс
50 Ом ± 5%
Джиттер , СКЗ
1,5 нс
Выход синхронизации:
Уровень
TTL
Импеданс
50 Ом ± 5%
Вход/выход 10 МГц:
Вход внешнего опорного сигнала
Частота
10 МГц ± 100 Гц
Уровень
100 мВп-п ~ 5 Вп-п
Тип связи
закрытый вход (AC)
Импеданс
1 кОм
Выход внутреннего опорного сигнала
Уровень
1,2 Впп (типичное) на нагрузке 50 Ом
Тип связи
закрытый вход (AC)
Импеданс
50 кОм, закрытый вход (AC)
Основные характеристики:
Тип дисплея
Жидкокристаллический, 7" TFT, сенсорный Touch Screen, 1024 х 600
Внутренняя память
32 Гб
Интерфейс
USB устройство (TMC), USB хост, LAN (10/100 BASE-T, поддержка LXI-C)
Питание интерфейс
USB Type-C
Напряжение питания
USB PD 15 В, 3 A
Потребляемая мощность
не более 45 Вт
Рабочая температура
0 °C...40 °C
Габаритные размеры
266 х 165 х 80 мм
Вес
1,78 кг (в упаковке 2,78 кг)
Стандартная комплектация
Прибор
Адаптер питания
Провод заземления
Кабель USB
Кабель BNC
