Краткое описание

4 аналоговых + внешний запуск. 16 цифровых каналов. Максимальная полоса пропускания – 1 ГГц. Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал). Максимальная память - 500 М точек. АЦП 12 бит. Скорость захвата 200000 осц/сек (вект.), 1000000 осц./сек (регистратор). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (16 типов штатно, 4 - опция). Декодирование протоколов 4 штатно, 5 - опция. 41 тип автоизмерений. Анализ АЧХ (диаграммы Боде). БПФ. Генератор (опция). Цифровой вольтметр. Частотомер. Интерфейс: USB-host, USB-device, LAN (LXI-C), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 5,3 кг. Размеры: 335 x 235 x 154 мм.

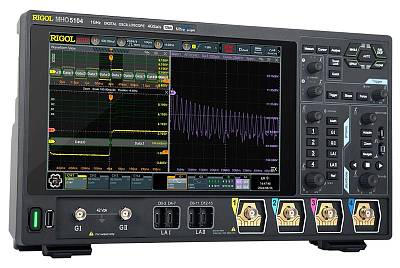

MHO5104

Подробное описание

Технические характеристики

Характеристика			Значение
Полоса пропускания		50 Ом	1 ГГц
Полоса пропускания		1 МОм	500 МГц
Режим дискретизации			Реальное время
Количество каналов			4 аналоговых + внешний запуск + 16 цифровых каналов
Макс. скорость захвата осциллограмм			200000 осц./сек (векторный режим) 1000000 осц./сек (режим регистратора)
Время нарастания (50 Ом), тип			≤440 пс (при всех включенных каналах) ≤400 пс (при одном или половине включенных каналах)
Регистрация	Режим		Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) Регистратор (скорость захвата до 1000000 осц./сек)
	Макс. дискретизация (реальное время)		4 Гвыб/сек (один или половина включенных каналов), 2 Гвыб/сек (все каналы включены)
	Макс. дискретизация (реальное время)
	Глубина записи		500 М точек (один или половина включенных каналов) 250 М точек (все каналы включены)
	Глубина записи
Параметры вертикальной системы аналоговых каналов	Связь по входу		открытый, закрытый или земля
	Связь по входу		открытый, закрытый или земля
	Входной импеданс		1 MОм ±1% \|\| 19 пФ ±3 пФ, 50 Ом ±1%
	Учет ослабления пробников напряжения		0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X,1500X, 2000X, 5000X, 1000X, 1500X, 2000X, 5000X, пользовательское
	Учет ослабления пробников тока		0.001 V/A, 0.002 V/A, 0.003 V/A, 0.005 V/A, 0.01 V/A, 0.02 V/A, 0.03 V/A, 0.05 V/A, 0.1 V/A, 0.2 V/A, 0.3 V/A, 0.5 V/A, 1 V/A, 2 V/A, 3 V/A, 5 V/A, 10 V/A, пользовательское
	Определение пробников		автоматическое определение пробников Rigol
	Макс. входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик
	Макс. входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение		12 бит (16 бит в режиме высокого разрешения)
	Эффективное количество ENOB (тип.) (50 Ом, 50 мВ/дел)		7,7 бит (1 ГГц) 7,7 бит (500 МГц) 8 бит (250 МГц) 6,4 бит (20 МГц)
	Вертикальное отклонение	1 МОм	100 мкВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	100 мкВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	± 1 B (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел)
	Динамический диапазон		±4 дел (12 бит)
	Ограничение полосы пропускания		20 МГц, 250 МГц, полная - выбирается для каждого канала полоса пропускания автоматически становится 250 МГц при развертке ≤500 мкВ полоса пропускания автоматически становится 20 МГц при развертке ≤200 мкВ
	Погрешность коэфф. усиления		±2% от полной шкалы (< 5 мВ), ±1% от полной шкалы (≥ 5 мВ),
	Погрешность смещения		≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита		±8 кВ (на входе BNC)
	Изоляция между каналами		≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)
Параметры вертикальной системы цифровых каналов	Количество каналов		16 цифровых (D0 ~ D15) 4 группы (D0 ~ D3, D4 ~ D7, D8 ~ D11, D12 ~ D15)
	Количество каналов
	Диапазон порогов		±15 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Уровень порогов		TTL (1,4 В) CMOS5.0 (+2,5 В); CMOS3.3 (+1,65 В) CMOS2.5 (+1,25 В); CMOS1.8 (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Максимальное входное напряжение		±40 В Впик CAT I; переходное перенапряжение 800 Впик
	Максимальный динамический диапазон		±10 В + значение порога
	Минимальный размах напряжения		500 мВп-п
	Входной импеданс		~100 кОм ±1% \|\| 11 пФ
	Вертикальное разрешение		1 бит
Уровень шума	Полоса пропускания 1 ГГц (50 Ом)	100 мкВ/дел (20 МГц ограничение п/п)	31.2 мкВскз
		200 мкВ/дел (20 МГц ограничение п/п)	66 мкВскз
		500 мкВ/дел (20 МГц ограничение п/п)	74.4 мкВскз
		1 мВ/дел	139.2 мкВскз
		2 мВ/дел	136.8 мкВскз
		5 мВ/дел	145.2 мкВскз
		10 мВ/дел	406.8 мкВскз
		20 мВ/дел	465.6 мкВскз
		50 мВ/дел	694.8 мкВскз
		100 мВ/дел	1152 мкВскз
		200 мВ/дел	4.92 мВскз
		500 мВ/дел	7.2 мВскз
		1 В/дел	11.52 мВскз
	Полоса пропускания 500 МГц (1 МОм)	100 мкВ/дел (20 МГц ограничение п/п)	54 мкВскз
		200 мкВ/дел (20 МГц ограничение п/п)	52.8 мкВскз
		500 мкВ/дел (20 МГц ограничение п/п)	78 мкВскз
		1 мВ/дел	130.8 мкВскз
		2 мВ/дел	127.2 мкВскз
		5 мВ/дел	153.6 мкВскз
		10 мВ/дел	270 мкВскз
		20 мВ/дел	331.2 мкВскз
		50 мВ/дел	614.4 мкВскз
		100 мВ/дел	3 мВскз
		200 мВ/дел	3.6 мВскз
		500 мВ/дел	12.84 мВскз
		1 В/дел	16.08 мВскз
		2 В/дел	24.36 мВскз
		5 В/дел	117.84 мВскз
		10 В/дел	156.36 мВскз
Параметры горизонтальной системы	Коэффициент развертки		200 пс/дел ~ 500 с/дел
	Коэффициент развертки		200 пс/дел ~ 500 с/дел
	Временное разрешение		20 пс
	Погрешность временной базы		±1.5 ppm ± 1 ppm/год
	Погрешность временной базы		±1.5 ppm ± 1 ppm/год
	Максимальная задержка		Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше
	Задержка между аналоговыми каналами		≤200 пс
	Режимы		Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения	Курсорные		Количество курсоров	2 пары XY курсоров
			Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
			Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические		Количество автоизмерений	41 тип, 14 измерений может отображаться одновременно
			Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15), результат математической обработки (Math1 ~ Math4)
			Диапазон измерения	основное окно, растяжка Zoom
			Макс. количество отображаемых на канал	33 типа
			Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
			Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
			Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
			Другие
			Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, счетчик
Математические операции	Количество отображаемых одновременно		4
	Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация		Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)		Макс.длина	1 М точек
			Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
			Тип окна
			Поиск пиков	макс. 15 пиков
Поиск и навигация	Тип		фронт, импульс
	Источник		аналоговые каналы
	Отображение		таблица событий во внутренней или внешней памяти
	Кнопки навигации		Навигация по времени: позволяет перейти к полученным сигналам в определенном временном порядке. Навигация по событиям: с помощью клавиш навигации просматривает результаты поиска событий и переходит к указанному событию.
Анализ осциллограмм	Pass / Fail		Источник	аналоговые каналы (CH1 ~ CH4)
	Запись		Источник	любые аналоговые и цифровые каналы
			Макс. количество сегментов	500000 событий запуска
			Режим	воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
			Режим
	Цветовая градация		Источник	аналоговые каналы (CH1 ~ CH4)
			Темы	температура, интенсивность
			Режим	во всех режимах

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC (16 кГц для внутреннего запуска), DC, ФВЧ (для внутреннего запуска: 200 кГц), ФНЧ (для внутреннего запуска: 180 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией)
	Внешний	200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фикс. 40% ~ 60%
Внешний запуск EXT TRIG	Входной импеданс		1 МОм±1%, BNC разъем
	Джиттер запуска (тип.)		< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN Опционально: FlexRay, LIN, I²S, MIL-STD-1553
Запуск по фронту	Тип фронта		нарастающий, спадающий, нарастающий & спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15), EXT, сеть AC Line
Запуск по длительности импульса	Условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск по скорости нарастания	Условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>

	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система		NTSC, PAL и SECAM
	Стандарт		480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>, вне интервала ><

	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск по истечении времени (TimeOut)	Тип фронта		нарастающий, спадающий, нарастающий & спадающий

	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск по ранту	Условие		прохождение через заданный уровень
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта		нарастающий, спадающий
	Позиция запуска		вход, выход, время
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск Установка / Удержание	Фронт		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)

RS-232/UART запуск	Условие запуска		Start, Error, Check Error, Data

	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
	Разрядность адреса		7 бит, 8 бит, 10 бит

	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
SPI запуск	Условие запуска		CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
CAN запуск	Условие запуска		начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random Error
	Тип сигнала		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
FlexRay запуск (опция MHO/DHO5000-FLEXAA)	Условие запуска		Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость		до 10 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
LIN запуск (опция MHO/DHO5000-FLEXA)	Условие запуска		Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
I²S запуск (опция MHO/DHO5000-FLEXA)	Тип канала		левый, правый, левый и правый
	Условие сравнения		=, ≠, >, <, <>, ><
	Режимы		I2S, LJ, RJ
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
MIL-STD-1553 запуск (опция MHO/DHO5000-FLEXA)	Условие запуска		Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
	Источник запуска		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)

Декодирование сигналов

Типы шин	Штатно: Parallel, RS232/UART, I²C, SPI, CAN Опционально: FlexRay, LIN, I²S, MIL-STD-1553
Параллельные шины Parallel	Разрядность		4 бит
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
RS-232/UART	Разрядность TX/RX		5 бит ~ 9 бит

	Скорость		до 20 Мбит/сек
	Четность	Odd, Even, нет
	Стоповые биты		1 или 2 бита
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
I²C	Параметр		Адрес (c или без бита R/W), данные, ACK


	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
SPI	Параметр		MISO/MOSI данные
	Тип	CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
CAN	Параметр		Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
CAN-FD (опция MHO/DHO5000-FLEXA)	Параметр		Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 10 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
FlexRay (опция MHO/DHO5000-FLEXA)	Параметр		ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS
	Тип	BP, BM, RX/TX
	Скорость		до 10 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15)
LIN (опция MHO/DHO5000-FLEXA)	Протокол		версия (1.X или 2.X)
	Параметр	sync, ID, data, check sum
	Скорость		до 20 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4)
I²S (опция MHO/DHO5000-FLEXA)	Тип канала		левый, правый
	Разрядность		4 бит ~ 32 бит
	Режимы		I2S, LJ, RJ
	Источник		аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 (опция MHO/DHO5000-FLEXA)	Параметр		data word, command word, status word (адрес+последние 11 бит)
	Источник		аналоговые каналы (CH1 ~ CH4)

Диаграммы Боде

Начальная частота				10 Гц...3 МГц
Конечная частота				100 Гц...30 МГц
Точки/Декады				10...100
Выходная амплитуда				20 мВ...10 В (1 МОм); 10 мВ...5 В (50 Ом)

Генератор

Характеристика			Значение
Количесто каналов			2
Частота дискретизации			1 Гвыб/сек
Вертикальное разрешение			16 бит
Максимальная частота			50 МГц
Стандартные формы			Синус, меандр, имульсный, треугольный, шумовой
Встроенные формы			DC, Sinc, Exp.Rise, Exp.Fall, ECG1, Gauss, Lorentz, Haversine
Синус	Диапазон частот		1 мГц ~ 50 МГц
	Нелинейность АЧХ		±0,5 дБ (относительно 1 кГц)
	Гармонические искажения		-40 дБн
	Негармонические искажения		-40 дБн
	Общие гармонические искажения		1%
	Отношение сигнал/шум		40 дБ
Меандр/Импульс	Диапазон частот		Меандр: 1 мГц ~ 20 МГц
	Время нарастания / спада		<9 нс (10%-90%), настраиваемаяя
	Выброс		<4%
	Длительность импульса	≥10 нс
	Коэффициент заполнения		10%-90% или 10 нс (что больше)



	Джиттер		500 пс
Треугольный	Диапазон частот		1 мГц ~ 2 МГц
	Линейность		1%
	Симметрия		0.1% ~99.9%
Шумовой	Полоса		40 МГц
Частота	Точность		100 ppm
Частота	Разрешение		0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон		2 мВпп ~ 10 Впп (1 МОм) 1 мВпп ~ 5 Впп (50 Ом)
	Точность		±(2% от установленного значения + 1 мВ) (частота = 1 кГц)
	Разрешение		100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон		-10 В ~ 10 В
	Точность		±(2% от установленного значения + 5 мВ + 0.5% амплитуды)
	Разрешение		100 мкВ или 3 бит (что больше)
Модуляция	Тип		АМ, ЧМ, ШИМ
	АМ		Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120%
	ЧМ		Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0 Гц ... 1 кГц
	ФМ		Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная, встроенные формы Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90°

Цифровой вольтметр

Источник				аналоговые каналы (CH1 ~ CH4)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV / DCV: 4 бита
Звуковой сигнал				при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0~D15) или внешний запуск EXT
	Разрешение	3 или 6 цифр, пользовательская
	Макс. частота	макс. частота полосы пропускания
Функция измерения		частота. период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1280 (по горизонтали) × 800 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК, HDMI)

Процессор

Тип процессора	Cortex-A72, 1.8 GHz + Cortex-A53 1.4GHz 6-core
Системная память	4 Гб RAM
Операционная система	Android
Внутренняя энергонезависимая память	128 Гб

Энергонезависимая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, *.jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin), list data (.csv), reference waveform data (.ref, .csv, .bin)
Опорные осциллограммы	10 осциллограмм
Внутренняя память	128 Гб

Порты ввода / вывода

USB 3.0 Hi-speed Host		1 на передней панели
USB 3.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
WEB интерфейс		Поддерживает веб-интерфейс управления (вводится IP-адрес осциллографа в веб-браузер для отображения интерфейса управления осциллографом)
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out	Вход	1, BNC разъем на задней панели
	Параметры входного сигнала	50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
	Выход	1, BNC разъем на задней панели
	Параметры выходного сигнала	50 Ом, 1.5 Впп синусоидальная форма
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	0.3 В

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность	Макс. 400 ВА (с различными работающими интерфейсами, USB, активные пробники)
Предохранитель	5 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	335 мм × 235 мм × 154 мм (ШВГ)
Размер в стойку	5U
Вес	5,3 кг без упаковки 6,3 кг с упаковкой

Стандартная комплектация

Осциллограф
Кабель питания
Кабель USB
Пассивные пробники RP3500A (500 МГц, 10Х) - 4 шт.

Дополнительная комплектация

Название	Назначение
Опции расширения функциональности
MHO5000-AUTO	Опция анализа и запуска по шинам CAN-FD и LIN
MHO5000-FLEXA	Опция анализа и запуска по шинам FlexRay
MHO5000-AUDIO	Опция анализа и запуска по шинам I2S
MHO5000-AERO	Опция анализа и запуска по шинам MIL-STD-1553
MHO5000-AWG	Опция двухканального генератора сигналов 50 МГц
MHO5000-PWRA	Опция анализа мощности
MHO5000-BND	Комплект опций, включающий MHO5000-AUTO, MHO5000-FLEXA, MHO5000-AUDIO, MHO5000-AERO, MHO5000-AWG, MHO5000-PWRA
Дополнительные аксессуары и принадлежности
PLA3204	Логический пробник (4 канала + 2 точки заземления)

Назад в раздел

Логин:
Пароль:
	Запомнить меня

Регистрация
Забыли свой пароль?
