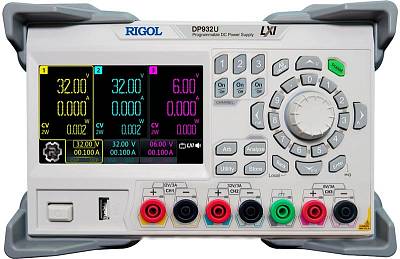

DP932U Источник питания

Ключевые особенности

• Источник питания RIGOL DP932U оснащен тремя гальванически развязанными каналами: два канала с выходными параметрами 0-32 В / 0-3 А и один канал с параметрами 0-6 В / 0-3 А. Такая конфигурация позволяет одновременно питать разные части схемы, исключая взаимное влияние, что особенно ценно при работе с аналого-цифровыми и смешанными устройствами.
• Максимальная мощность составляет 210 Вт. Каналы 1 и 2 можно автоматически объединять в параллель или последовательно через встроенное меню, получая на одном выходе до 64 В при токе 3 А или до 32 В при токе 6 А. Это избавляет от необходимости использовать внешние соединительные кабели и упрощает тестирование мощных нагрузок.
• DP932U поддерживает режим высокоскоростного произвольного сигнала (High Speed Arb), позволяющий формировать на выходе сигналы сложной формы с частотой обновления до 10 раз в секунду. Можно создавать последовательности до 512 шагов с заданием времени стояния от 1000 мс (100 мс - опция). В память прибора уже заложено 8 встроенных форм сигналов: синус, импульс, пила, ступенчатый и экспоненциальный. Эта функция незаменима для имитации поведения реальных источников питания, проверки устойчивости устройств к скачкам напряжения и стресс-тестирования.
• Благодаря линейной схеме и высококачественным компонентам, уровень пульсаций и шума составляет менее 350 мкВ RMS / 2 мВ пик-пик. Такая чистота выходного сигнала критически важна для тестирования высокочувствительных аналоговых и ВЧ-устройств.
• Базовая погрешность установки напряжения составляет 0,05% для каналов 1 и 2, а нестабильность выходных параметров под воздействием изменений нагрузки или сетевого напряжения не превышает 0,01% + 2 мВ / 250 мкА. Стандартное разрешение установки и измерения равно 10 мВ / 1 мА, а с опцией высокого разрешения (HIRES) оно улучшается до 1 мВ / 1 мА по установке и 0,1 мВ / 0,1 мА по измерению.
• Прибор не просто выдает питание, но и анализирует его. На экран можно выводить графики напряжения, тока или мощности для любого канала в реальном времени. В режиме анализа импульсного тока пользователь задает пороговые уровни, а источник регистрирует количество и длительность выбросов, выходящих за эти пределы.
• Встроенный регистратор данных записывает показания во внутреннюю память объёмом 2 ГБ или на внешний USB-накопитель, что позволяет отслеживать долговременные тренды и фиксировать редкие аномалии в поведении нагрузки.
• Прибор оснащен независимыми системами защиты: от перенапряжения (OVP), от перегрузки по току (OCP) и от перегрева (OTP). Пороги срабатывания задаются пользователем индивидуально для каждого канала, предотвращая выход из строя как самого источника, так и тестируемого устройства.
• Управление осуществляется через яркий 4,3-дюймовый цветной сенсорный TFT-дисплей с интуитивно понятным графическим интерфейсом, на котором одновременно отображаются заданные и фактические значения напряжения, тока и мощности по всем трем каналам.
• Наличие стандартных интерфейсов USB Host, USB Device и LAN позволяет удаленно управлять прибором и интегрировать его в автоматизированные системы. Опционально доступен порт Digital I/O для внешней синхронизации и запуска.

Технические характеристики

Стандартная комплектация

• Источник питания
• Сетевой шнур
• Кабель USB
• Предохранитель
• Соединительные провода (10 А) - 2 пары

Дополнительная комплектация

• Комплект для монтажа в стойку
• Опция улучшения разрешения DP900-HIRES
• Цифровой порт DP900-DIGITALIO
• Опция произвольной формы с минимальным временем стояния 100 мс DP900-ARB
