Для инженеров, которым требуется надежное и точное питание для повседневных лабораторных задач без переплаты за избыточные интерфейсы, Rigol DP932E является наиболее рациональным выбором. Это трехканальный программируемый источник питания мощностью 210 Вт, который сохраняет все ключевые измерительные достоинства старших моделей серии DP900, но предлагает более доступный входной порог.
Ниже приведен технический обзор характеристик и функционала прибора, актуальный для оснащения рабочих мест разработчиков РЭА.

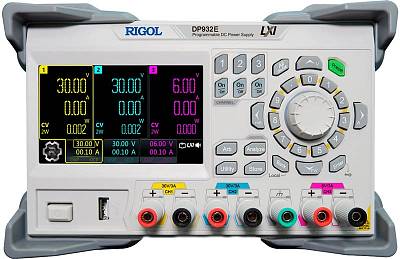

Rigol DP932E: Базовая прецизионность и три независимых канала
Модель DP932E — это «рабочая лошадка», спроектированная для обеспечения чистого питания и базовой автоматизации. Прибор идеально подходит для питания смешанных схем, где требуется одновременная подача разных уровней напряжения.
Конфигурация и возможности коммутации
Три изолированных канала позволяют гибко распределять нагрузку:
- Каналы 1 и 2 (CH1 / CH2): 0–32 В / 0–3 А.
- Канал 3 (CH3): 0–6 В / 0–3 А (для питания ПЛИС, микроконтроллеров и логики).
Для задач, требующих повышенных параметров, реализована функция внутреннего последовательного и параллельного соединения каналов CH1 и CH2. Это позволяет нажатием одной кнопки получить на выходе до 64 В или до 6 А без использования внешних перемычек.
Ключевые параметры точности и стабильности
- Низкий уровень пульсаций и шумов: менее 350 мкВ (ср. кв.) и менее 2 мВ (размах). Чистое линейное питание исключает влияние помех от БП на работу чувствительных датчиков и АЦП.
- Высокое разрешение: точность установки и считывания параметров составляет 10 мВ / 10 мА. Этого достаточно для большинства стандартных задач по отладке и тестированию.
- Линейная стабилизация: гарантирует быстрое время восстановления после скачка нагрузки (менее 50 мкс).
Функции мониторинга и анализа
Несмотря на статус эконом-версии, DP932E оснащен мощным инструментарием для диагностики:
- Графический интерфейс: цветной 4,3-дюймовый ЖК-дисплей позволяет видеть состояние всех каналов одновременно.
- Встроенный осциллограф: визуализация формы выходного тока и напряжения в реальном времени для поиска аномалий в потреблении.
- Регистратор данных (Data Logger): запись параметров для анализа энергопотребления устройства при длительной работе.
- Таймер: формирование сигналов сложной формы по заданным точкам (напряжение/время).
Интерфейсы и безопасность
- Интерфейс связи: прибор штатно укомплектован портом USB (Device/Host) для удаленного управления.
- Защита (OVP, OCP, OTP): быстрые аппаратные защиты предохраняют исследуемое устройство от перенапряжения и перегрузки по току, а сам прибор — от перегрева.
- Конструктив: обновленный дизайн корпуса с защитными накладками и удобной ручкой, оптимизированный для настольного использования.
Rigol DP932E — это профессиональный инструмент, который закрывает 90% потребностей типовой лаборатории в качественном питании, обеспечивая при этом высокую информативность и удобство управления.
Если ваша задача требует интеграции в сложные сети через LAN или работы с цифровыми портами ввода-вывода (Digital I/O) «из коробки», рекомендуем обратить внимание на версию DP932A.
Технические характеристики
- Количество каналов - 3 независимых гальванически развязанных канала
- Максимальная мощность - 198 Вт
- Параллельное и последовательное соединение каналов CH1 и CH2
- Интуитивно понятный графический интерфейс
- Отображение информации по каждому каналу (напряжение, ток, мощность)
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
- Режимы стабилизация тока и напряжения
- Время выполнения команд <10 мс
- Мониторинг состояния выхода с анализом данных
- Регистратор данных
- Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
- Цветной сенсорный ЖК дисплей 4,3"
|
Характеристики
|
Значения
|
|
Количество каналов
|
3
|
Выходное напряжение / ток
|
CH1: 0...30 В / 0...3 А
CH2: 0...30 В / 0...3 А
CH3: 0...6 В / 0...3 А
|
Последовательное соединение каналов CH1 и CH2
|
0...60 В / 0...3 А
|
Параллельное соединение каналов CH1 и CH2
|
0...30 В / 0...6 А
|
Нестабильность, вызванная
изменением нагрузки
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Нестабильность, вызванная
изменением сетевого напряжения
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Пульсации+шум
(20 Гц...20 МГц)
|
Напряжение
|
<350 мкВскз / 2 мВпик-пик
|
|
Ток
|
<2 мАскз
|
Ежегодная погрешность
(25° ±5°C )
|
Программирование
|
Напряжение
|
0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
|
Ток
|
0,2% + 5 мА
|
|
Считывание
|
Напряжение
|
0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
|
|
Ток
|
0,15% + 5 мА
|
Разрешение
|
Программирование
|
Напряжение
|
10 мВ (1 мВ - опция)
|
Ток
|
10 мА (1 мА - опция)
|
|
Считывание
|
Напряжение
|
10 мВ (0,1 мВ - опция)
|
Ток
|
10 мА (0,1 мА - опция)
|
|
Отображение
|
Напряжение
|
10 мВ (1 мВ - опция)
|
Ток
|
10 мА (1 мА - опция)
|
Время установления
|
50 мкс
|
Время отработки команд
|
<10 мс
|
|
Температурный коэффициент на °C
|
Напряжение
|
0,01 %+4 мВ
|
|
Ток
|
0,01%+ 2 мA
|
|
Защита по напряжению OVP/ по току OCP
|
Диапазон
|
CH1: 1 мВ...35,2 В / 1 мА...3,3 A
CH2: 1 мВ...35,2 В / 1 мА...3,3 A
CH3: 1 мВ...6,6 В / 1 мА...3,3 A
|
Точность
|
0,2%+20 мВ / 0,5%+20 мA
|
Интерфейсы
|
USB Device, USB Host, LAN
Опция GPIB - недоступна
|
Весогабаритные параметры
|
Габаритные размеры
|
239 мм (W) x 157 мм (H) x 419 мм (D)
|
Вес
|
9,15 кг
|
Питание
|
переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
|
Стандартная комплектация
- Источник питания
- Сетевой шнур
- Кабель USB
- Предохранитель
- Соединительные провода (10 А) - 2 пары
Дополнительная комплектация
- Комплект для монтажа в стойку
- Опция улучшения разрешения DP900-HIRES
