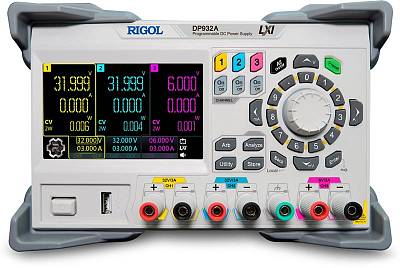

DP932A Источник питания

Для оснащения современной инженерной лаборатории или производственного участка требуется источник питания, который сочетает в себе компактность, точность и развитые возможности автоматизации. Rigol DP932A — это флагманская модель в линейке DP900, представляющая собой трехканальный программируемый источник питания, разработанный специально для прецизионной отладки электроники.

Ниже представлен технический разбор возможностей прибора, подтверждающий его эффективность в условиях реальной лаборатории.

DP932A — это не просто БП, а многофункциональная система питания с суммарной мощностью 210 Вт. В отличие от базовых моделей, версия «A» штатно оснащена интерфейсами LAN и цифровым вводом-выводом, что делает её готовой к работе в составе автоматизированных измерительных стендов.

Гибкость каналов и выходные характеристики

Прибор обладает тремя полностью изолированными каналами, что позволяет безопасно питать цифровые и аналоговые части схемы независимо друг от друга:

• Канал 1 (CH1): 0–32 В / 0–3 А
• Канал 2 (CH2): 0–32 В / 0–3 А
• Канал 3 (CH3): 0–6 В / 0–3 А (оптимально для низковольтной логики и МК)

Каналы CH1 и CH2 поддерживают последовательное и параллельное соединение, позволяя получить на выходе до 64 В или до 6 А соответственно.

Ключевые преимущества и точность

• Высокое разрешение: точность установки и считывания параметров составляет 1 мВ / 1 мА, что позволяет обходиться без внешнего мультиметра при мониторинге малых изменений потребления.
• Малые пульсации и шум: уровень шума менее 350 мкВ (ср. кв.) / 2 мВ (размах) гарантирует «чистое» питание без паразитных наводок на чувствительные узлы РЭА.
• Скорость отклика: время восстановления переходного процесса при изменении нагрузки составляет менее 50 мкс.

Функционал для углубленного анализа

DP932A предлагает инженеру инструменты, ранее доступные только в топовых сериях:

• Визуализация в реальном времени: встроенный режим осциллографа позволяет наблюдать форму выходного тока и напряжения на 4,3-дюймовом цветном ЖК-экране.
• Регистратор данных: запись параметров работы в лог-файл для анализа энергопотребления устройства при длительных испытаниях.
• Таймер сигналов: возможность программирования сложных последовательностей (циклограмм) изменения напряжения и тока.

Интерфейсы и автоматизация

Модель полностью соответствует современным стандартам промышленной автоматизации:

• Интерфейсы: USB-host/device, LAN (LXI) и Digital I/O (цифровой порт управления) входят в стандартную комплектацию.
• GPIB: опциональная поддержка через адаптер.
• Удаленное управление: полная поддержка протокола SCPI для работы в LabVIEW, MATLAB или через Python.

Безопасность и исполнение

• Защита OVP / OCP / OTP: мгновенное отключение выхода при превышении заданных порогов напряжения, тока или температуры.
• Конструктив: обновленный дизайн с удобной ручкой для переноски и защитными накладками, подходящий как для настольного использования, так и для монтажа в стойку.

Rigol DP932A — это надежное решение для тех, кому нужен точный, малошумящий и быстрый источник питания с полноценным набором интерфейсов «из коробки».

Также в нашем каталоге доступны источники питания серии DP800 для классических задач или новые прецизионные системы серии DP2000 для сверхточных измерений токов утечки.

Технические характеристики

• Количество каналов - 3 независимых гальванически развязанных канала
• Максимальная мощность - 210 Вт
• Параллельное и последовательное соединение каналов CH1 и CH2
• Интуитивно понятный графический интерфейс
• Отображение информации по каждому каналу (напряжение, ток, мощность)
• Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
• Режимы стабилизация тока и напряжения
• Время выполнения команд <10 мс
• Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 100 мс
• 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
• Мониторинг состояния выхода с анализом данных
• Регистратор данных
• Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
• Цветной сенсорный ЖК дисплей 4,3"

Стандартная комплектация

• Источник питания
• Сетевой шнур
• Кабель USB
• Предохранитель
• Соединительные провода (10 А) - 2 пары

Дополнительная комплектация

• Комплект для монтажа в стойку
