DP813A Источник питания

Корзина 0 позиций
на сумму 0,00 руб.
131 670,00 руб.

В корзину Подарок
Краткое описание
1 канал. 2 диапазона: 0…8 В / 0…20 А и 0…20 В / 0…10 А. Программируемый. Наилучшее разрешение программирования: 1 мВ/1 мА; считывания 1 мВ/1 мА. Базовая погрешность по напряжению / току: 0,05% / 0,1%. Пульсации+шум по напряжению / току: 0,35 мВскз / 2 мАскз. Встроенный регистратор. Интерфейсы: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O; GPIB (опция). Дисплей цветной TFT 3,5" с цифровой и графической информацией. Размеры: 239х157х418 мм. Вес: 10,5 кг.

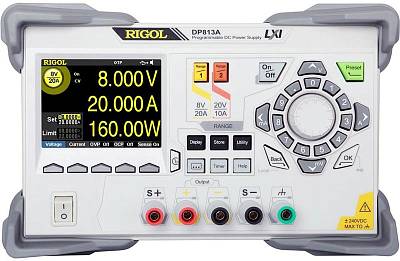

Rigol DP813A

Подробное описание
  • Количество каналов - 1
  • Количество диапазонов - 2
  • Максимальная мощность 200 Вт
  • Новый интуитивно понятный графический интерфейс
  • Отображение информации по каждому диапазону (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
  • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
  • Режимы стабилизация тока и напряжения
  • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
  • Возможность установки задержки на выходе
  • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с)
  • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
  • Поддержка внешнего диска
  • Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала

Технические характеристики

Характеристики Значения
Количество каналов 1
Количество диапазонов 2
Выходное напряжение / ток Диапазон 1: 0...8 В / 0...20 А
Диапазон 2: 0...20 В / 0...10 А
Нестабильность, вызванная
изменением нагрузки
Напряжение <0,01%+2 мВ
Ток <0,01%+250 мкА
Нестабильность, вызванная
изменением сетевого напряжения
Напряжение <0,01%+2 мВ
Ток <0,01%+250 мкА
Пульсации+шум
(20 Гц...20 МГц)
Напряжение <350 мкВскз / 3 мВпик-пик
Ток <2 мАскз
Ежегодная погрешность
(25° ±5°C )
Программирование Напряжение 0,05% + 10 мВ
Ток
0,1% + 10 мА
Считывание Напряжение 0,05% + 10 мВ
Ток 0,1% + 10 мА
Разрешение Программирование Напряжение 1 мВ
Ток
1 мА
Считывание Напряжение 1 мВ
Ток 1 мА
Отображение Напряжение 1 мВ
Ток
1 мА
Время установления 50 мкс
Время отработки команд 118 мс
Температурный коэффициент на °C Напряжение 0,01 %+3 мВ
Ток 0,02%+ 3 мA
Стабильность (8 часов) Напряжение 0,02%+1 мВ
Ток 0,1%+2 мА
Защита по напряжению OVP/ по току OCP Диапазон Диапазон 1: 1 мВ...8,8 В / 1 мА...22 A
Диапазон 2: 1 мВ...22 В / 1 мА...11 A
Точность
0,5%+0,5 В / 0,5%+0,5 A
Интерфейсы USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
Опция: GPIB
Весогабаритные параметры Габаритные размеры 239 мм (W) x 157 мм (H) x 418 мм (D)
Вес
10,5 кг
Питание переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)

Стандартная комплектация

  • Источник питания
  • Кабель питания
  • Кабель USB
  • Предохранитель (3 шт.)
  • Колодка контактная
  • Краткое руководство по эксплуатации

Дополнительная комплектация
