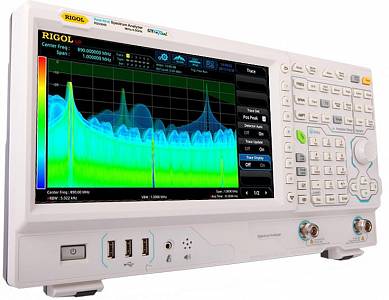

RSA3015E-TG Анализатор спектра реального времени с трекинг-генератором
RSA3015E-TG Анализатор спектра реального времени с трекинг-генератором
304 573,00 руб.
В корзину Подарок
Краткое описание
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса от 9 кГц до 1,5 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 10 Гц до максимальной частоты; разрешение 2 Гц; фильтр ПЧ: 1 Гц...3 МГц , ЭМС фильтры (опция); видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опция); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц; минимальная длительность событий 9,3 мкс, SFDR <-50 дБн/Гц, 6 типов окон. Трекинг-генератор: частотный диапазон 100 кГц - 1,5 ГГц, выходной уровень -40 дБм...0 дБм. Цветной дисплей 10,1" (1024х600) . Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,95 кг.
RSA3015E-TG Акция!
Подарок!
При покупке данного прибора опции расширения функциональности – бесплатно!
Подробности...
Подробное описание
Для разработки и обслуживания радиоэлектронной аппаратуры в диапазоне до 1,5 ГГц не всегда рационально переплачивать за избыточную полосу частот, но критически важно не пропускать кратковременные помехи. Rigol RSA3015E-TG — это «эконом-серия» анализаторов реального времени, которая сохраняет архитектуру UltraReal , но делает её доступной для широкого круга инженерных задач.
Наличие встроенного трекинг-генератора превращает этот прибор в законченное рабочее место для настройки фильтров, антенн и предварительного контроля ЭМС.
Технология UltraReal: профессиональный анализ без пропусков
В отличие от бюджетных сканирующих анализаторов, RSA3015E-TG способен обрабатывать сигнал бесшовно. Это позволяет фиксировать импульсные помехи, сигналы с ППРЧ и другие нестационарные процессы, которые «проваливаются» между циклами сканирования обычных приборов.
Полоса анализа в реальном времени (RTBW): 10 МГц.Вероятность перехвата (POI): 100% захват сигналов длительностью от 7,45 мкс с гарантированной точностью измерения амплитуды.Режимы визуализации: Плотность (Density) и Спектрограмма позволяют наглядно увидеть структуру сигнала и выявить скрытые под несущей помехи.
Встроенный трекинг-генератор (TG)
Модуль следящего генератора позволяет использовать анализатор для измерения характеристик пассивных и активных ВЧ-устройств:
Снятие АЧХ (амплитудно-частотных характеристик) фильтров и усилителей.
Проверка качества соединительных кабелей и аттенюаторов.
При использовании внешнего моста — измерение коэффициента отражения и КСВН антенн.
Характеристики радиотракта и чувствительность
Несмотря на статус «младшей» модели в линейке, RSA3015E-TG обладает достойными параметрами для прецизионных работ:
Диапазон частот: от 9 кГц до 1,5 ГГц.Средний уровень собственного шума (DANL): менее -161 дБм (типично), что позволяет работать со сверхслабыми сигналами.Фазовый шум: -102 дБн/Гц при отстройке на 10 кГц (несущая 1 ГГц).Разрешение (RBW): от 1 Гц до 3 МГц, обеспечивающее высокую избирательность.
Режимы работы и автоматизация
Прибор поддерживает четыре независимых режима измерения:
GPSA: Классический сканирующий анализатор спектра.RTSA: Анализ в реальном времени.EMI: Режим предварительных испытаний на электромагнитную совместимость (поддержка фильтров и детекторов по стандартам CISPR).ASK/FSK: Встроенный режим демодуляции для анализа простых видов цифровой модуляции.
Удобство работы и интерфейсы
Дисплей: 10,1-дюймовый сенсорный экран с поддержкой Multi-touch — работа с маркерами и границами сканирования стала в разы быстрее.Вывод изображения: Разъем HDMI для подключения к внешнему монитору.Интеграция: Интерфейсы USB и LAN (LXI), полная поддержка системы команд SCPI для написания собственных скриптов автоматизации.
Rigol RSA3015E-TG — это оптимальный выбор, когда нужен «честный» реальный масштаб времени и трекинг-генератор в диапазоне до 1,5 ГГц без переплаты за лишние гигагерцы.
Возможно, вас также могут заинтересовать другие модели анализаторов Ригол, представленные в нашем каталоге, например, серия RSA3000N со встроенным векторным анализатором цепей или высокочастотные модели до 6,5 ГГц.
Технические характеристики
Характеристики
Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон
9 кГц…1,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота
10 МГц
Точность после калибровки
стандартно
<1 ppm
опция OCXO-C08
<0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C)
стандартно
<0,5 ppm
опция OCXO-C08
<0,005 ppm
Старение
стандартно
<1 ppm/год
опция OCXO-C08
<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер
Разрешение
± полоса обзора / (кол. точек развертки-1)
Погрешность
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц
Погрешность
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон
Нулевая, 10 Гц...максимальная частота
Разрешение
2 Гц
Погрешность
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)
1 кГц
<-90 дБн/Гц
10 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
100 кГц
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
1 МГц
<-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания
Разрешение ПЧ RBW (-3 дБ )
10 Гц… 3 МГц, с шагом 1-3-10
Погрешность RBW
<5%
Избирательность (60 дБ/3 дБ)
<5:1
Разрешение видео VBW (-3 дБ )
1 Гц… 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ )
200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц)
Диапазон (fц≥10 МГц)
Уровень собственных шумов … +30 дБм
Максимальный уровень на входе
Постоянное напряжение
50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)
Средний уровень шумов (типично)
без предусилителя
9 кГц...100 кГц
<-120 дБм (тип.)
100 кГц...20 МГц
<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц
<-138 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA3000E-PA)
100 кГц...20 МГц
<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц
<-158 дБм, <-161 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)
без предусилителя
100 кГц…1,5 ГГц
<0,7 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA3000E-PA)
100 кГц…1,5 ГГц
<1,0 дБ; <0,5 дБ (тип.)
Отображение уровня
Логарифмическая шкала
1 дБ…200 дБ
Линейная шкала
0 до опорного уровня
Количество точек
801
Количество графиков
6
Тип детектора
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC)
Операции над графиками
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор
Диапазон ослабления
0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):
<0,3 дБ
Абсолютная амплитудная погрешность
<0,3 дБ
Установка опорного уровня
Логарифмическая шкала
-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала
707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C)
1,0 дБ
Погрешность переключения RBW
1 Гц...1 МГц
<0,1 дБ
3 МГц, 10 МГц
<0,3 дБ
Предусилитель (опция RSA3000E-PA)
Частотный диапазон
100 кГц…1,5 ГГц
Усиление
20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
<1,6 дБ
Гармонические искажения 2-го порядка
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
TOI: +10 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА
Время развертки
Нулевой обзор
1 мкс…4000 с
Полоса обзора ≥10 Гц
1 мс... 6000 с
Погрешность времени развертки
Нулевой обзор
5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц
5%
Тип запуска
непрерывный, однократный
ЗАПУСК
Источник
свободный, внешний 1, внешний 2, видео
Задержка
Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц
0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон
100 кГц...1,5 ГГц
Выходной уровень
Диапазон
-40 дБм...0 дБм
Разрешение
1 дБ
Нелинейность (отн. 50 МГц)
±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
10 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI
9,3 мкс
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
Полоса обзора
RBW1
RBW2
RBW3
RBW4
RBW5
RBW6
10 МГц
86,8
46,8
26,8
16,8
11,8
9,30
1 МГц
807
407
207
107
56,3
31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора
Мин. диапазон / Макс. диапазон
10 МГц
25,1 кГц / 804 кГц
1 МГц
2,51 кГц / 80,4 кГц
100 КГц
251 Гц / 8,04 кГц
Максимальная частота дискретизации
12,8 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>32 мс
Амплитуда
Неравномерность АЧХ
<0,5 дБ
SFDR
<-50 дБн/Гц
Режим Density (Спектральная плотность)
Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
Мин. время захвата
187,917 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели
RF вход (ВЧ вход)
Разъем N-типа (female)
Вход / Выход источника опорного сигнала
Внутренний источник
Частота 10 МГц
Внешний источник
Частота 10 МГц±5 ppm
Вход / Выход внешнего запуска
Вход внешнего запуска 1
Разъем BNC-тип (female)
Вход внешнего запуска 2 /
Разъем BNC-тип (female)
Другие разъемы
IF выход (выход ПЧ)
Частота 430 МГц±20 МГц
Интерфейсы
USB Host (4 порта)
Разъем A-plug
USB Device
Разъем B-plug
LAN
Разъем 100/1000Base, RJ-45LXI Core 2011 Device
HDMI
Разъем A-plug
ОБЩИЕ ДАННЫЕ
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600 пикселей
Размер
10,1"
Количество цветов
24 бит
Поддержка принтера
Сетевой принтер
Память
Внутренняя
512 Мб
Внешняя
USB-флэш накопитель
Питание
Напряжение
AC 100 В…240 В
Частота
45 Гц…440 Гц
Потребляемая мощность
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры
410 x 224 х 135 мм
Масса
4,65 кг
Рабочая температура
0 °C…50 °C
Стандартная комплектация
Прибор
Кабель питания
Краткое руководство по эксплуатации
Дополнительная комплектация
