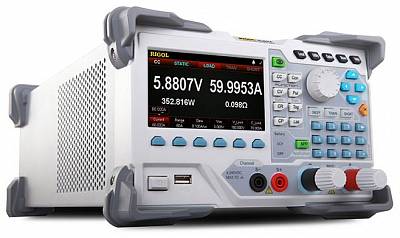

DL3031A Электронная нагрузка программируемая
DL3031A Электронная нагрузка программируемая
177 449,00 руб.
В корзину Подарок
Краткое описание
Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...60 А, макс. мощность 350 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 30 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...5 А/мкс. Отображение формы на дисплее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232, LAN, Digital I/O. Габаритные размеры 239х157х442 мм. Масса 7,58 кг
DL3031A
Подробное описание
Rigol DL3031A — прецизионная динамическая нагрузка для серьезных силовых тестов. Разработка современных систем питания, от LED-драйверов до DC-DC преобразователей, требует большего, чем просто поглощение мощности. Вам нужно имитировать реальное поведение потребителя: скачки тока, пульсации напряжения и режимы короткого замыкания. Rigol DL3031A — это одноканальная нагрузка мощностью 350 Вт , созданная для тех, кому важна чистота эксперимента и повторяемость результатов.
Технические аргументы в пользу DL3031A
Динамический режим до 30 кГц: В отличие от бюджетных решений, DL3031A позволяет генерировать переходные процессы с частотой до 30 кГц. Это критично при проверке стабильности петли обратной связи источников питания под меняющейся нагрузкой.Скорость нарастания тока 5 А/мкс: Регулируемая скорость нарастания позволяет имитировать «жесткое» включение мощных потребителей и проверять защиту вашего устройства от просадок напряжения.Четыре базовых режима + расширенные функции: Кроме стандартных CC, CV, CR, CP , прибор поддерживает:
Battery Test: автоматическое измерение емкости аккумуляторов с заданными условиями отсечки.List/Sequence: создание сложных профилей потребления (до 512 шагов) для имитации циклов работы реального оборудования.
Высокое разрешение измерений: С точностью до 1 мВ и 1 мА вы видите реальное падение напряжения на линии и точное потребление в статике. Большой ЖК-дисплей позволяет не просто смотреть на цифры, а сразу видеть форму сигнала (осциллограмму тока/напряжения) без подключения внешнего осциллографа.
Конструктив и интеграция
Защита по всем фронтам: Прибор оснащен аппаратными защитами по току (OCP), напряжению (OVP), мощности (OPP) и перегреву (OTP). Это гарантирует, что ни нагрузка, ни ваш прототип не сгорят при ошибке в расчетах.Интерфейсы для автоматизации: В базе уже идут USB, LAN и RS232 . Поддержка команд SCPI делает DL3031A идеальным компонентом для автоматизированных измерительных комплексов.Метрологический контроль: Модель внесена в Госреестр СИ , что позволяет использовать её в сертифицированных лабораториях и на предприятиях с обязательной ежегодной поверкой.
Кому мы рекомендуем DL3031A
При мощности 350 Вт и токе до 60 А , эта модель является «золотой серединой». Её ресурсов достаточно для тестирования большинства промышленных блоков питания, мощных светодиодных систем и современных литиевых сборок.
В наличии на складе Rurigol.ru. Мы поставляем оборудование Rigol напрямую, обеспечивая гарантийное обслуживание и консультации по эксплуатации. Если вам нужно проверить, выдержит ли ваш блок питания пиковые нагрузки — DL3031A сделает это с лабораторной точностью.
Основные технические возможности
Статические режимы работы нагрузки: стабилизация напряжения CV , стабилизация тока CC , стабилизация сопротивления CR , стабилизация мощности CP
Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021, DL3031), до 30 кГц (DL3021A, DL3031A)
Импульсный режим
Режим запуска от одиночного импульса
Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима короткого замыкания
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска
ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей
Технические характеристики
Параметр
DL3021
DL3021A
DL3031
DL3031A
Входное напряжение
0...150 В
Входной ток
0...40 A
0...60 A
Мощность поглощения
200 Вт
350 Вт
CC режим
Диапазоны
0...4 A / 0...40 A
0...6 A / 0...60 A
Разрешение
1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
CV режим
Диапазоны
0...15 В / 0...150 В
Разрешение
1 мВ / 5 мВ
Погрешность
±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим
Диапазоны
0,08 Ом...15 Ом / 2 Ом...15 кОм
Разрешение
2 мA / Vуст
Погрешность
Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CP режим
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Динамические режимы
непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)
0,001 Гц...15 кГц
0,001 Гц...30 кГц
0,001 Гц...15 кГц
0,001 Гц...30 кГц
Скорость изменения тока
Диапазоны
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,3 A/мкс
0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 0,5 A/мкс
Разрешение
0,001 A/мкс
Прикладные и специальные режимы и функции
тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von
0 ... 150 В
Измерение тока
Диапазоны
0 ... 40 A
0 ... 60 A
Разрешение
1 мA
0,1 мA
1 мA
0,1 мA
Погрешность
±(0,05%+0,05% полной шкалы)
Измерение напряжения
Диапазоны
0...150 В
Разрешение
1 мВ
Погрешность
±(0,05%+0,02% полной шкалы)
Измерение сопротивления
Диапазоны
0,08 Ом...15 кОм
Разрешение
2 мА / Vуст
Измерение мощности
Диапазоны
0...200 Вт
0...350 Вт
Разрешение
100 мВт
Стабильность (ток / напряжение)
±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление
350 кОм
Интерфейсы
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232,
Штатно: USB Host / Device, RS-232
Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O
Дисплей
Тип
ЖК, цветной 4,3" TFT.
Цветовая схема
Стандартная
Улучшенная.
Стандартная
Улучшенная
Габаритные размеры
239 x 157 x 442 мм
Вес
7,58 kg
Стандартная комплектация
Прибор
Сетевой шнур
Кабель USB
Краткое руководство по эксплуатации
Предохранитель -3 шт
Клеммный изолятор
Винт для фиксации клеммного изолятора
Дополнительная комплектация
CB-RS232-A Кабель 9-Pin RS232 Cable
CB-SENSE Провод для терминала Sense
CB-20A-780MM Соединительные провода 20 A (красный и черный)
CB-40A-780MM Соединительные провода 40 A (красный и черный)
CB-60A-780MM Соединительные провода 60 A (красный и черный)
RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
