Набор зондов ближнего поля представляет из себя комплект из 4-х моделей пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4) , предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС.
Технические характеристики
- Диапазон частот: от 30 МГц...3 ГГц
- Терминальная часть:
- Тип разъема пробника : SMB (male)
- Адаптер: N (male) - BNC (female)
- ВЧ кабель: BNC (male) - SMB (female), 1 метр
- Импеданс адаптера и разъема 50 Ом
- Размеры 260х190х30 мм ( с футляром)
- Вес 425 г
В состав набора входит 4 зонда:
Модель зонда
|
|
Описание
|
Частотная характеристика
|
NFP-3-P1
|
|
Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы.
|
|
NFP-3-P2
|
|
Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда.
|
|
NFP-3-P3
|
|
Зонд ближнего поля имеет диапазон частот от 30 МГц до 3 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений.
|
|
NFP-3-P4
|
|
Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм.
|
|

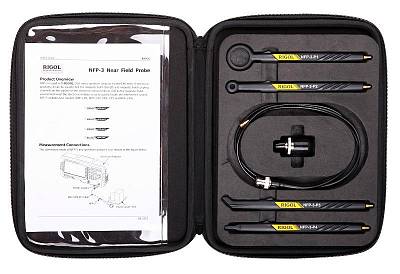

Стандартная комплектация
- Зонд ближнего поля NFP-3-P1
- Зонд ближнего поля NFP-3-P2
- Зонд ближнего поля NFP-3-P3
- Зонд ближнего поля NFP-3-P4
- Адаптер N (male) - BNC (female)
- Кабель удлинительный BNC (male) - SMB (female), 1 метр
- Футляр
