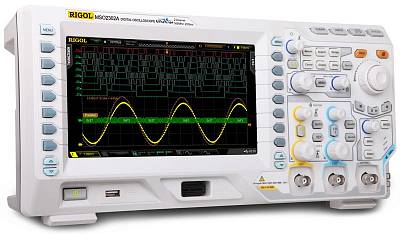

MSO2072A-S Цифровой осциллограф MSO2072A с опцией встроенного генератора

По запросу

Подарок

Краткое описание

Цифровой осциллограф смешанных сигналов со встроенным генератором: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания - 70 МГц; частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция; входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB. UltraVision; курсорные измерения. 24 автоизмерения; матем. функции; БПФ;. интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail. Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.Генератор: 2 канала, Полоса 0,1 Гц...25 МГц; 14 бит; 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет. 200 Мвыб/с; амплитуда 20 мВ...5 Впп. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

MSO2072A-S

Подробное описание

Цифровой осциллограф Rigol MSO2072A-S отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.

Наличие в цифровом осциллографе Rigol MSO2072A-S встроенного шестнадцатиканального логического анализатора позволяет с помощью этого осциллографа исследовать коррелированные во времени аналоговые и цифровые сигналы.

В цифровом осциллографе Rigol MSO2072A-S имеется встроенный двухканальный генератор сигналов.

Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2072A-S особо привлекательным для разработки и отладки цифровых устройств.

Технические характеристики

Характеристика			Значение
Полоса пропускания			70 MГц
Количество каналов			2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса			5 нс
Регистрация	Режим		Обычный Пиковый детектор Аналоговые каналы: 500 пс - один канал, 1 нс - два канала Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)		Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		Аналоговые каналы: 1 MΩ±1% \|\| 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы: 101 кΩ±1% \|\| 9 пФ ±3 пФ
	Учет ослабления пробников		Аналоговые каналы: 0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение		Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм		50000 осц./сек
	Интерполяция		(sin x)/x
	Глубина записи		Аналоговые каналы: 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек Цифровые каналы: 14 М (8 каналов) / 7 М (16 каналов) 28 М (8 каналов) / 14 М (16 каналов) опция
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы		±25 ppm
	Максимальная задержка		Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы		Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение		Аналоговые каналы: 8 бит Цифровые каналы: 1 бит
	Аналоговые каналы
	Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
	Диапазон смещения		±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		DC ~ 70 МГц
	Полоса пропускания для однократного сигнала		DC ~ 70 МГц
	Низкочастотный предел		≤5 Гц ( на входе BNC)
	Время нарастания		≤5 нс (типичное)
	Погрешность коэф.усиления		±2%
	Погрешность смещения		±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами		≥40 дБ
	Цифровые каналы
	Пороги		1 группа из 8 каналов, настраиваемые
	Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов		±15 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Макс.динамический диапазон		±10 В + значение порога
	Мин. размах напряжения		500 мВп-п
	Вертикальное разрешение		1 бит
Измерения	Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические		Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение		5 измерений одновременно
	Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер		встроенный, 6 разрядов
	Математические операции		A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна		прямоугольник, Hanning, Blackman, Hamming
	Логические операции		AND, OR, NOT, XOR
	Математические функции		Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование		Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Диапазон уровня запуска	EXT	±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		2 нс ~ 4 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		2 нс ~ 10 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий&спадающий
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Установка времени		16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		2 нс ~ 1 с
	Время удержания		2 нс ~ 1 с
RS-232/UART запуск	Полярность		положительная, отрицательная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I2C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
USB запуск (опция AT-DS2000A)	Скорость сигнала		низкая, полная
USB запуск (опция AT-DS2000A)	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (опция CAN-DS2000A)	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки сэмплирования		5% ~ 95%
	Тип фрейма		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error

Генератор сигналов

Характеристика			Значение
Количесто каналов			2
Частота дискретизации			200 Мвыб/сек
Вертикальное разрешение			14 бит
Максимальная частота			25 МГц
Стандартные формы			Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы			Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус	Диапазон частот		0,1 Гц ~ 25 МГц
	Нелинейность АЧХ		0,5 дБ (относительно 1 кГц)
	Гармонические искажения		-40 дБн
	Негармонические искажения		-40 дБн
	Общие гармонические искажения		1%
	Отношение сигнал/шум		40 дБ
Меандр/Импульс	Диапазон частот		0,1 Гц ~ 15 МГц
	Время нарастания/спада		<15 нс
	Выброс		<5%
	Коэффициент заполнения		10% ~90%
	Разрешение (коэффициент заполнения)		1% до 10 нс (что больше)
	Мин.длительность импульса		20 нс
	Разрешение (длительность импульса)		10 нс или 5 бит (что больше)
	Джиттер		500 пс
Треугольный	Диапазон частот		0,1 Гц ~ 100 кГц
	Линейность		1%
	Симметрия		0% ~100%
Шумовой	Полоса		25 МГц
Пользовательские формы	Диапазон частот		0,1 Гц ~ 1 МГц
Произвольная форма	Диапазон частот		0,1 Гц ~ 10 МГц
	Глубина записи		2 ~ 16 К точек
	Ячеек памяти для сохранения	10
Частота	Точность		100 ppm (<10 кГц); 50 ppm (>10 кГц)
Частота	Разрешение		0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон		20 мВпик-пик ~ 5 Впик-пик (высокий импеданс) 10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
	Точность		2% (1 кГц)
	Разрешение		100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон		±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
	Точность		2% (1 кГц)
	Разрешение		100 мкВ или 3 бит (что больше)

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160 000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный	USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Принтер	PictBridge

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес	Около 4 кг (4,5 кг с упаковкой)

Стандартная комплектация
