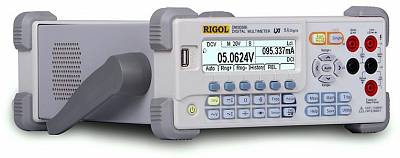

Лабораторный цифровой мультиметр Rigol DM3058E сочетает в себе точность, стабильность показаний и удобство работы в повседневных измерительных задачах. Разрешение 5½ разрядов делает его оптимальным выбором для сервисных инженеров, производственных линий и учебных лабораторий.
Поддержка True RMS позволяет корректно работать с переменными сигналами сложной формы, что особенно важно при тестировании импульсных источников питания, промышленной электроники и различных электронных модулей.
Прибор подходит для:
- диагностики и ремонта электрооборудования
- лабораторных измерений
- образовательных задач
- контроля параметров на производстве
Благодаря поддержке SCPI-команд мультиметр можно интегрировать в автоматизированные системы тестирования и удалённого контроля.
Функциональные возможности
Модель ориентирована не только на измерение, но и на базовый анализ результатов:
- автоматический расчёт минимальных, максимальных и средних значений
- удержание показаний (HOLD) и функция относительных измерений
- отображение результатов в dB и dBm
- режим допускового контроля (Pass/Fail)
- гистограмма и стандартное отклонение
Поддерживаются термопары типов B, E, J, K, N, R, S, T, а также платиновые датчики температуры Pt100 и Pt385. Реализован вход внешнего запуска для синхронизации измерительных процессов.
Производительность и память
Скорость до 123 измерений в секунду позволяет использовать прибор для задач, где важна динамика сигнала, пусть и без экстремально высокой дискретизации.
Энергонезависимая память обеспечивает хранение:
- до 10 пользовательских конфигураций
- до 10 результатов измерений
- параметров подключённых сенсоров
Интерфейсы и управление
Для подключения и обмена данными доступны:
- USB Device
- USB Host
- RS-232
Технические характеристики
Измерение напряжения постоянного тока
|
Диапазон
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
|
200.000 мВ
|
0.015 + 0.004
|
|
2.00000 В
|
0.015 + 0.003
|
|
20.0000 В
|
0.015 + 0.004
|
|
200.000 В
|
0.015 + 0.003
|
|
1000.00 В
|
0.015 + 0.003
|
Измерение силы постоянного тока
|
Диапазон
|
Испыт.напряжение
на нагрузке
|
Погрешность (1 год)
(%Iизм+% от диапазона)
|
|
200.000 мкА
|
<8 мВ
|
0.055 + 0.005
|
|
2.00000 мА
|
<80 мВ
|
0.055 + 0.005
|
|
20.0000 мА
|
<0,05 В
|
0.095 + 0.020
|
|
200.000 мА
|
<0,5 В
|
0.070 + 0.008
|
|
2.00000 А
|
<0,1 В
|
0.170 + 0.020
|
|
10.0000 А
|
<0,3 В
|
0.250 + 0.010
|
Измерение напряжения переменного тока (среднеквадратическое значение)
|
Диапазон
|
Частота измерения
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
|
200.000 мВ
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 Гц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
2.00000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
20.0000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
200.000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
750.000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
Измерение силы переменного тока (среднеквадратическое значение)
|
Диапазон
|
Частота измерения
|
Погрешность (1 год)
(%Iизм+% от диапазона)
|
|
20.0000 мА
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.50 + 0.10
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
200.000 мА
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.30 + 0.10
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
2.00000 А
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.50 + 0.20
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
10.0000 А
|
20 Гц-45 Гц
|
1.50 + 0.15
|
|
45 Гц-2 кГц
|
0.50 + 0.15
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
Измерение сопротивления (2- и 4-проводная схема)
|
Диапазон
|
Тестовый ток
|
Погрешность (1 год)
(%Rизм+% от диапазона)
|
|
200.000 Ом
|
1 мА
|
0.030+ 0.005
|
|
2.00000 кОм
|
1 мА
|
0.020 + 0.003
|
|
20.0000 кОм
|
100 мкА
|
0.020 + 0.003
|
|
200.000 кОм
|
10 мкА
|
0.020 + 0.003
|
|
2.00000 МОм
|
1 мкА
|
0.040 + 0.004
|
|
10.0000 МОм
|
200 нА
|
0.250 + 0.003
|
|
100.000 МОм
|
200 нА || 10 МОм
|
1.75 + 0.004
|
Измерение емкости
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2.000 нФ
|
200 нА
|
3 + 1.0
|
|
20.00 нФ
|
200 нА
|
1 + 0.5
|
|
200.00 нФ
|
2 мкА
|
1 + 0.5
|
|
2.000 мкФ
|
10 мкА
|
1 + 0.5
|
|
200 мкФ
|
100 мкА
|
1 + 0.5
|
|
10000 мкФ
|
1 мА
|
2 + 0.5
|
Тестирование диодов
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2.0000 В
|
1 мА
|
0.05 + 0.01
|
Прозвонка цепи
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2000 Ом
|
1 мА
|
0.05 + 0.01
|
Измерение частоты и периода
|
Диапазон
|
Частотный диапазон
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
200 мВ - 750 В
|
20 Гц -2 кГц
|
0.01 + 0.003
|
|
2 кГц -20 кГц
|
0.01 + 0.003
|
|
20 кГц -200 кГц
|
0.01 + 0.003
|
|
200 кГц -1 МГц
|
0.01 + 0.006
|
|
20 мА - 10 А
|
20 Гц -2 кГц
|
0.01 + 0.003
|
|
2 кГц -10 кГц
|
0.01 + 0.003
|
- Разрешение дисплея: 5½ разряда
- Скорость измерения 123 опер/сек
- Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 установок сенсоров
- Вычисление максимальных, минимальных, средних значений, удержание измеренного значения, установка нуля, измерение dBm, dB, контроль по диапазону значений Pass/Fail, гистограмма, стандартная девиация
- Поддержка термопар типа B, E, J, K, N, R, S, T и платиновоых сопротивлений Pt100, Pt385
- Вход внешнего запуска
- Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)
- Интерфейс внешний: RS-232, USB-device, USB-host
- Прогаммирование: SCPI команды
- Питание: 100-240 В, 45-66 Гц
- Мощность потребления 20 ВА
- Вес: 2,5 кг
- Габариты, мм: 107х231,6х290,5
Стандартная комплектация
- Прибор
- Кабель питания
- Измерительные щупы - 2 шт
- Насадки "крокодилы" - 2 шт
- Предохранитель - 6 шт
- Кабель USB
- Краткое руководство по эксплуатации
