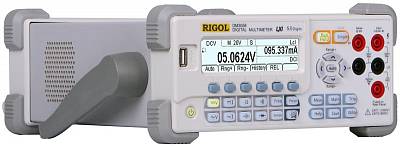

Цифровой мультиметр Rigol DM3058 позиционируется как прецизионный лабораторный инструмент с индикацией 5½ разрядов (предел отображения — 240 000 единиц). Ключевое преимущество — низкая приведённая погрешность в сочетании с расширенной измерительной частью. Прибор аппаратно поддерживает вычисление истинных среднеквадратических значений (TrueRMS) для сигналов произвольной формы, включая искажённые синусоиды и импульсные последовательности.
Управление удалённое — через стек команд SCPI (Standard Commands for Programmable Instruments). Это позволяет встраивать DM3058 в автоматизированные испытательные стенды, системы сбора данных на производстве или в научной лаборатории.
Что реализовано на борту без внешнего ПК
Мультиметр самостоятельно выполняет статистическую обработку результатов: фиксация пиковых значений (MAX/MIN), расчёт среднего арифметического, удержание текущего показания (HOLD), относительные измерения с установкой нуля. Пользователю доступны инженерные функции: перевод в дБм и дБ, контроль допуска Pass/Fail с визуальной индикацией, вывод гистограммы на дисплей, вычисление стандартного отклонения.
Работа с датчиками температуры
DM3058 совместим с термопарами типов B, E, J, K, N, R, S, T. Также поддерживаются платиновые термосопротивления Pt100 и Pt385 — без внешних сигнальных кондиционеров.
Дополнительные возможности
Предусмотрен вход внешнего запуска (Ext Trig) для синхронизации измерений с внешним событием. Программирование через SCPI — полный доступ ко всем режимам, диапазонам и функциям обработки.
Где применяется
Производственный контроль качества, поверка блоков питания и преобразователей частоты, научные исследования (включая работу с термопарами), сервисные центры, учебные лаборатории. Благодаря интерфейсам RS-232, USB и LAN с поддержкой LXI-C прибор одинаково эффективен как в ручном режиме, так и в составе измерительных стендов.
Технические харктеристики
Измерение напряжения постоянного тока
|
Диапазон
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
|
200.000 мВ
|
0.015 + 0.004
|
|
2.00000 В
|
0.015 + 0.003
|
|
20.0000 В
|
0.015 + 0.004
|
|
200.000 В
|
0.015 + 0.003
|
|
1000.00 В
|
0.015 + 0.003
|
Измерение силы постоянного тока
|
Диапазон
|
Испыт.напряжение
на нагрузке
|
Погрешность (1 год)
(%Iизм+% от диапазона)
|
|
200.000 мкА
|
<8 мВ
|
0.055 + 0.005
|
|
2.00000 мА
|
<80 мВ
|
0.055 + 0.005
|
|
20.0000 мА
|
<0,05 В
|
0.095 + 0.020
|
|
200.000 мА
|
<0,5 В
|
0.070 + 0.008
|
|
2.00000 А
|
<0,1 В
|
0.170 + 0.020
|
|
10.0000 А
|
<0,3 В
|
0.250 + 0.010
|
Измерение напряжения переменного тока (среднеквадратическое значение)
|
Диапазон
|
Частота измерения
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
|
200.000 мВ
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 Гц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
2.00000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
20.0000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
200.000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
|
750.000 В
|
20 Гц -45 Гц
|
1.5 + 0.10
|
|
45 Гц -20 кГц
|
0.2 + 0.05
|
|
20 кГц -50 кГц
|
1.0 + 0.05
|
|
50 кГц -100 кГц
|
3.0 + 0.05
|
Измерение силы переменного тока (среднеквадратическое значение)
|
Диапазон
|
Частота измерения
|
Погрешность (1 год)
(%Iизм+% от диапазона)
|
|
20.0000 мА
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.50 + 0.10
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
200.000 мА
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.30 + 0.10
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
2.00000 А
|
20 Гц-45 Гц
|
1.50 + 0.10
|
|
45 Гц-2 кГц
|
0.50 + 0.20
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
|
10.0000 А
|
20 Гц-45 Гц
|
1.50 + 0.15
|
|
45 Гц-2 кГц
|
0.50 + 0.15
|
|
2 кГц-10 кГц
|
2.50 + 0.20
|
Измерение сопротивления (2- и 4-проводная схема)
|
Диапазон
|
Тестовый ток
|
Погрешность (1 год)
(%Rизм+% от диапазона)
|
|
200.000 Ом
|
1 мА
|
0.030+ 0.005
|
|
2.00000 кОм
|
1 мА
|
0.020 + 0.003
|
|
20.0000 кОм
|
100 мкА
|
0.020 + 0.003
|
|
200.000 кОм
|
10 мкА
|
0.020 + 0.003
|
|
2.00000 МОм
|
1 мкА
|
0.040 + 0.004
|
|
10.0000 МОм
|
200 нА
|
0.250 + 0.003
|
|
100.000 МОм
|
200 нА || 10 МОм
|
1.75 + 0.004
|
Измерение емкости
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2.000 нФ
|
200 нА
|
3 + 1.0
|
|
20.00 нФ
|
200 нА
|
1 + 0.5
|
|
200.00 нФ
|
2 мкА
|
1 + 0.5
|
|
2.000 мкФ
|
10 мкА
|
1 + 0.5
|
|
200 мкФ
|
100 мкА
|
1 + 0.5
|
|
10000 мкФ
|
1 мА
|
2 + 0.5
|
Тестирование диодов
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2.0000 В
|
1 мА
|
0.05 + 0.01
|
|
Диапазон
|
Макс.
тестовый ток
|
Погрешность (1 год)
(%Сизм+% от диапазона)
|
|
2000 Ом
|
1 мА
|
0.05 + 0.01
|
Измерение частоты и периода
|
Диапазон
|
Частотный диапазон
|
Погрешность (1 год)
(%Uизм+% от диапазона)
|
200 мВ - 750 В
|
20 Гц -2 кГц
|
0.01 + 0.003
|
|
2 кГц -20 кГц
|
0.01 + 0.003
|
|
20 кГц -200 кГц
|
0.01 + 0.003
|
|
200 кГц -1 МГц
|
0.01 + 0.006
|
|
20 мА - 10 А
|
20 Гц -2 кГц
|
0.01 + 0.003
|
|
2 кГц -10 кГц
|
0.01 + 0.003
|
- Разрешение дисплея: 5½ разряда
- Скорость измерения 123 опер/сек
- Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 установок сенсоров
- Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)
- Интерфейс внешний: RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
- Питание: 100-240 В, 45-66 Гц
- Мощность потребления 20 ВА
- Вес: 2,5 кг
- Габариты, мм: 107х231,6х290,5
Стандартная комплектация
- Прибор
- Кабель питания
- Измерительные щупы - 2 шт
- Насадки "крокодилы" - 2 шт
- Предохранитель - 6 шт
- Кабель USB
- Краткое руководство по эксплуатации
