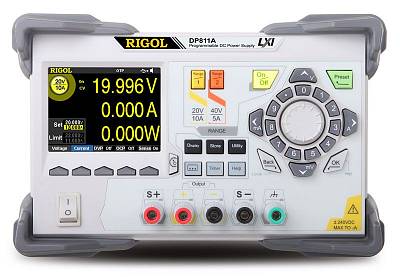

Когда задача требует не просто напряжения, а серьезного тока при сохранении лабораторной точности, выбор инженеров часто останавливается на Rigol DP811A. Это одноканальный программируемый источник питания линейного типа, который закрывает пустую нишу между маломощными прецизионными БП и шумными импульсными выпрямителями.
Модель DP811A — это старшая версия в линейке, что означает расширенную точность, полный набор интерфейсов в базовом комплекте и готовность к жесткой эксплуатации в составе автоматизированных измерительных систем.
Rigol DP811A: Высокая мощность и гибкость коммутации
Главная особенность DP811A — возможность работы в двух диапазонах, что делает его универсальным инструментом как для низковольтной силовой электроники, так и для стандартных цепей управления.
Выходные параметры и режимы работы
Источник обладает внушительной мощностью 200 Вт и поддерживает два диапазона выходных значений:
- Диапазон 1: 0–20 В / 0–10 А
- Диапазон 2: 0–40 В / 0–5 А
Это позволяет использовать один и тот же прибор для питания мощных DC-моторов, силовых каскадов или зарядки АКБ, не теряя в точности установки параметров.
Ключевые преимущества и стабильность
- Чистое питание: Линейная топория гарантирует минимальный уровень шумов и пульсаций (менее 500 мкВ (ср. кв.) и менее 3 мВ (размах)). Это критично при отладке аудиоустройств, чувствительных датчиков и прецизионной аналоговой техники.
- Прецизионное разрешение: В версии «А» шаг установки и считывания составляет 1 мВ / 1 мА, что позволяет контролировать энергопотребление устройства с высокой детализацией.
- Динамический отклик: Время восстановления переходного процесса при скачке нагрузки составляет менее 50 мкс — прибор моментально стабилизирует выход, предотвращая просадки или выбросы.
Аналитический функционал и мониторинг
DP811A заменяет собой регистратор данных благодаря встроенным функциям:
- Графический дисплей: 3,5-дюймовый TFT-экран отображает не только цифры, но и графики (форму) напряжения, тока и мощности в реальном времени.
- Регистратор и таймер: Возможность записи параметров во внутреннюю память или на USB-носитель, а также создание сложных сценариев (циклограмм) выходного сигнала.
- Внешний контроль (Sense): Наличие 4-проводной схемы подключения для компенсации падения напряжения на длинных проводах, что гарантирует точное напряжение непосредственно на нагрузке.
Интерфейсы и автоматизация
В отличие от базовых версий, DP811A поставляется с «полным фаршем» интерфейсов для работы в удаленном режиме и интеграции в стойки:
- Стандартно: USB-host/device, LAN (LXI), RS-232, Digital I/O и GPIB.
- Полная совместимость с командами SCPI для управления через LabVIEW, MATLAB, Python или собственное ПО.
Безопасность и защита
- Настраиваемые защиты OVP (по напряжению), OCP (по току) и OTP (по температуре) с малым временем срабатывания (менее 10 мс).
Rigol DP811A — это силовой «фундамент» лаборатории. Он обеспечивает стабильные 10 Ампер там, где другие источники начинают «шуметь» или уходить в защиту.
В нашем каталоге также представлены многоканальные модели серии DP800 для одновременного питания логики и аналоговых цепей, а также прецизионная серия DP900 с цветным интерфейсом.
Основные характеристики
Количество каналов - 1
Количество диапазонов - 2
Максимальная мощность - 200 Вт
Новый интуитивно понятный графический интерфейс
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Режимы стабилизация тока и напряжения
Отображение информации по каждому диапазону (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
Возможность установки задержки на выходе
Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек)
Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
Поддержка внешнего диска
Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
Характеристики
|
Значения
|
Количество каналов
|
1
|
Количество диапазонов
|
2
|
Выходное напряжение / ток
|
Диапазон 1: 0...20 В / 0...10 А
Диапазон 2: 0...40 В / 0...5 А
|
Нестабильность, вызванная
изменением нагрузки
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Нестабильность, вызванная
изменением сетевого напряжения
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Пульсации+шум
(20 Гц...20 МГц)
|
Напряжение
|
<350 мкВскз/2 мВпик-пик
|
|
Ток
|
<2 мАскз
|
Ежегодная погрешность
(25° ±5°C )
|
Программирование
|
Напряжение
|
0,05% + 10 мВ
|
Ток
|
0,1% + 10 мА
|
|
Считывание
|
Напряжение
|
0,05% + 10 мВ
|
|
Ток
|
0,1% + 10 мА
|
Разрешение
|
Программирование
|
Напряжение
|
1 мВ
|
Ток
|
0,5 мА
|
|
Считывание
|
Напряжение
|
0,1 мВ
|
Ток
|
0,1 мА
|
|
Отображение
|
Напряжение
|
1 мВ
|
Ток
|
1 мА
|
Время установления
|
50 мкс
|
Время отработки команд
|
118 мс
|
|
Температурный коэффициент на °C
|
Напряжение
|
0,01 %+3 мВ
|
|
Ток
|
0,02%+ 3 мA
|
Стабильность (8 часов)
|
Напряжение
|
0,02%+1 мВ
|
|
Ток
|
0,1%+1 мА
|
|
Защита по напряжению OVP/ по току OCP
|
Диапазон
|
Диапазон 1: 1 мВ...22 В / 1 мА...11 A
Диапазон 2: 1 мВ...44 В / 1 мА...5,5 A
|
Точность
|
0,5%+0,5 В / 0,5%+0,5 A
|
Интерфейсы
|
USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
Опция: GPIB
|
Весогабаритные параметры
|
Габаритные размеры
|
239 мм(W) x 157 мм(H) x 418 мм(D)
|
Вес
|
10,3 кг
|
Питание
|
переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
|
Стандартная комплектация
- Прибор
- Сетевой шнур
- Кабель USB
- Предохранитель -3 шт
- Колодка контактная
- Краткое руководство по эксплуатации
Дополнительная комплектация
- Адаптер USB-GPIB
- Комплект для монтажа в стойку
