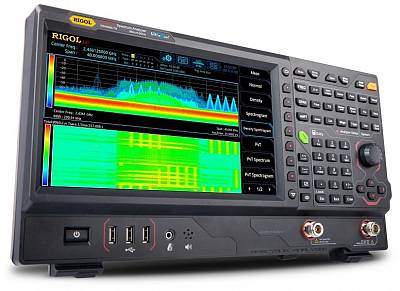

RSA5032 Анализатор спектра реального времени
RSA5032 Анализатор спектра реального времени
881 999,00 руб.
В корзину Подарок
Краткое описание
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса от 9 кГц до 3,2 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 10 Гц. до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн @ 1 МГц; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опция); диапазон измерния: DANL...+30 дБм. RTSA: полоса захвата 25 МГц (40 МГц опция); мин. длительность событий 7,45 мкс, SFDR <-60 дБн, 6 типов окон. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,65 кг.
RSA5032 Госреестр: 88167-23
Подробное описание
Для решения задач по поиску импульсных помех, анализу сигналов со скачкообразной перестройкой частоты и отладки СВЧ-устройств в диапазоне до 3,2 ГГц возможностей обычного анализатора часто бывает недостаточно. Rigol RSA5032 — это профессиональный анализатор спектра реального времени, построенный на архитектуре UltraReal , которая исключает появление «слепых зон», характерных для классических сканирующих приборов.
Ниже приведен технический обзор ключевых преимуществ и характеристик модели, востребованных в инженерной практике.
Технология UltraReal: захват сигналов без пропусков
Основное преимущество RSA5032 — бесшовная обработка данных в режиме реального времени (RTSA). Это позволяет гарантированно фиксировать кратковременные события, которые «проваливаются» между циклами перестройки гетеродина в обычном режиме сканирования.
Полоса анализа в реальном времени (RTBW): 25 МГц в стандартной комплектации с возможностью расширения до 40 МГц .Вероятность перехвата (POI): 100% захват сигналов длительностью от 9,3 мкс с сохранением заявленной точности измерения амплитуды.Специализированные режимы визуализации: режимы «Плотность» (Density), «Спектрограмма» и «Мощность-Время» (PVT) позволяют эффективно разделять сигналы, накладывающиеся друг на друга по частоте, и анализировать их динамику.
Высокие характеристики радиотракта и чувствительность
Прибор оптимизирован для работы со слабыми сигналами и прецизионного анализа спектральной чистоты:
Диапазон частот: от 9 кГц до 3,2 ГГц.Средний уровень собственного шума (DANL): менее -165 дБм (типично, при включенном предусилителе), что критично для обнаружения паразитных излучений и поиска ПЭМИН.Фазовый шум: -108 дБн/Гц при отстройке на 10 кГц (несущая 1 ГГц).Разрешение по частоте (RBW): от 1 Гц до 10 МГц.Погрешность: абсолютная погрешность измерения уровня менее 0,8 дБ .
Многофункциональная измерительная платформа
RSA5032 поддерживает несколько независимых режимов работы, что позволяет использовать его как универсальный лабораторный инструмент:
GPSA: Классический сканирующий анализатор спектра общего назначения.RTSA: Анализатор спектра реального времени для захвата переходных процессов.EMI (опция): Режим предварительных испытаний на электромагнитную совместимость (поддержка фильтров CISPR, специализированных детекторов и масок).VSA (опция): Векторный анализ сигналов для комплексной отладки цифровых видов модуляции.
Эргономика, интерфейсы и автоматизация
Управление: Емкостный сенсорный экран 10,1 дюйма с поддержкой Multi-touch упрощает работу с маркерами и границами обзора.Внешний дисплей: Наличие интерфейса HDMI позволяет транслировать изображение на большой монитор.Удаленное управление: Полная поддержка системы команд SCPI , интерфейсы LAN (LXI) и USB для интеграции прибора в автоматизированные испытательные стенды.
Rigol RSA5032 — это надежное решение для задач разработки РЭА, мониторинга радиочастотного спектра и лабораторных исследований в диапазоне до 3,2 ГГц.
Возможно, вас также могут заинтересовать другие модели анализаторов Ригол, такие как серия RSA5000-TG со встроенным трекинг-генератором или серия RSA5000N, оснащенная векторным анализатором цепей для настройки антенных систем.
Технические характеристики
Характеристики
Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон
9 кГц…3,2 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота
10 МГц
Точность после калибровки
стандартно
<1 ppm
опция OCXO-C08
<0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C)
стандартно
<0,5 ppm
опция OCXO-C08
<0,005 ppm
Старение
стандартно
<1 ppm/год
опция OCXO-C08
<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер
Разрешение
± полоса обзора / (кол. точек развертки-1)
Погрешность
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц
Погрешность
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон
Нулевая, 10 Гц...максимальная частота
Разрешение
2 Гц
Погрешность
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов
1 кГц
<-95 дБн/Гц
10 кГц
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
100 кГц
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
1 МГц
<-115 дБн/Гц; <-117 дБн/Гц (тип.)
Полоса пропускания
Разрешение ПЧ RBW (-3 дБ )
1 Гц… 10 МГц,с шагом 1-3-10
Погрешность RBW
<5%
Избирательность (60 дБ/3 дБ)
<5:1
Разрешение видео VBW (-3 дБ )
1 Гц… 10 МГц,с шагом 1-3-10
Разрешение RBW (-6 дБ )
200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц)
Диапазон
Уровень собственных шумов … +30 дБм
Максимальный уровень на входе
Постоянное напряжение
50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)
Средний уровень шумов (типично)
без предусилителя
9 кГц...100 кГц
<-120 дБм (тип.)
100 кГц...20 МГц
<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц
<-142 дБм, <-145 дБм (тип.)
1,5 ГГц…2,7 ГГц
<-140 дБм, <-143 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-138 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA5000-PA)
100 кГц...20 МГц
<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц
<-162 дБм, <-165 дБм (тип.)
1,5 ГГц…2,7 ГГц
<-160 дБм, <-163 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-158 дБм, <-161 дБм (тип.)
Частотный отклик
без предусилителя
<0,5 дБ; <0,3 дБ (тип.)
с предусилителем (опция RSA5000-PA)
<0,7 дБ; <0,3 дБ (тип.)
Отображение уровня
Логарифмическая шкала
1 дБ…200 дБ
Линейная шкала
0 до опорного уровня
Количество точек
801
Количество графиков
6
Тип детектора
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор
Диапазон ослабления
0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, отн. 10 дБ):
<0,3 дБ
Абсолютная амплитудная погрешность
<0,3 дБ
Установка опорного уровня
Логарифмическая шкала
-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала
707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
<0,8 дБ
Погрешность переключения RBW
1 Гц...1 МГц
<0,1 дБ
3 МГц, 10 МГц
<0,3 дБ
Предусилитель (опция RSA5000-PA)
Частотный диапазон
100 кГц…3,2 ГГц
Усиление
20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
<1,6 дБ
Гармонические искажения 2-го порядка
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
TOI: +11 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА
Время развертки
Нулевой обзор
1 мкс…6000 с
Полоса обзора ≥10 Г
1 мс... 4000 с
Погрешность времени развертки
Нулевой обзор
5%
Полоса обзора ≥10 Гц, RBW≥1 кГц
5%
Тип запуска
непрерывный, однократный
ЗАПУСК
Источник
свободный, внешний 1, внешний 2, видео
Задержка
Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц
0...500 мс
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
Стандартно
25 МГц
Опция RSA5000-B40
40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI, мкс
макс. полоса обзора, окно Kaise
7,45 мкс
Полоса обзора
RBW1
RBW2
RBW3
RBW4
RBW5
RBW6
40 МГц
26,9
16,9
11,9
9,32
8,07
7,45
25 МГц
38,9
22,9
14,9
10,9
8,82
7,82
10МГц
86,8
46,8
26,8
16,8
11,8
9,30
1 МГц
807
407
207
107
56,3
31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора
Мин.диапазон / Макс. диапазон
40 МГц
100 кГц / 3,21 МГц
25 МГц
62,8 кГц / 2,01 МГц
10 МГц
25,1 кГц / 804 кГц
1 МГц
2,51 кГц / 80,4 кГц
100 КГц
251 Гц / 8,04 кГц
Максимальная частота дискретизации
51,2 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда
Неравномерность АЧХ
<0,5 дБ
SFDR
<-60 дБн
Режим Density (Спектральная плотность)
Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
Мин. время захвата
187,9 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели
RF вход (ВЧ вход)
Разъем N-типа (female)
Вход / Выход источника опорного сигнала
Внутренний источник
Частота 10 МГц
Внешний источник
Частота 10 МГц±5 ppm
Вход / Выход внешнего запуска
Вход внешнего запуска 1
Разъем BNC-тип (female)
Вход внешнего запуска 2 /
Разъем BNC-тип (female)
Другие разъемы
IF выход (выход ПЧ)
Частота 430 МГц ±20 МГц
Интерфейсы
USB Host (4 порта)
Разъем A-plug
USB Device
Разъем B-plug
LAN
Разъем 100/1000Base, RJ-45LXI Core 2011 Device
HDMI
Разъем A-plug
ОБЩИЕ ДАННЫЕ
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600 пикселей
Размер
10,1"
Количество цветов
24 бит
Поддержка принтера
Сетевой принтер
Память
Внутренняя
512 Мб
Внешняя
USB-флэш накопитель
Питание
Напряжение
AC 100 В… 240 В
Частота
45 Гц… 440 Гц
Потребляемая мощность
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры
410 x 224 х 135 мм
Масса
4,65 кг
Рабочая температура
0 °C …50 °C
Стандартная комплектация
Прибор
Кабель питания
Краткое руководство по эксплуатации
Дополнительная комплектация
