Новая серия осциллографов высокого разрешения Rigol DHO800

18.09.2023

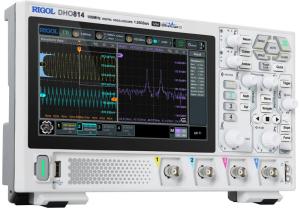

Компания Rigol Technologies Co, LTD выпустила новую серию осциллографов высокого разрешения DHO800.

Новая линейка приборов представлена двумя двухканальными (DHO802 и DHO812) и двумя четырехканальными (DHO804 и DHO814) моделями с полосами пропускания 70 и 100 МГц. Как и у всех осциллографов Rigol серий DHO аппаратное разрешение по вертикали составляет 12 бит, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов с малой амплитудой.

Основные возможности серии DHO800

• Технология UltraVision III
• Двух и четырехканальные модели
• Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
• Полоса пропускания 70 или 100 МГц
• Сверхнизкий уровень шумов
• Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 500 мкВ/дел до 10 В/дел
• Максимальная глубина записи до 25 миллионов точек
• Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
• Функция поиска и навигации по форме сигнала позволяет быстрее устранять аномалии сигнала
• 7-дюймовый (1024x600) емкостный мультисенсорный экран
• Интерфейсы USB Device & Host, LAN и HDMI (стандартные) для всех моделей этой серии
• Компактные размеры с новым промышленным дизайном

Технические характеристики

Параметры/Модель		DHO802	DHO804	DHO812	DHO814
Полоса пропускания		70 MГц		100 МГц
Количество каналов		2 аналоговых + внешний запуск	4 аналоговых	2 аналоговых + внешний запуск	4 аналоговых
Макс. скорость захвата осциллограмм		30000 осц./сек (векторный режим) 1000000 осц./сек (режим UltraAcquire)
Время нарастания , тип		≤5 нс		≤3.5 нс
Макс. дискретизация (реальное время)		1,25 Гвыб/сек (625 Мвыб/сек - два канала; 312,5 Гвыб/сек - четыре канала)
Глубина записи		25 М точек (10 М точек - два канала; 1М точек - четыре канала)
Входной импеданс		1 MОм ±1% || 15 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		500 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI
Анализ протоколов		Parallel, RS-232/UART, I²C, SPI
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Интерфейсы		USB Device,USB Host, LAN, HDMI
Дисплей		7" , емкостной сенсорный мультитач , 1024x600 точек
Операционная система		Android
