DHO1000 – новая серия осциллографов высокого разрешения Rigol

11.10.2022

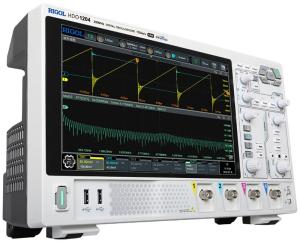

В ассортименте измерительного оборудования, производимого компанией Rigol Technologies Co, LTD, появилась новая серия осциллографов высокого разрешения DHO1000. Аналогично осциллографам серии DHO4000 новые модели построены на процессоре собственной разработки ”Centaurus”. Серия осциллографов DHO1000 представлена шестью моделями с полосами пропускания от 70 до 200 МГц, три из которых имеют два канала и три – четыре канала. Благодаря инновационным решениям в данных приборах удалось обеспечить при ультранизком уровне шумов, что позволяет проводить анализ зашумленных сигналов с малой амплитудой.

Основные возможности серии DHO1000

• Процессор собственной разработки "Centaurus"
• Полоса пропускания 70 / 100 /200 МГц
• Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
• Ультранизкий уровень шумов
• Частота дискретизации до 2 Гвыб/сек
• Максимальная глубина записи до 100 миллионов точек
• Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
• Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
• Расширенная система синхронизация , включающая 17 типов запуска стандартно
• Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке без установки дополнительных опций
• Вход внешнего запуска
• Дружественный экранный интерфейс
• Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
• Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики

		DHO1072 DHO1074	DHO1102 DHO1104	DHO1202 DHO1204
Полоса пропускания		70 MГц	100 МГц	200 МГц
Количество каналов		2 аналоговых + внешний запуск (DHO1072, DHO1102, DHO1202) 4 аналоговых + внешний запуск (DHO1074, DHO1104, DHO1204)
Макс. скорость захвата осциллограмм		50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип		≤5 нс	≤3,5 нс	≤1.75 нс
Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи		50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально
Входной импеданс		1 MОм ±1% || 19 пФ ±3 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		500 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Дисплей		10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система		Android
