Новая серия осциллографов высокого разрешения Rigol DHO4000

30.09.2022

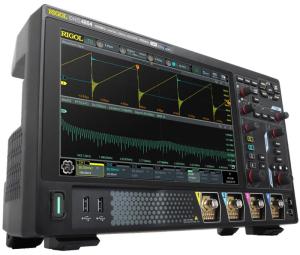

Компания Rigol Technologies Co, LTD выпустила новую серию осциллографов высокого разрешения DHO4000.

Осциллографы данной серии оснащены чипсетом "Centaurus" разработки самой компании RIGOL, что позволило обеспечить уникальные возможности для обработки зашумленных сигналов с малой амплитудой.
В настоящее время серия DHO4000 представлена тремя моделями с полосами пропускания 800 МГц (DHO4804), 400 МГц (DHO4404), 200 МГц (DHO4204).

Основные возможности серии DHO4000

• Чипсет "Centaurus" собственной разработки
• Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
• Ультранизкий уровень шумов до 18 мкВскз
• Полоса пропускания 200 / 400 /800 МГц
• Частота дискретизации до 4 Гвыб/сек
• Чувствительность от 100 мкВ
• Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 100 мкВ/дел до 10 В/дел
• Максимальная глубина записи до 500 миллионов точек
• Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
• Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
• Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики

		DHO4804	DHO4404	DHO4204
Полоса пропускания	50 Ом	800 MГц	400 МГц	200 МГц
	1 МОм	500 МГц	400 МГц	200 МГц
Количество каналов		4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм		50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип		≤437 пс	≤875 пс	≤1.75 нс
Макс. дискретизация (реальное время)		4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала)
Глубина записи		250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опционально
Входной импеданс		1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1%
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		100 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Дисплей		10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система		Android
