Расширение линейки радиочастотных генераторов Rigol
16.09.2020

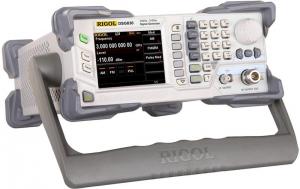

Компания Rigol Technologies выпустила три новые модели радиочастотных генераторов Rigol серии DSG800.
В ассортименте приборов данного класса появились генераторы DSG821A с диапазоном частот от 9 кГц до 2,1 ГГц, DSG836 и DSG836A с диапазоном от 9 кГц до 3,6 ГГц. Новые приборы представляют собой не только генератор РЧ сигналов, но и могут иметь дополнительные функции импульсного модулятора и генератора, а модели с индексом с индексом «A» ( DSG821A и DSG836A) в штатной поставке включают в себя встроенные модулятор и векторный генератор сигналов с I/Q модуляцией.
Таким образом, обновленная линейка радиочастотных генераторов Rigol серии DSG800 выглядит следующим образом:
Характеристики / Модели
|
DSG815
|
DSG821A
|
DSG830
|
DSG836
|
DSG836A
|
Диапазон частот
|
9 кГц…1,5 ГГц
|
9 кГц…2,1 ГГц
|
9 кГц…3 ГГц
|
9 кГц…3,6 ГГц
|
9 кГц…3,6 ГГц
|
Разрешение по частоте
|
0,01 Гц
|
Стабильность опорного генератора
|
<2 ppm;
<5 ppb (с опцией OCXO-B08)
|
Старение
|
<1 ppm / год;
<30 ppb / год (с опцией OCXO-B08) )
|
Выходной уровень
|
-110 дБм…+13 дБм (нормир.);
-110 дБм…+20 дБм (ненормир.)
|
Разрешение по амплитуде
|
0,01 дБ
|
Свипирование
|
по частоте и по уровню
|
Внутренний модул. генератор (LF)
|
DC ~ 200 кГц
|
Типы модуляций
|
АМ, ЧМ, ФМ, импульсная (опция DSG800-PUM)
|
Импульсный генератор
|
опция DSG800-PUM
|
Генератор паттернов
|
опция DSG800-PUG
|
IQ модулятор
|
нет
|
да, штатно
|
нет
|
нет
|
да, штатно
|
Векторный IQ генератор
|
нет
|
да, штатно
|
нет
|
нет
|
да, штатно
|
Интерфейсы
|
USB-host, USB-device, LAN
|
Дисплей
|
ЖК 3,5" TFT (320 x 240)
|
Габаритные размеры
|
261,5 мм х 112 мм х 318,4 мм
|
Вес
|
4,2 кг
|
