Новая бюджетная серия анализаторов спектра реального времени Rigol RSA3000E
16.10.2019
Компания Rigol Technologies, выпустила новую серию анализаторов спектра реального времени RSA3000E. В состав серии вошли четыре модели: с максимальной частотой 3,0 ГГц (RSA3030E и RSA3030E-TG) и 1,5 ГГц (RSA3015E и RSA3015E-TG). В анализаторов спектра реального времени Rigol применяется новейшая инновационная технология UltraReal, что позволяет в режиме реального времени гарантированно захватывать сигналы с минимальной длительностью 9,3 мкс в полосе обзора до 10 МГц.
Все серии анализаторов спектра реального времени Rigol (RSA3000E, RSA3000 и RSA5000) могут работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). Применяемая в них инновационная технология UltraReal позволяет
Проводить анализ спектра в реальном времени с гарантированным захватом сигнала
- Полоса анализа: штатно 10 МГц
- Гарантированный захват сигналов 100% POI длительностью 9,3 мкс
- Скорость обработки до 146484 преобразований в секунду
Различные, в т.ч. комбинированные режимы отображения
Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.

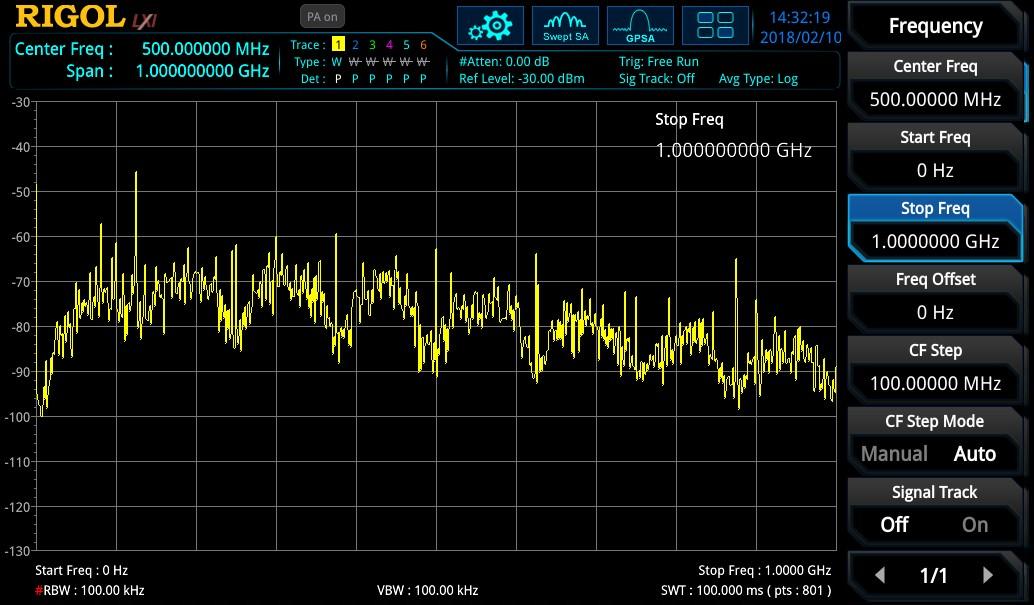

Кроме отображения спектра в режиме свипирующего анализатора
новые анализаторы могут визуализировать сигнал, как в однооконном представлении, так и отображать два окна с разными видами на одном дисплее одновременно

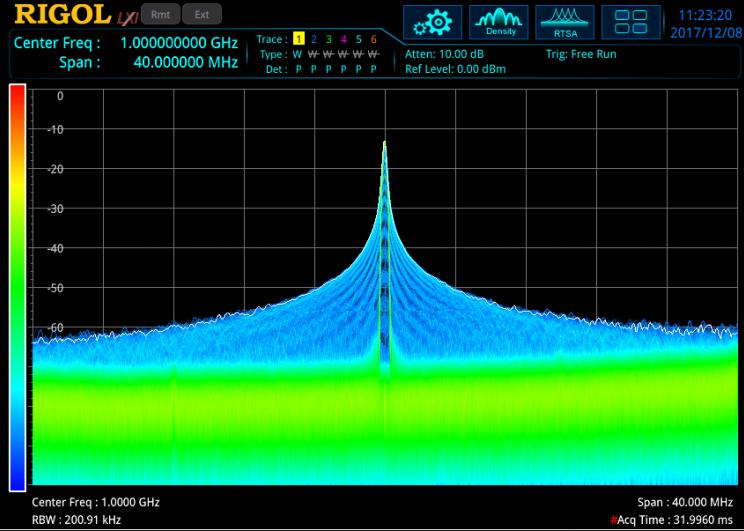

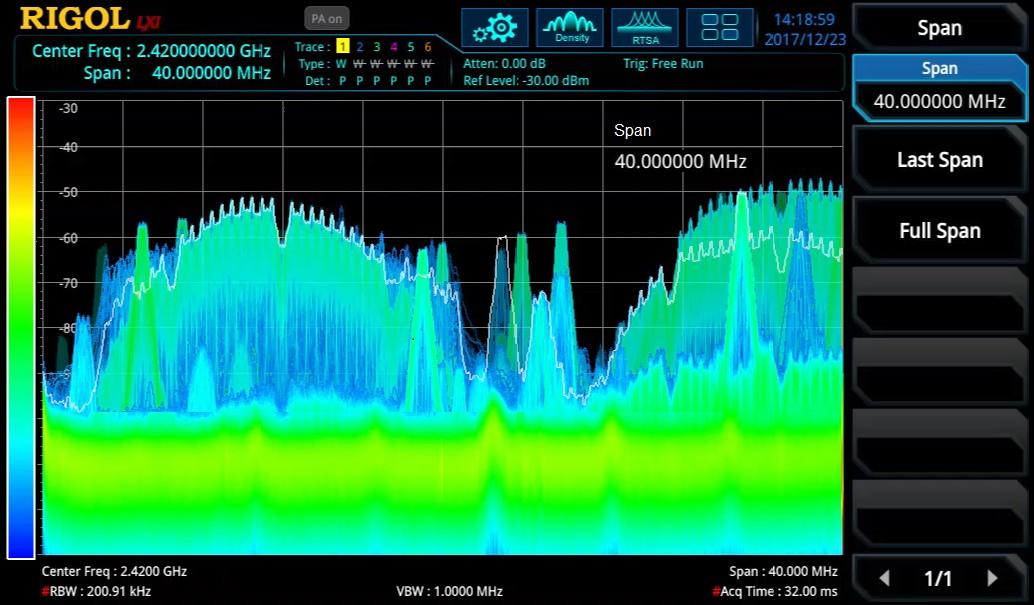

 Density (Спектральная плотность) |

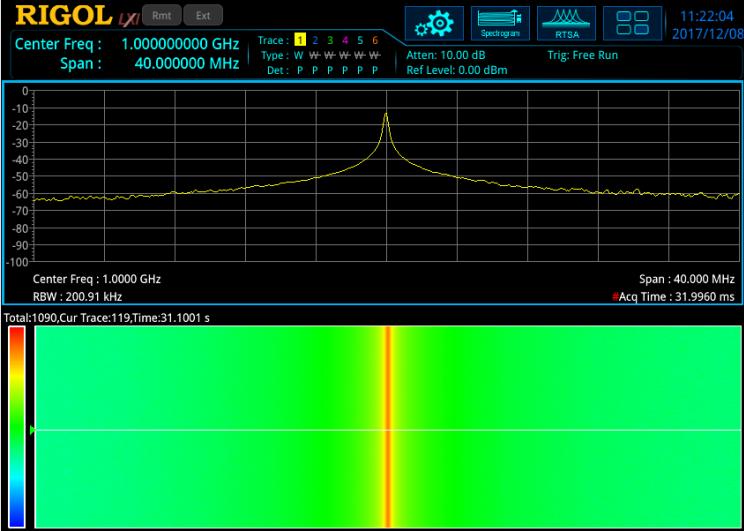

 Spectrogram (Спектрограмма) |

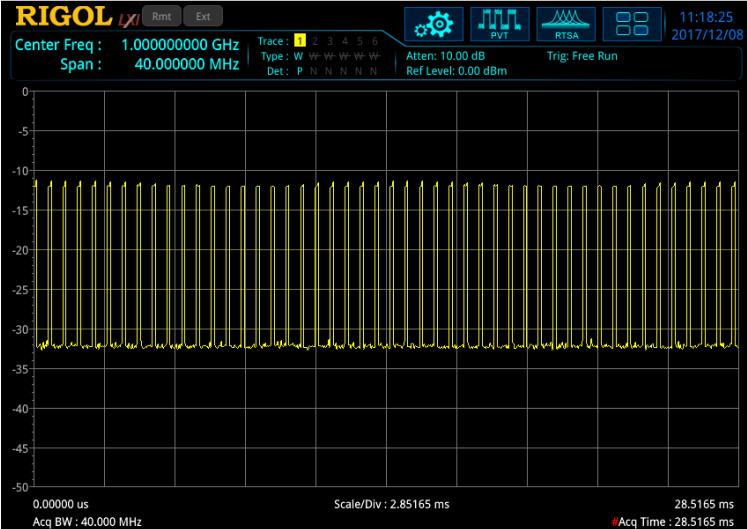

 Power versus Time PvT (Распределение мощности во времени) |
 PVT& Normal |

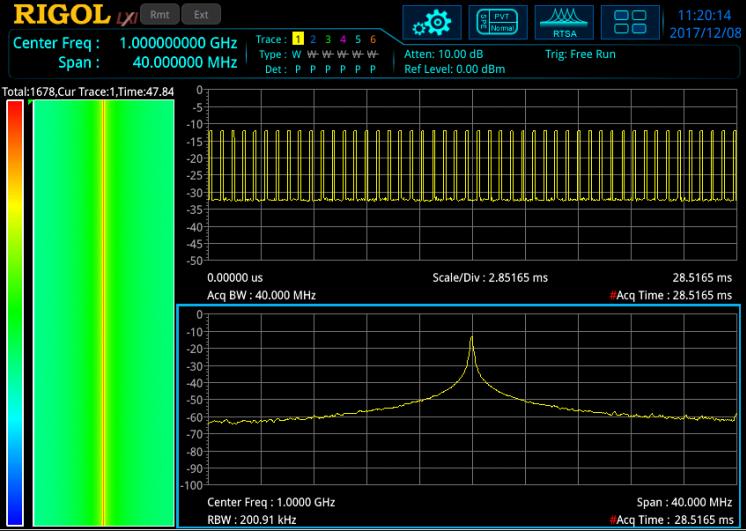

 PVT& Spectrogram |

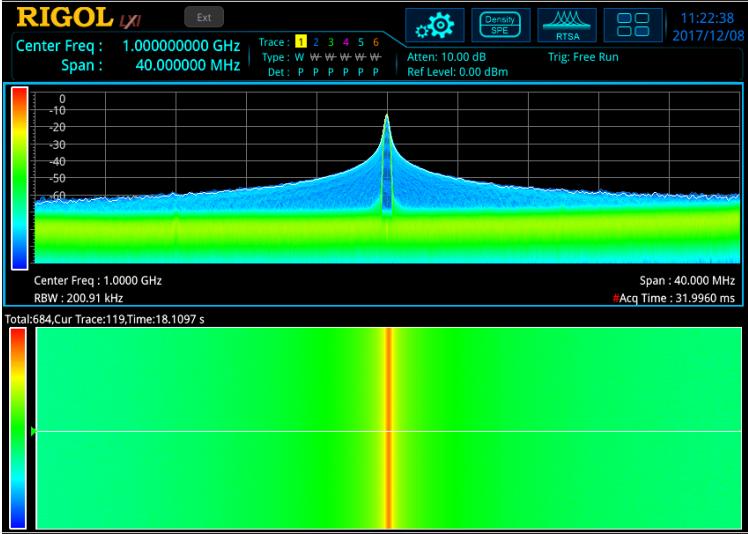

 Density& Spectrogram |
Новые анализаторы спектра реального времени Rigol серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей
Фактически RSA3000E представляет собой экономную версию серии RSA3000, но, при этом, имеют существенно более низкую цену.
На сегодняшний день линейка анализаторов спектра Rigol реального времени выглядит следующим образом
| Параметр / Серия | RSA3000E | RSA3000 | RSA5000 |
|---|---|---|---|
| Диапазон частот |
9 кГц…1,5 ГГц (RSA3015E, RSA3015E-TG) 9 кГц…3,0 ГГц (RSA3030E, RSA3030E-TG) |
9 кГц…3,0 ГГц (RSA3030, RSA3030-TG) 9 кГц…4,5 ГГц (RSA3045, RSA3045-TG) |
9 кГц…3,2 ГГц (RSA5032, RSA5032-TG 9 кГц…6,5 ГГц (RSA5065, RSA5065-TG) |
| Погрешность опорного генератора | 1 ppm (опция: 0,1 ppm) | ||
| Режим свипирующего анализатора GPSA | |||
| Фазовый шум (отстройка 10 кГц) | -102 дБн/Гц | -108 дБн /Гц | |
| Полоса RBW |
1 Гц…10 МГц |
10 Гц…3 МГц 1 Гц…10 МГц (опция) |
1 Гц…10 МГц |
| Полоса видео | 1 Гц…10 МГц | 1 Гц…10 МГц | |
| ЭМИ фильтры | опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц | штатно: 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| DANL |
без п/у: -141 дБм с п/у (опция): -161 дБм |
без п/у: -145 дБм с п/у (опция): -165 дБм |
|
| Частотный отклик | 0,5 дБ | 0,3 дБ | |
| Трекинг-генератор | для моделей с индексом "-TG". Диапазон частот: 100 кГц…макс.полоса анализатора | ||
| Режим анализатора реального времени RTSA | |||
| Полоса анализа в реальном времени |
10 МГц |
штатно: 10 МГц опция: 25 МГц, 40 МГц |
штатно: 25 МГц опция: 40 МГц |
| Мин. длительность гарантир. захвата |
9,3 мкс |
штатно 9,3 мкс опция 7,82 мкс; 7,45 мкс |
7,45 мкс |
| Скорость БПФ | 146484 FFT/сек | ||
| Визуализация |
7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT& Spectrogram, Density& Spectrogram |
||
| Общие характеристики | |||
| Интерфейсы | USB-host (4 шт), USB-device, LAN, HDMI | ||
| Дисплей | 10,1 ", емкостной мультитач, 1024х600 | ||
| Габаритные размеры | 410х224х135 мм | ||
