Осциллографы Rigol серии MSO8000 с полосой пропускания до 2 ГГц

19.09.2019

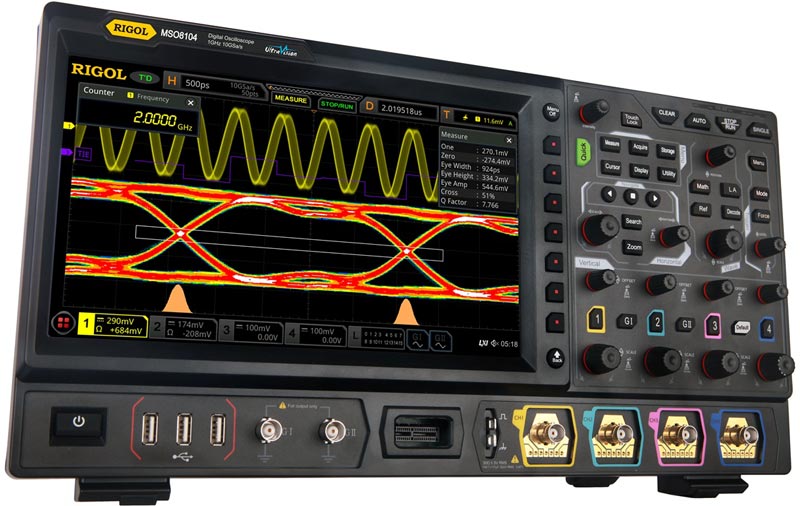

Компания Rigol Technologies, Inc выпустила долгожданную новую серию комбинированных осциллографов MSO8000, которая расширяет верхнее значение полосы пропускания приборов, предлагаемых Rigol до 2 ГГц.


Аналогично приборам серия MSO5000 и DS/MSO7000 , новые приборы MSO8000 построены на процессоре собственной разработки "Phoenix", что дало возможность увеличить максимальную частоту дискретизации до 10 Гвыб/сек и реализовать высокую степень интеграции. Все новые осциллографы серий MSO8000, DS/MSO7000 и MSO5000 могут объединять в одном корпусе до семи измерительных приборов, а новейшая инновационная платформа Ultravision 2 позволяет добиться непревзойденной производительности для осциллографов данного класса.

Цифровой осциллограф
  • Четыре аналоговых канала
  • Максимальная полоса пропускания моделей: 600 МГц (MSO8064), 1 ГГц (MSO8104), 2 ГГц (MSO8204)
  • Возможность увеличения полосы пропускания MSO8064 и MSO8104 до 2 ГГц программными опциями
  • Максимальная дискретизация до 10 Гвыб/сек в реальном времени
  • Максимальная глубина записи до 500 М точек в штатной поставке
  • Максимальная скорость захвата осциллограмм до 600000 осц/сек
  • Расширенная система синхронизации, включая запуск по сигналам последовательных шин
    и зональный триггер
  • Внешний запуск
Логический анализатор
  • 16 каналов при покупке пробника RPL2316
  • Максимальная глубина записи 62,5 М точек для цифровых каналов
  • Частота дискретизации до 1,25 Гвыб/сек
  • Функция записи и воспроизведения
  • Одновременный анализ и отображение цифровых и аналоговых сигналов
  • Аппаратные функции записи и воспроизведения
  • Объединение цифровых каналов в группы и операции с группами
Анализатор спектра
  • Расширенный анализ спектров в реальном времени на основе БПФ (FFT)
  • Максимальная память до 1 М точек
  • Частота анализа: до максимальной аналоговой полосы осциллографа
  • Одновременное отображение до четырех групп операций
  • Независимая цветовая персистенция для БПФ
  • Поддержка до 15 пиков в функции поиска и таблице событий
  • 6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник)
Генератор сигналов (опция MSO8000-AWG)
  • Два выходных канала
  • До 13 предустановленных форм
  • Максимальная частота генерации 25 МГц
  • Частота дискретизации до 200 Мвыб/сек
  • Режимы модуляции (АМ, ЧМ, ШИМ), свипирования и пакетный режим
Цифровой вольтметр
  • 3 разряда
  • Функции измерения напряжения DC/AC, RMS/AC+DC RMS
  • Звуковая сигнализация выхода за пределы измерения
  • Отображение результатов измерения в цифровой форме и на аналоговой шкале
Частотомер
  • Функции измерения: частота. период, счет импульсов
  • Максимальное разрешение до 6 разрядов
  • Максимальная частота до максимальной аналоговой полосы осциллографа
  • Максимальная разрядность счетчика 48 бит

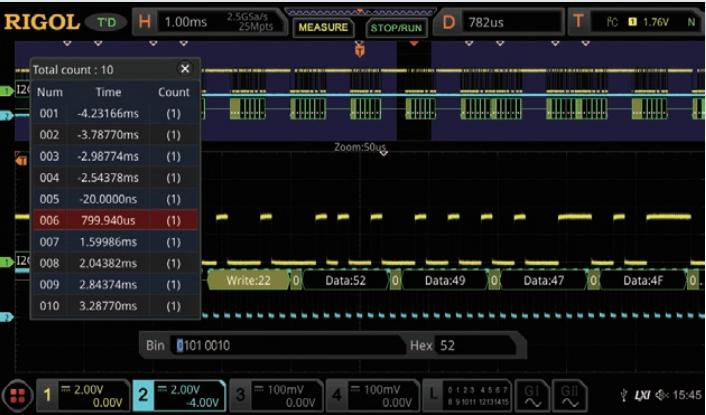

Анализатор протоколов
  • RS-232 / UART декодирование - опция MSO8000-COMP
  • I²C / SPI декодирование - опция MSO8000-EMBD
  • LIN / CAN декодирование - опция MSO8000-AUTO
  • FlexRay декодирование - опция MSO8000-FLEX
  • I²S декодирование - опция MSO8000-AUDIO
  • MIL-STD-1553 декодирование - опция MSO8000-AERO

Существенным функциональным отличием новой серии осциллографов MSO8000 от всех остальных осциллографов Rigol является возможность построения глазковых диаграмм в реальном времени и проведение измерений с функцией восстановления тактовой частоты и измерение джиттера (опция MSO8000-JITTER).

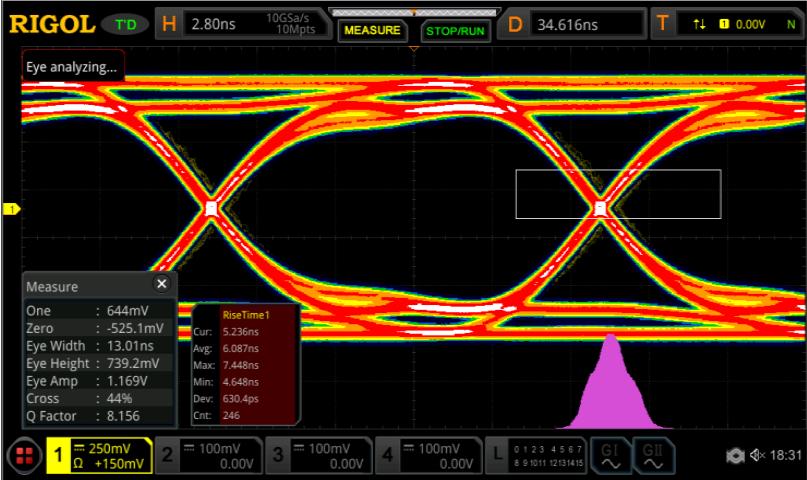

Функция анализа глазковых диаграмм обычно используется для наблюдения за формами принимаемого сигнала с целью анализа влияния межсимвольных искажений (ISI) и шума на производительность системы. Среди измеряемых параметров глазковой диаграммы: высота и ширина "глаза", амплитуда, процент пересечения и Q-фактор.

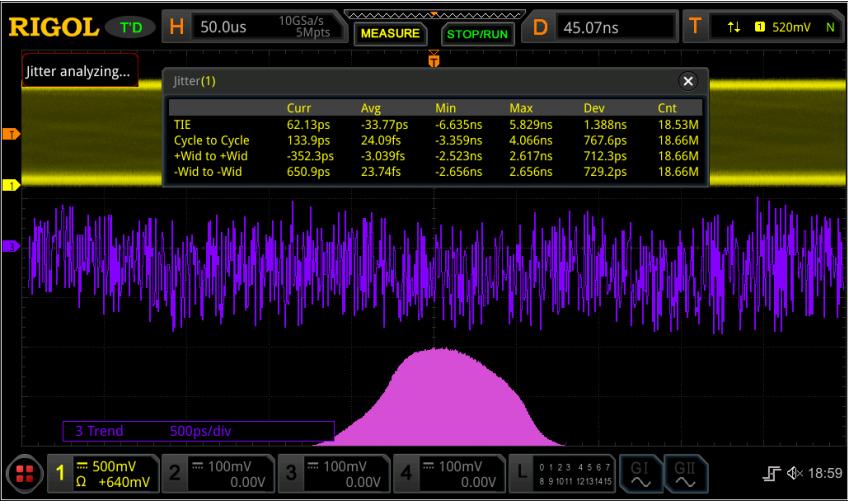

Функция анализа джиттера, главным образом, используется для того, чтобы проанализировать целостность высокоскоростных сигналов и измерений их девиаций фронтов во времени.
Доступны следующие типы измерений:
o Джиттер искажений временного интервала (TIE)
o Джиттер периода (Cycle to Cycle)
o Джиттер длительности положительного импульса (+Width to +Width)
o Джиттер длительности отрицательного импульса -Width to -Width)



Таким образом, приборы новой серии осциллографов Rigol MSO8000 обладают наиболее высокой производительностью и функциональностью среди всех серий осциллографов Rigol.
В ближайшем будущем данная серия осциллографов заменит модели серии DS6000 и останется "старшей" в модельном ряду Rigol.

Серия DS1000E/D DS/MSO 1000/Z DS/MSO 2000A/E DS/MSO4000 MSO5000 DS/MSO7000 DS6000 MSO8000
Полоса 50 МГц, 100 МГц 50 МГц, 70 МГц, 100 МГц 70 МГц, 100 МГц, 200 МГц, 300 МГц 100 МГц, 200 МГц,
350 МГц, 500 МГц
70 МГц, 100 МГц,
200 МГц, 350 МГц
+ апгрейд
100 МГц, 200 МГц,
350 МГц, 500 МГц
+ апгрейд
600 МГц, 1 ГГц 600 МГц, 1 ГГц, 2 Гц
+ апгрейд
Аналог. каналы 2 4 2 2 или 4 2 или 4
+ апгрейд с 2 до 4
4 2 или 4 4
Цифр. каналы 16 (DS1000D) 16 (MSO1000) 16 (MSO2000) 16 (MSO4000) 16 (опция) 16 (MSO7000) --- 16 (опция)
Встр. генератор сигналов --- 2 канала
(опция -S)
2 канала
(опция -S)
--- 2 канала
(опция)
2 канала
(опция для MSO)
--- 2 канала
(опция для MSO)
Макс. дискретизация 1 Гвыб/с 1 Гвыб/с 2 Гвыб/с (A)
1 Гвыб/с (E)
4 Гвыб/с 8 Гвыб/сек 10 Гвыб/сек 5 Гвыб/с 10 Гвыб/сек
Скорость захвата н/д 30000 осц/сек 50000 осц/сек 110 000 осц/сек 500000 осц/сек 600000 осц/сек 180000 осц/сек 600000 осц/сек
Память (макс) 1 М 24 М 14 М/56 М-опц. (A)
28 М (E)
140 М 100 М /200 М (опция) 100 М /250 М, 500 М (опции) 140 М 500 М
Анализ последов. шин --- I2C, RS232/ UART, SPI I2C, RS232/ UART, SPI, CAN - опции I2C, SPI, RS232/ UART,
CAN, FlexRay - опции
I2C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции
I2C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции
I2C, SPI, RS232/ UART,
CAN, FlexRay - опция
I2C, SPI, RS232/ UART, LIN/ CAN,
FlexRay, I²S, MIL - опции
Дисплей 5,6" QVGA 320x234 7" WVGA 800x480 8" WVGA 800x480 9" WVGA 800x480 9" сенсорный 1024х600 10,1" сенсорный 1024х600 10,1" WVGA 800x480 10,1" сенсорный 1024х600
