29.07.2015

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Госреестр СИ РФ) на осциллографы Rigol DS1054Z и MSO1054Z за номером 60892-15!

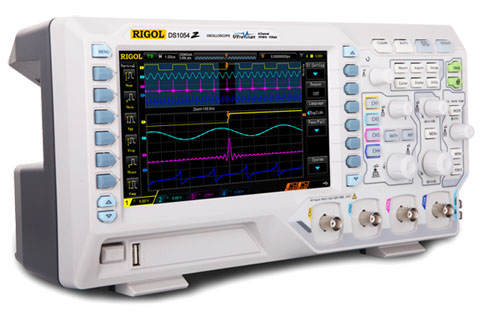

Самый популярный цифровой осциллограф эконом-класса Rigol DS1054Z - это четырехканальный осциллограф с полосой пропускания 50 МГц.





Благодаря использованию запатентованной инновационной технологии UltraVision

DS1054Z и MSO1054Z, как и все осциллографы серии DS/MSO1000Z, имеет максимальную глубину записи до 12 млн.точек, скорость захвата осциллограмм до 30 000 осц./сек, автоматическую регистрацию до 64000 кадров (опция)

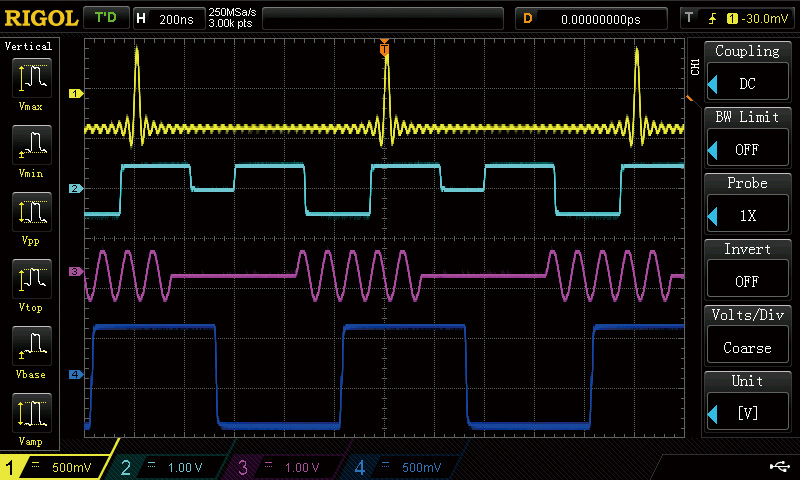

отображение формы аналоговых сигналов сразу по
четырем каналам

высокую скорость захвата осциллограмм
(до 30000 осц./сек)

большую глубину записи до 12 млн.точек (3 миллионов
точек на канал) с возможностью расширения до 24 млн.точек

256 градаций яркости при отображении сигнала


автоматическую регистрацию до 60000 кадров (опция)
с возможностью записи и воспроизведения записанных кадров



Среди остальных возможностей DS1054Z и всей серии DS/MSO1000Z следует выделить


расширенную систему синхронизации

расширенные математические операции

возможность запуска для последовательных шин
I2C, SPI, RS-232 (опция)

тестирование по маске Годен-Негоден (Pass-Fail)
анализ спектров на основе БПФ
автоматические измерения со статистической обработкой информации

Таким образом, с включением цифровых осциллографов экономного класса DS1054Z и MSO1054Z все приборы серии Rigol DS/MSO10000Z становятся включенными в Государственный Реестр средств измерений:


DS1054Z DS1074Z MSO1074Z DS1104Z MSO1104Z DS1074Z-S MSO1074Z-S DS1104Z-S MSO1104Z-S
Количество аналоговых каналов 4
Количество цифровых каналов ---
--- 16 --- 16 --- 16 --- 16
Аналоговая полоса пропускания 50 МГц
70 МГц 70 МГц 100 МГц 100 МГц 70 МГц 70 МГц 100 МГц 100 МГц
Макс. частота дискретизации аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Макс. скорость захвата осциллограмм до 30000 осц/сек
Встроенный цифровой генератор нет
2 канала, 100 мГц~25 МГц, 14 бит
Автоматический покадровый регистратор до 60000 кадров (опция)
Интерфейсы USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
Дисплей диагональ 7" , ЖК, TFT матрица, 800х480 точек

Срок действия свидетельства об утверждении типа средств измерений на цифровые осциллографы Rigol DS1054Z и MSO1054Z до 10.06.2020.
