Новые анализаторы спектра Rigol с частотным диапазоном до 7,5 ГГц

16.07.2014

Компания Rigol Technologies, Inc выпустила две новые модели анализаторов спектра серии DSA800.

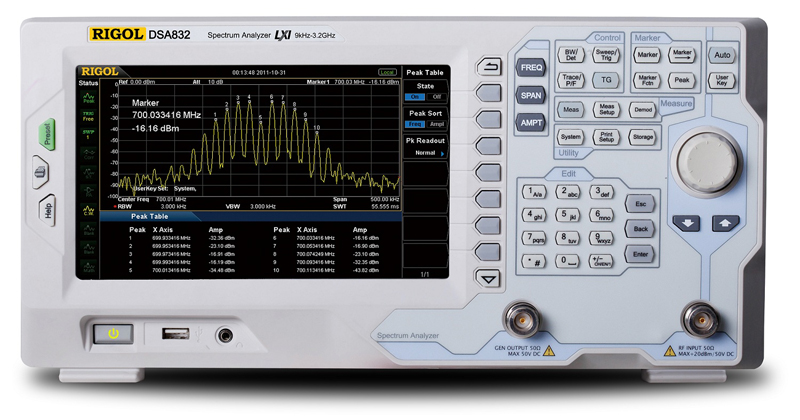

Новые модели предназначены для работы в диапазоне частот от 9 кГц до 3,2 ГГц (DSA832) и от 9 кГц до 7,5 ГГц (DSA875).



До выхода DSA832 и DSA875 в модельном ряду анализаторов спектра DSA800 была одна модель DSA815 с рабочим диапазоном от 9 кГц до 1,5 ГГц.
По своей функциональности новые приборы близки к DSA815, но обладают рядом преимуществ и среди них:

• Более широкий рабочий диапазон: 3,2 ГГц (DSA832) и от 9 кГц до 7,5 ГГц (DSA875)

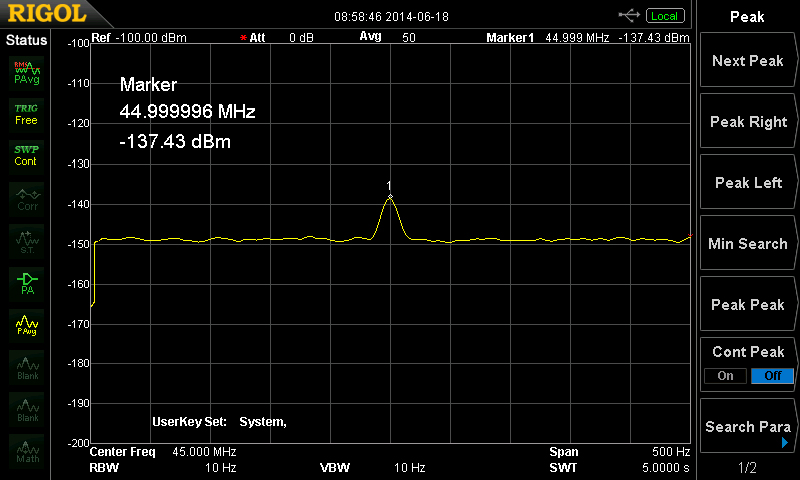

• Лучший уровень собственных шумов (до -161 дБм с включенным предусилителем) для более точного анализа сигналов на фоне шумов




• Более высокие характеристики по стабильности:
• Температурная стабильность источника опорной частоты ± 5х10^-7
• Уход погрешности источника опорной частоты ± 1х10^-6/год

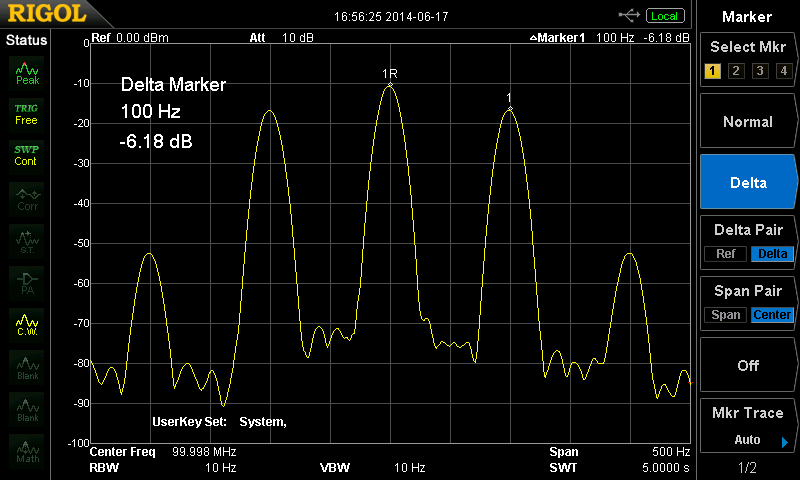

• Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами

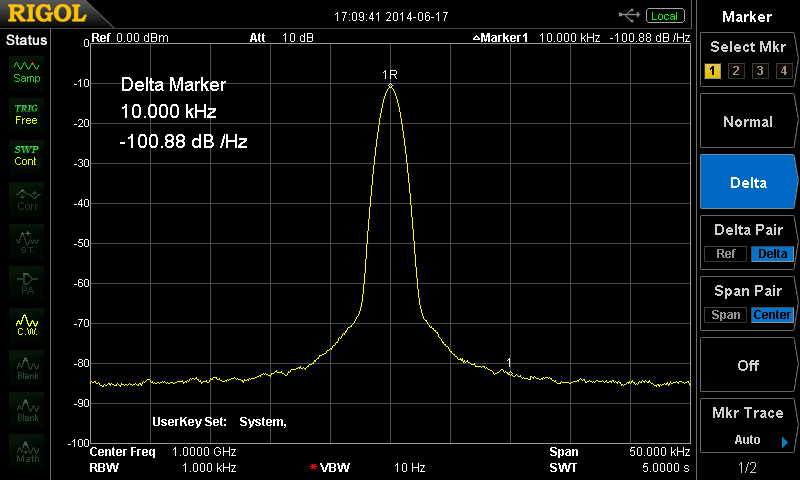

• Плотность фазовых шумов не более -98 дБн/Гц @ 10 кГц , против -80 дБн/Гц @ 10 кГц у DSA815




• Ряд других параметров по линейности и искажениям.

Аналогично DSA815 в новых приборах имеются возможность:

• проведения маркерных измерений

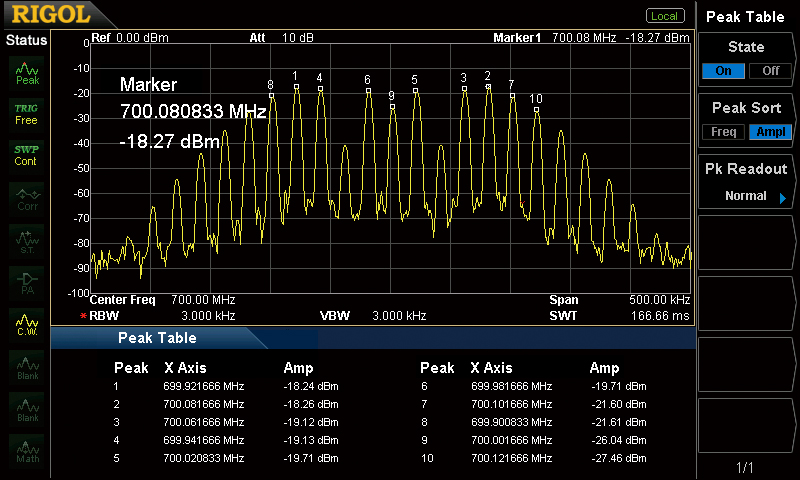

• составления таблицы пиковых значений вывод

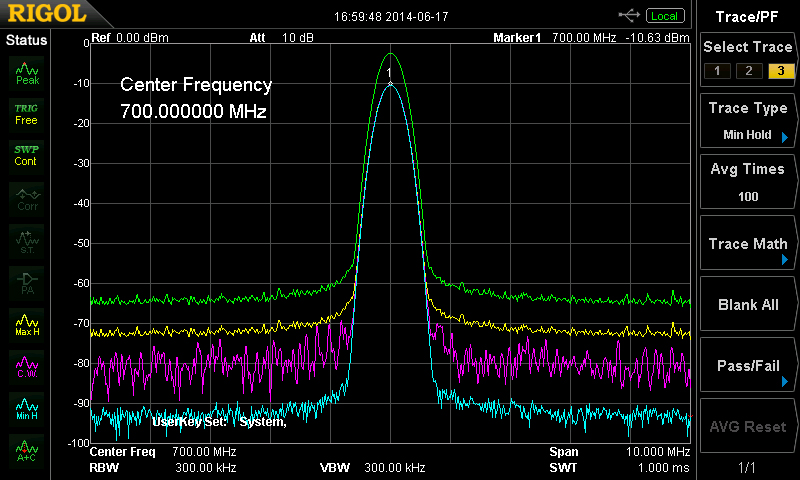

• сравнения до четырех различных спектрограмм

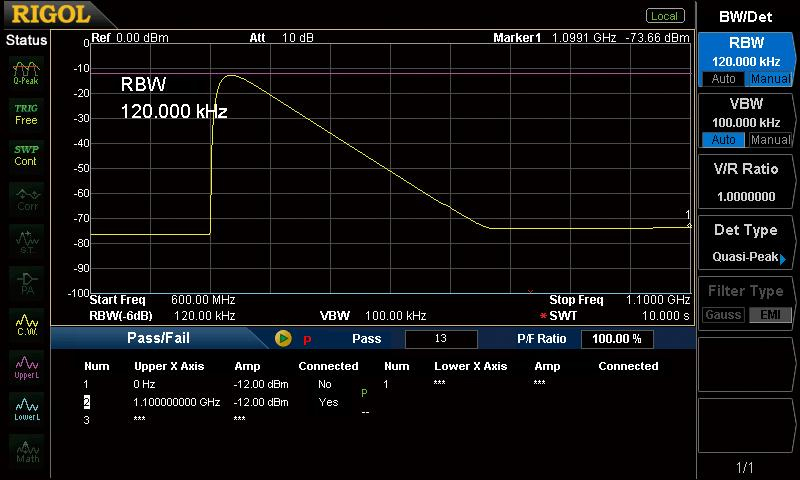

В новых анализаторах спектра Rigol встроены различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) для проведения ЭМИ измерений можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

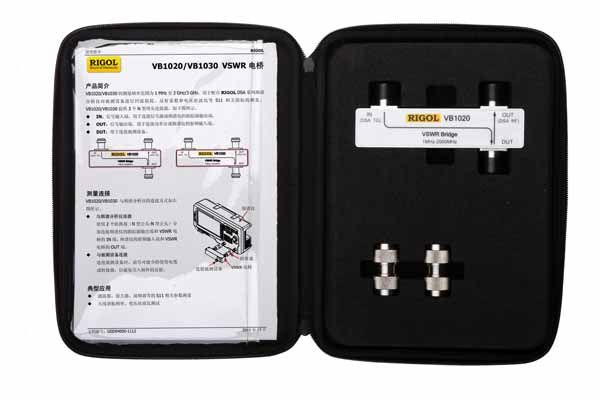

Аналогично анализатору спектра Rigol DSA815 с опцией трекинг-генератора (DSA815-TG), новые модели также могут быть заказаны со встроенным трекинг-генератором (DSA832-TG и DSA875-TG), а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)

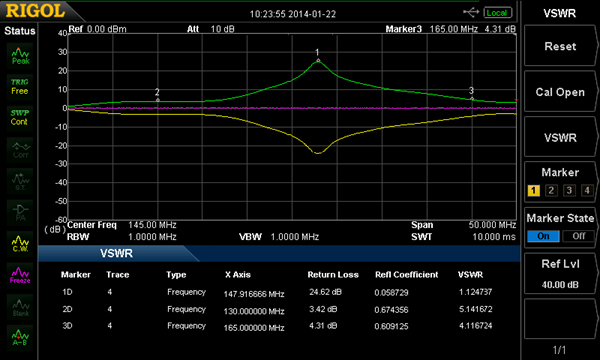

позволит не только измерить КСВН, но и снять АЧХ различных устройств, например - фильтров.

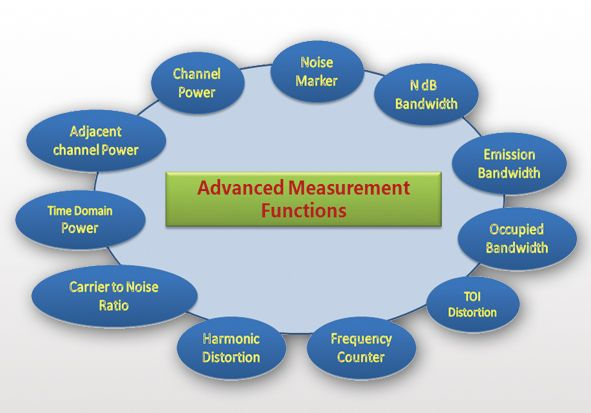

Кроме стандартного набора измерительных функций пользователи анализаторов спектра Rigol DSA800 могут получить и расширенный набор при приобретении опции DSA800-AMK.

В эту опцию входят, например, такие измерения, как:

• измерение мощности в основном канале
• измерение занимаемой полосы
• соотношение мощностей в смежных каналах
• измерение мощности во временной области при нулевой полосе пропускания
• измерение мощности в полосе между двумя максим.точками
• измерение отношения сигнал/шум измерение гармонических искажений
• измерение гармонических искажений
• измерение TOI
• частотомер

• и ряд других.

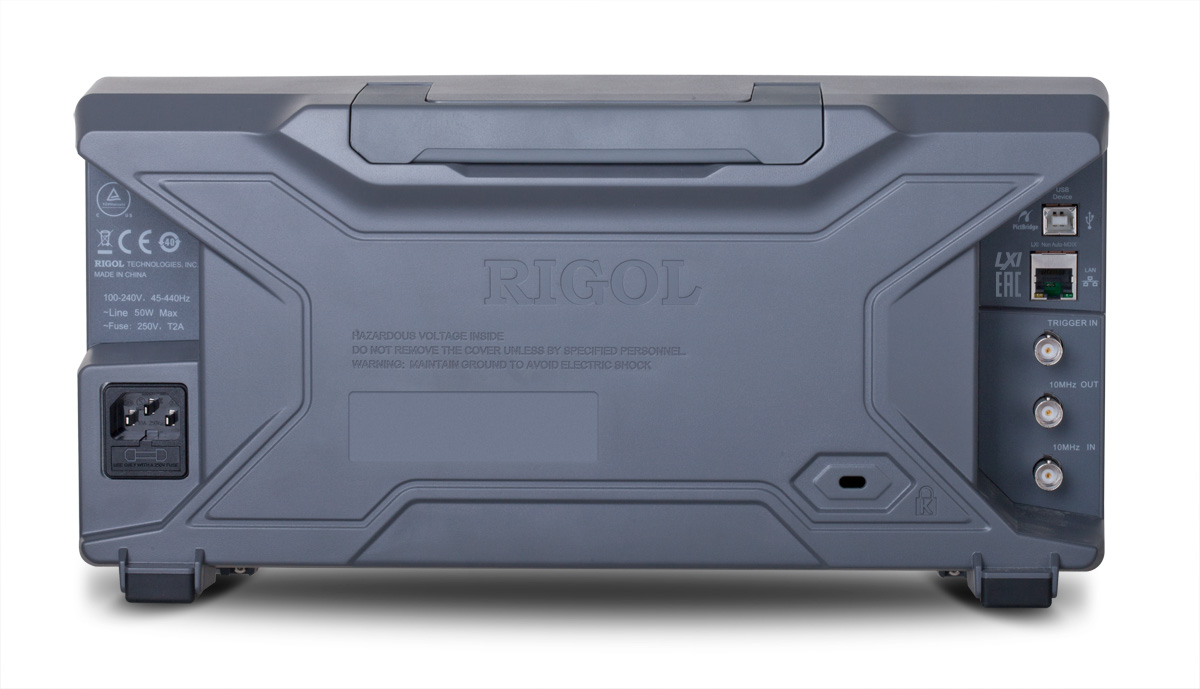

В анализаторах спектра Rigol DSA предусмотрены широкие возможности по внешней синхронизации и тактированию, связи с ПК и передачи данных (USB, LAN интерфейс 10/100 Base-T, RJ-45, LXI Class C , GPIB (опция)), а также сохранению данных, как во внутреннюю память, так и на внешний USB носитель. Большинство разъемов расположены на задней панели приборов.



Для отображения спектров и результатов измерений в анализаторах Rigol DSA815 используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.
